室內配電問題請益

因為將搬家的緣故,檢查了一下新住處的電箱,發現下圖中箭頭所指的兩個迴路(應該是吧?),共經過了兩間小房間、後陽台和廚房(不包括後陽台及廚房插座):

室內配電問題請益

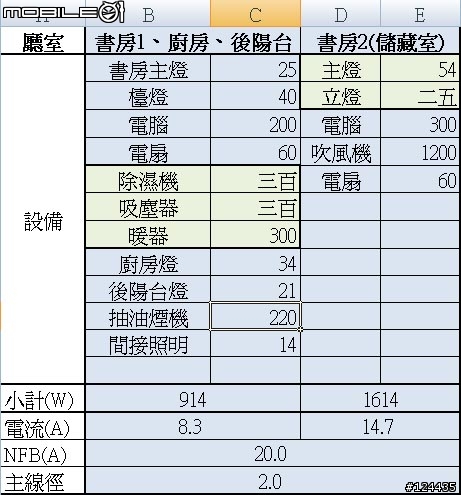

預計使用電器如下表(尚不知實際迴路區分方式;國字數額部分幾乎不會與同組其他電器並用):

室內配電問題請益

下面問題在此向各位先進請教:
(如果不在這兩間房間使用吹風機就沒問題,但是生活習慣很難改...)
1.這個電箱還有沒有空間加一個NFB?可以的話加在哪裡?加裝後把其中一條L移過去OK嗎?
2.還能加一個220V冷氣迴路嗎?加在哪?
3.圖中較細的線上寫是2.0mm(19.5年的房子),其他線初步還沒看到規格標示,目測看得出嗎?
4.漏電斷路器如依其上說明按鈕測試正常,是否即不需要更換?

因為一知半解,問題不少,感謝大家的耐心。
2012-09-21 2:29 發佈
文章關鍵字 室內配電問題
小弟個人拙見:

1.其實不用加一個NFB,因為漏電斷路器本身有包含過載保護功能,前端再串接NFB實際上無意義,可由總
NFB負載端(與目前接至漏電斷路器同相)直接拉一條線徑2.0以上(因目前使用線徑為2.0故2.0
3.5 5.5皆可)的導線至漏電斷路器電源端取代原有串接NFB線路(目前黑色那一段),這樣直接空出
一NFB迴路,可將原有接於箭頭指示的NFB其中一條線路改接於此.

2.目前已有3組冷氣專用插座電源,請先評估總負載量是否有空間再進行增設,若不足,請先請合格電氣設
備承裝廠商或店家來估算規劃需要的契約容量再向台電申請變更後再施工進行增設,以保安全!

3.總NFB電源端線路應為8或12mm平方的導線,三組冷氣專用插座應為3.5mm平方,其他皆為2.0導線.
(小弟視力不甚理想,恐有誤差錯誤請多確認)右上方的冷氣專用插座元為220V已改為110V,建議改回
220V(原本的線在右邊咖啡色包著絕緣膠帶)或換成1P的NFB較為安全,但請先確認該迴路目前插座
的配接狀態!

4.家用漏電斷路器平時動作次數極少,負載亦不高(負載為電熱水器除外),一般來說壽命都很長,不過售價並
不貴,若為安心故,還是換掉吧!

以上 請參考! 若有疏漏錯誤也歡迎各方高人前輩不吝賜教指正!

to: vin888

1.您說的那個NFB目是主臥室和浴室的迴路,斷路器應該串在這個迴路裡。
2.冷器最多同時開兩台,謝謝提醒。
3.應該是為了閒置牆上多年未用的舊110V冷氣。

以上,感謝。

vin888 wrote:
小弟個人拙見:1.其...(恕刪)


針對你第一點我一定要說一下

漏電斷路器是不含"過載保護"的

請不要誤導其他人,你如果有在DIY就知道

漏電斷路器都會寫請勿當作過載保護使用

當你過載它會融給你看而已

只有一個情況是例外

就是你買的是無熔絲開關加上漏電保護那種

但是樓主的是單一只有漏電保護而已

in2002 wrote:
針對你第一點我一定要...(恕刪)


感謝,您已經給我答案了!

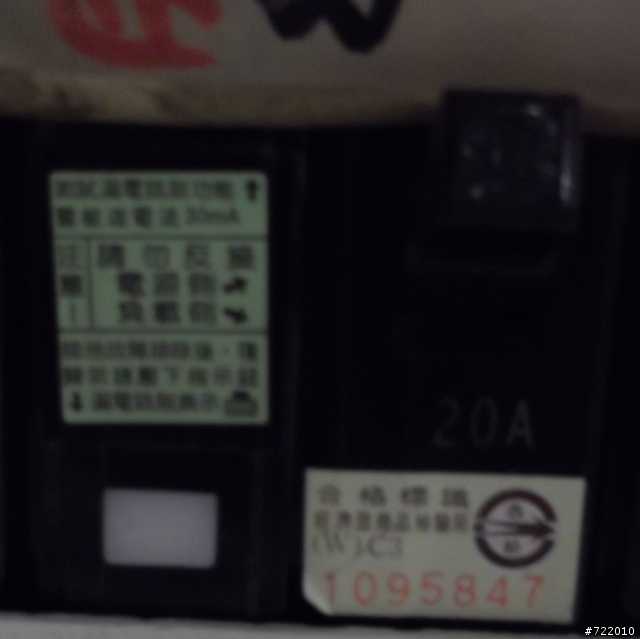

感謝指正!小弟加班的太晚,凌晨精神不濟,一時不察,忘了說明,請改用附圖的這一種含漏電保護的2PNFB即可!
大大你還沒睡醒哦...照片糊成這樣....


vin888 wrote:
感謝指正!小弟加班的...(恕刪)
