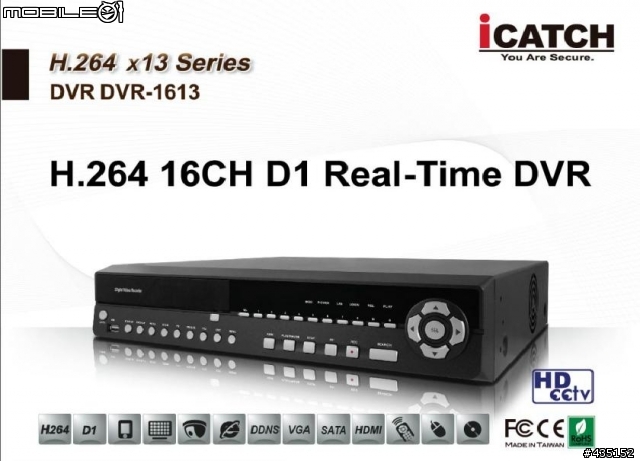

[ ICATCH DVR-1613 ] 16路16聲D1畫質480張DVR 更新

這是我第一張，一直忍著用的監視卡，讓我每次被人罵臭頭，看的不清不楚，張數太少，

進而造成畫面看起來停頓分格，根本就無法實際回放重現，真是買心酸的

也是因為這一張，讓我終於了解，什麼叫做實際需求，尋找更多的相關資料及等待



因為四路對我目前需要實在太少，八路又沒看到D1有240張的機種，既然看到16路有這樣的機種

就直接強迫自己買下去，反正多的部分還可以繼續往上加

等到我想要的機種了，我終於不用忍受這樣的痛苦了

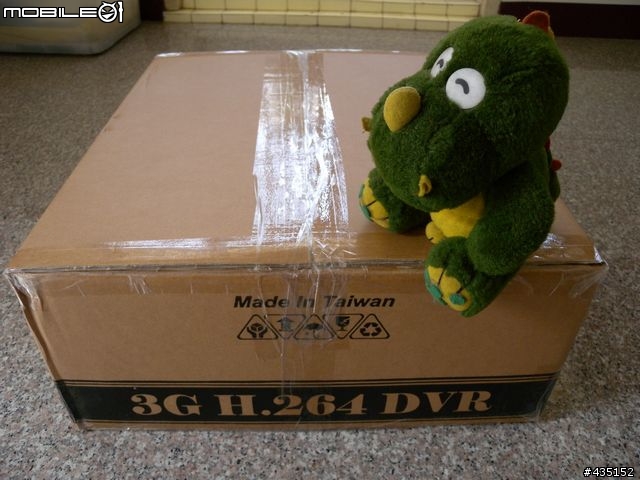

正宗台灣製 上面可是打著Made In taiwan

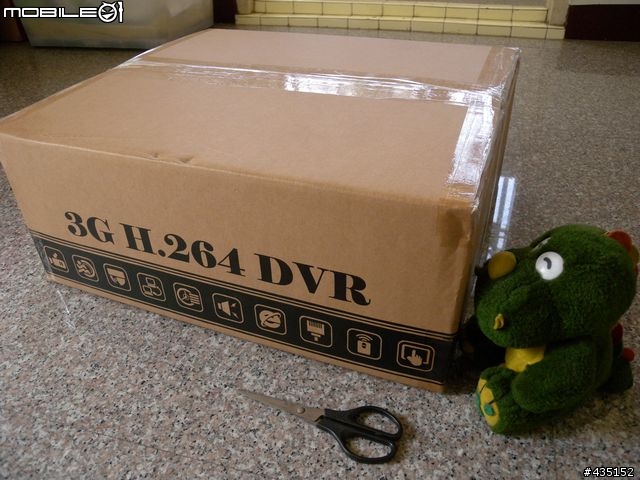

但怎這麼大的一箱，準備好剪刀開箱了

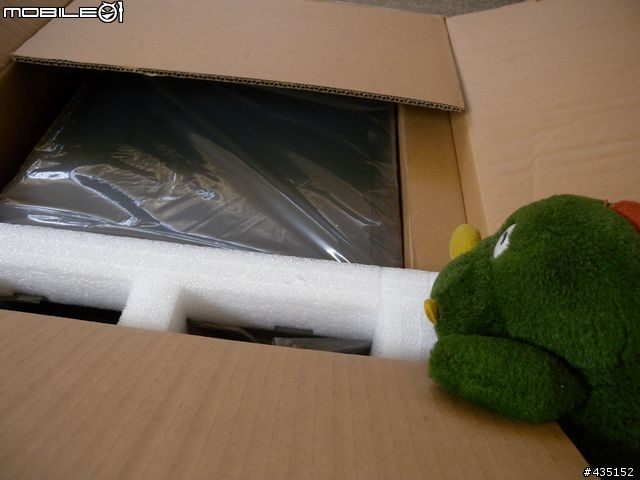

我拆我拆，看到裡面的機體了

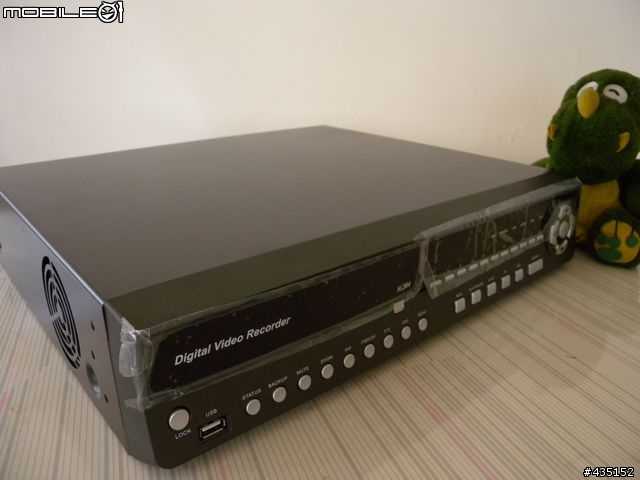

把主機拿出來放在桌上，是真的很大台

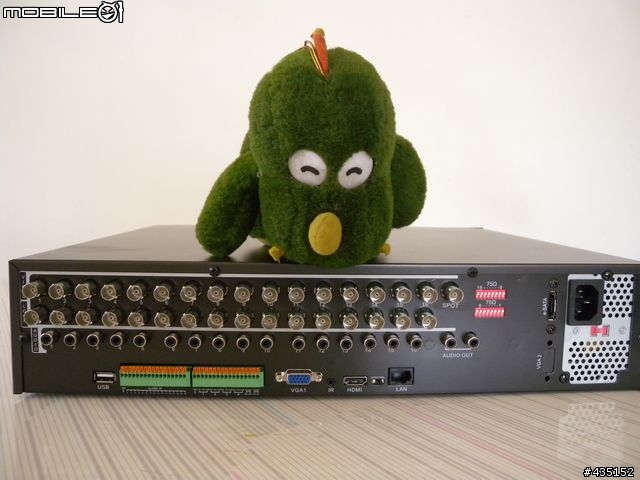

換屁股來一張，超多的插孔跟介面，我還要研究一下








...................................................................
我忘記拍裡面了內容跟機板，一時上機啟用太高興，裝了硬碟，又上了螺絲，就直接跳過不用補吧


聽到嗶的一聲，就會看到大同小異的開機畫面


現在就請往下看操作畫面內容


裡面的開機畫面 ，預設是英文，可以更改繁中介面，跟之前的4路印象截然不同

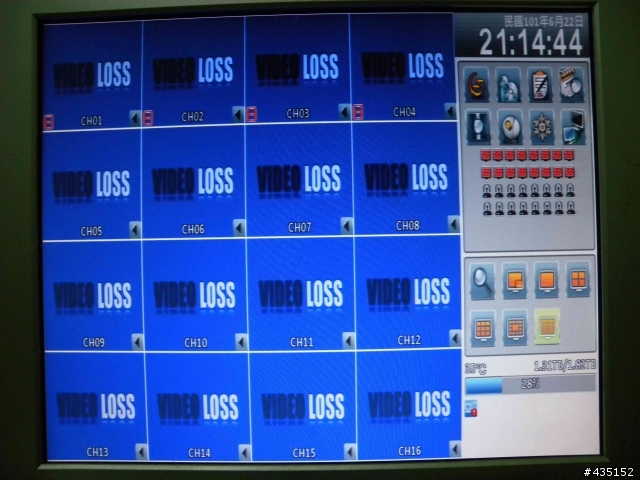

這裡主要是用vga或hdmi輸出會看到這樣



左下角畫面圖示。可以設定點選你想要看的方式，要放大，

有子母畫面.單畫面.四路畫面.九格畫面.13格中心重點畫面.16格畫面

在左下最下面長條，是看硬碟已經記錄多大容量

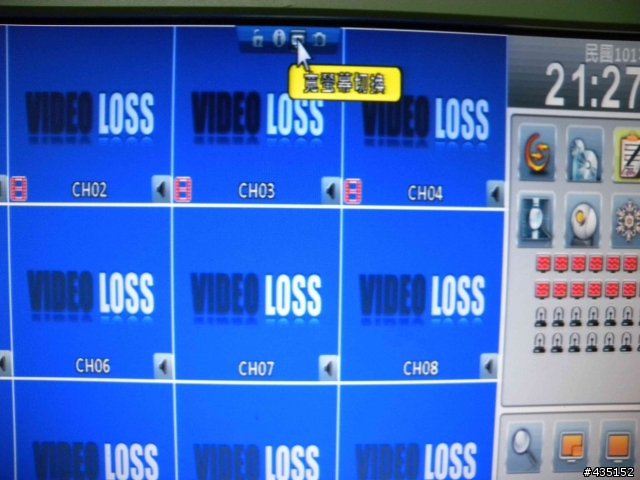

將滑鼠移到監視畫面， 上面就會浮出四個選項，使用者登入.系統資訊.寬螢幕切換.螢幕快照

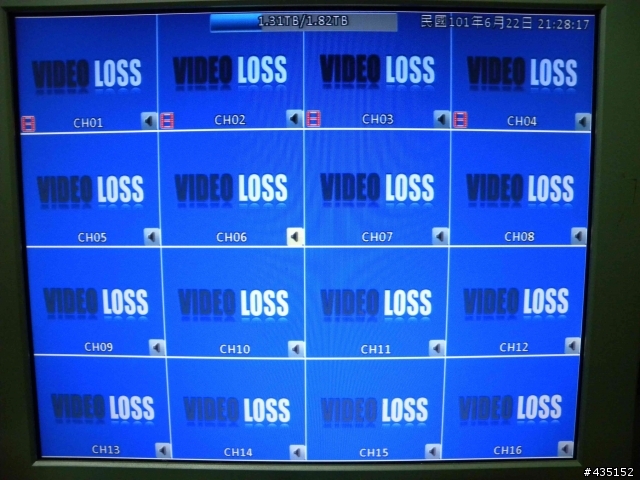

使用寬螢幕切換設定選單就會隱藏起來了

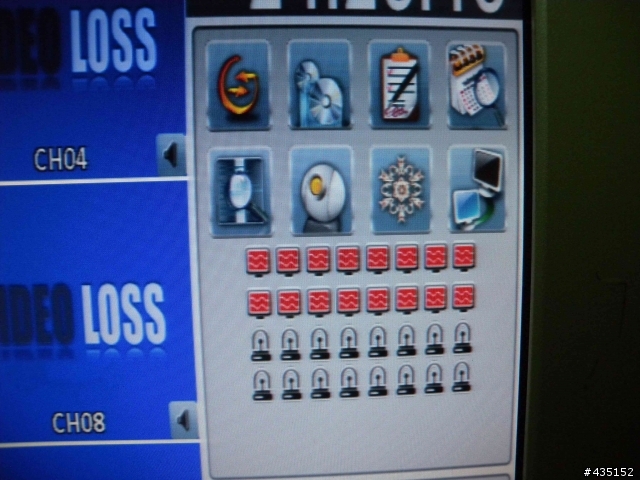

左上會顯示時間，功能圖示有八個，分別為自動跳台.備份.組態設定.時間搜尋

系統日誌.PTZ.凍結影像.焦點模式



紅紅的16個小圖示，只要你接上攝影機，就會轉成黑色的，表示影像已接上

下面16個像燈泡圖示是感測器，我還沒用過，所以這個跳過..(明明就不會用)


接下就說明一下八個圖示功能內容

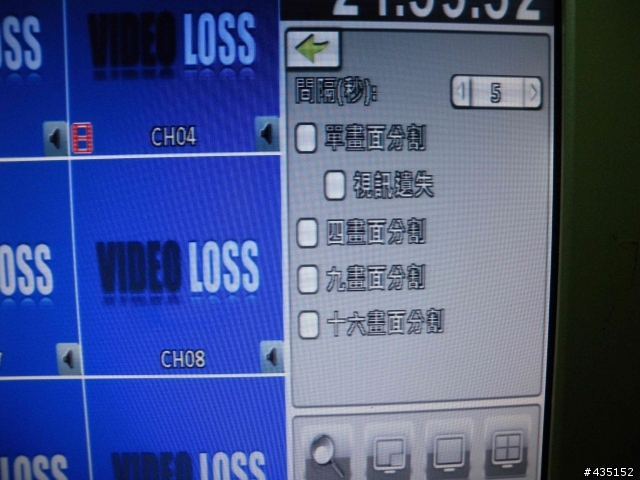

自動跳台，就看你設定的監看畫面影像，設定時間自動切換

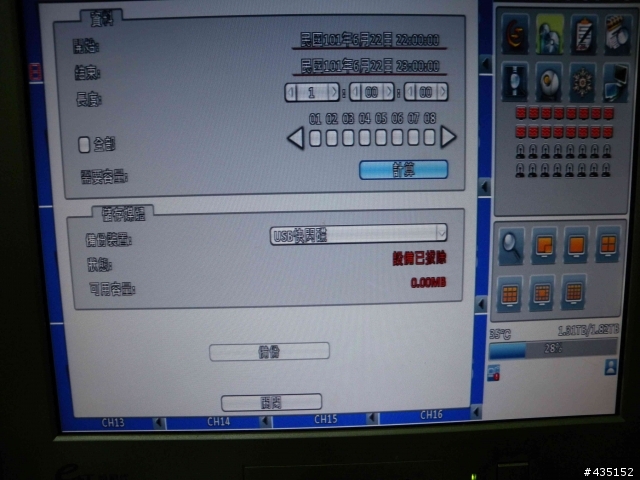

備份，可以選擇你要監看哪一台的攝影機做輸出，輸出的影像格式為m4v，

雖然可以使用DVD-rw燒錄功能，建議用usb隨身碟就很方便了

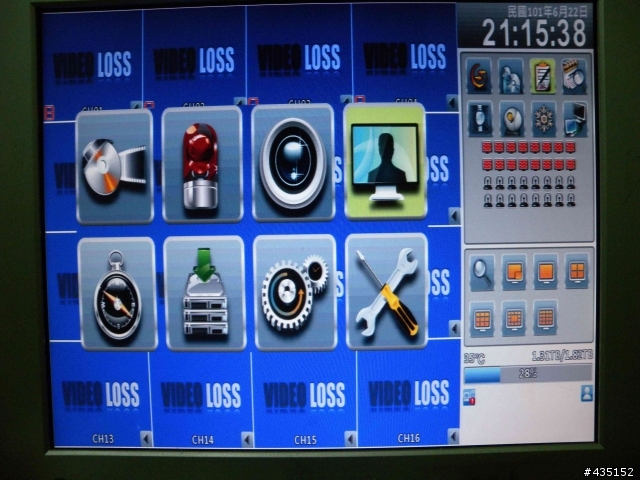

組態設定，大部份設定就是在此項目，又有八個圖示了




這八個圖示分別為.錄影設定.事件設定.攝影機設定.帳戶設定

網路設定.儲存設定.系統設定.系統資訊

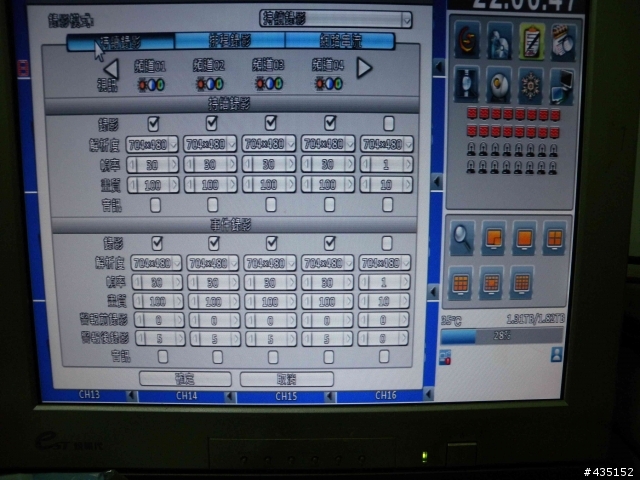

錄影設定，

我設定錄影的解析度NTSC最高D1畫質704*480 ，每路都可以設定到30張，這樣才不會事件

發生，快速移動而漏掉細節

以目前普遍16路DVR相關數據雖然沒有比較720*480解析度，至少比降720*280來的更好

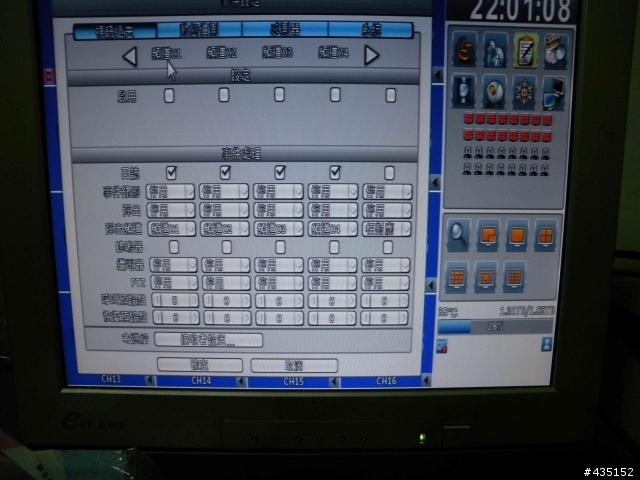

事件設定，這裡可以設定視訊遺失，就是表示影像不見而發出警告，動態感測範圍，

選定範圍來做防範偵測，一有侵入範圍才會開始錄影，以及感測器(這要怎用)

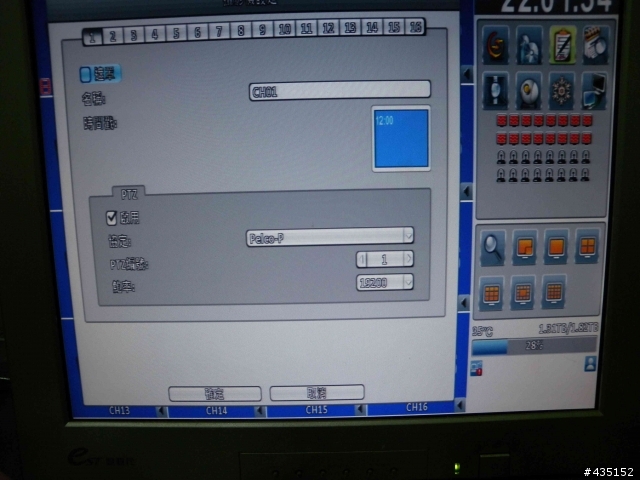

攝影機設定

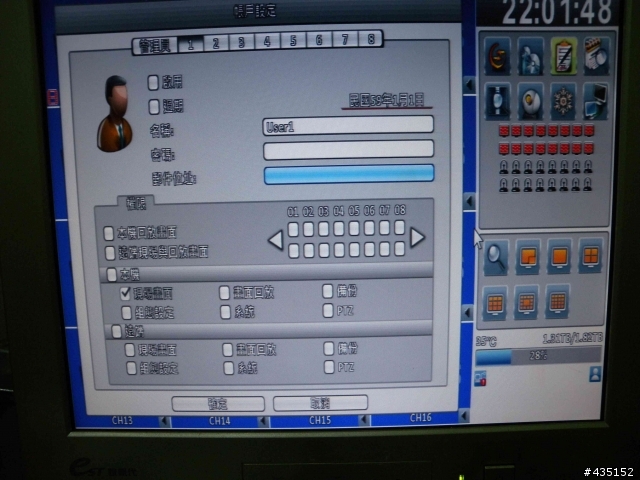

帳戶設定

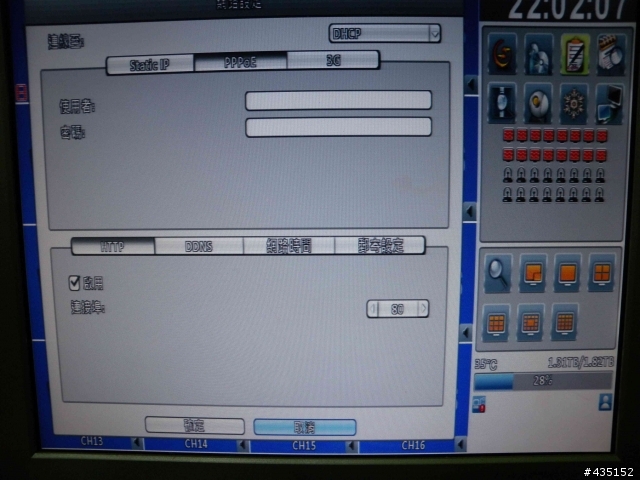

網路設定

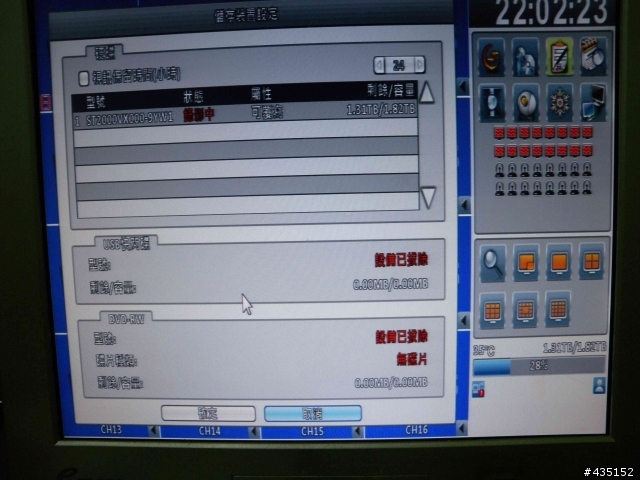

儲存設定

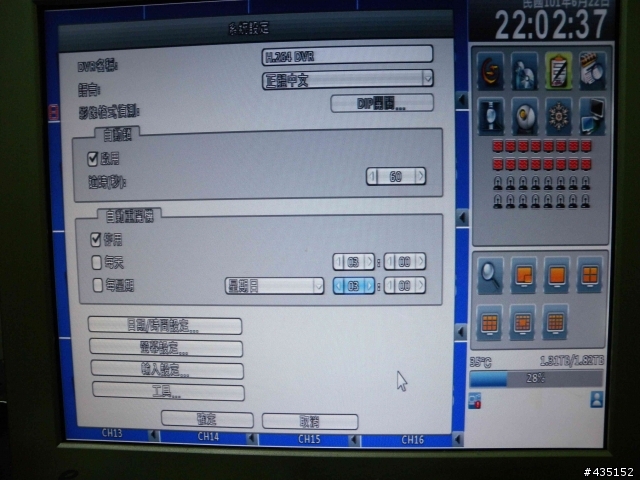

系統設定

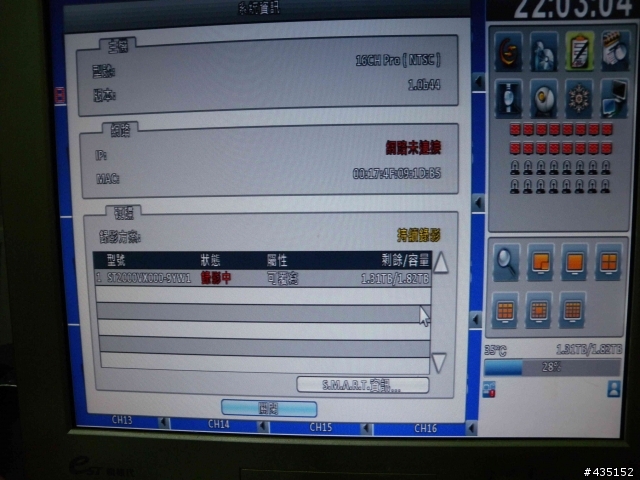

系統資訊




內容不定時更新....

暫時心得:
本來我不是預訂這一台的，但結果居然在網路上看到這台價格不錯，

急急忙忙跟老闆說，我要換這一台，到貨連老闆也訝異怎會這麼大一箱，

光是拿出機子就有點重量，先在店內測試開機，還有點搞笑，阿~怎會開不了?不會中籤王了吧?

我就拿出那張非常簡易到不行的說明書，原來這台是110.230V兩種電源規格可用

但預設230v，電壓不夠當然開不了，把它掰到110v位置，就聽到很熟析的嗶聲，開機了

至於操作畫面，比四路來的設定更細膩，因為測試現場15吋螢幕太小，也無法拍照，回家後面再補吧，

老闆說，這台規格算蠻特殊的，算工業用級專門標案在用，很少在台灣見到還有這種價格，

通常會被代理商會綁價錢，我自己查過同規等級的，是這台的兩倍價格甚至更上，因看到

這台規格價格不錯，我就這樣決定衝下去，


ps很少做開箱，只好從以前的夾蛙娃機的布偶來充數一下


好的主機真的有差別，回放錄影效果真不錯(是不是我困在用那張爛卡太久的心理因素)

每路同時回放都一樣速度，沒有差異點，而且舊有監視攝影機，也因為這樣提升不少(終於有回饋感覺)


前後兩顆鏡頭做比較

這顆是我原先舊款6mm的420tvl攝影機
引用官方連結就是這顆
http://ch.nvr.com.tw/products/index.php?mode=data&id=78&top=20&type_id=48

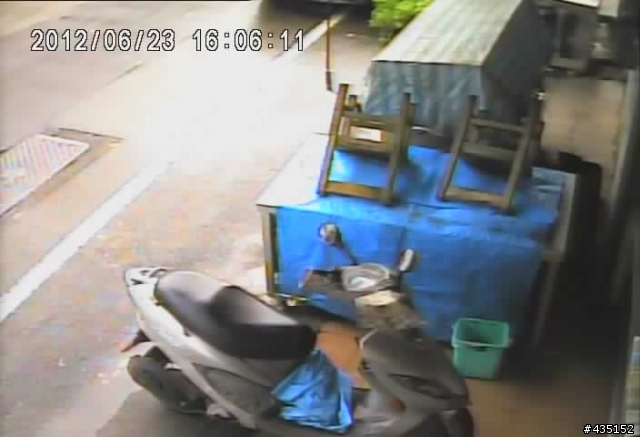

舊的鏡頭擷取的圖片


找一個之前下雨的影片

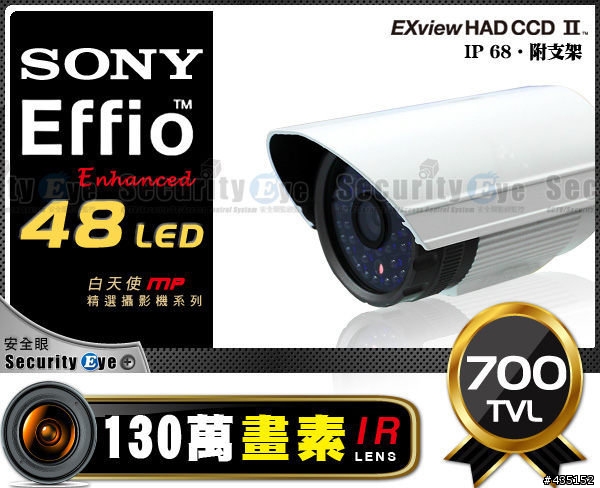

這顆是我新購入是跟P拍安全眼買4mm 700tvl攝影機

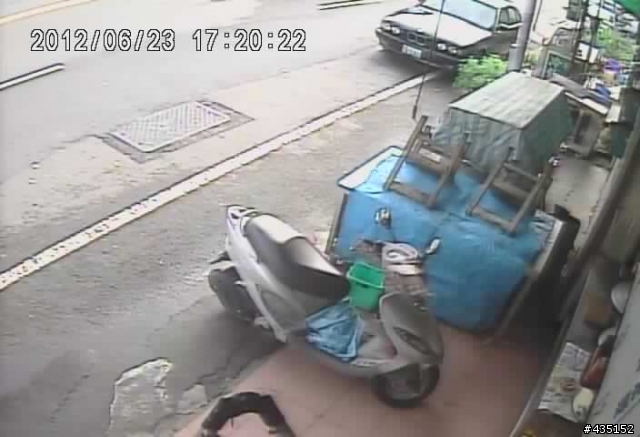

新的鏡頭擷取的圖片


還在安裝拍的



附註 youtube影片上傳，請調到最高解析480P
