請教一個看不懂的雙切開關接法

arong56

arong56
個人積分：5分
文章編號：34946145

5分

樓主

2012-04-04 17:22

大家好

請教一個看不懂的雙切開關接法,牆上一共有三個單切一個雙切開關,兩個插座如下圖所示:

想請教的是樓梯燈雙切開關中如下圖打黃色問號的這條線為何是這種接法?不是應該有一條從牆壁出來的中性線如黃色雙箭頭這樣的接法嗎?請教各位,謝謝!!

2012-04-04 17:22 發佈

Boll-rs232

Boll-rs232
個人積分：56分
文章編號：34946904

56分

2樓

2012-04-04 18:13

大大..開關及插座要不要換新的,好黑......

rs485pah

rs485pah
個人積分：2分
文章編號：34947039

2分

3樓

2012-04-04 18:22

你的雙切開關接線是偷線的接法.
正常的接法.0只接電源.另一處0接電燈開關控制線.1.3是兩止雙切對插.
你的接法是.兩止雙切的0接到電燈.1.3接電源的電源和n中性腺.唯一要注意的是帶電的電源要同一項.不然會燒掉燈具
最好你房子的雙切從新換線.這樣比較安全.這種拉線法20年前才有人這樣拉.為了省線.所以從插座的電源及N插到雙切的1.3孔.正常插座.雙切要拉4條線.他只要拉3條線.整個工地可以省好幾捆線.

假如你不從新換線.插1.3孔時.帶電的那項要同一項.要不然再開另一處雙切時電壓是220V.切記

郵筒

郵筒
個人積分：144分
文章編號：34947906

144分

4樓

2012-04-04 19:20

Boll-rs232 wrote:
大大..開關及插座要...(恕刪)

那應該本來就是深色的,而不是被燻黑的

arong56

arong56
個人積分：5分
文章編號：34952289

5分

樓主

2012-04-04 22:44

謝謝各位,這的確是30幾年前的配線,詳細研究了解中,感謝

arong56

arong56
個人積分：5分
文章編號：34960886

5分

樓主

2012-04-05 10:48

再次請教大家
迴路關係是不是如下圖所示?如果要施工的話是不是要先使用"驗電筆"先測量編號1~6電線性質和下圖標示相同後才施工會比較安全?需不需要另外再確認一下雙切開關另一端的配線後再動工會更好?謝謝

Boll-rs232

Boll-rs232
個人積分：56分
文章編號：34980754

56分

7樓

2012-04-05 23:47

再確認一下雙切開關另一端的配線後再動工會更好

arong56

arong56
個人積分：5分
文章編號：34988982

5分

樓主

2012-04-06 11:16

謝謝rs485pah以及Boll-rs232前輩的圖,文詳細說明

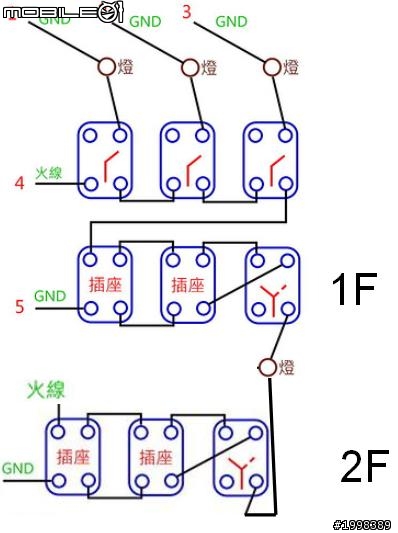

依照兩位的說明,我畫了以下這張迴路:

其中最重要注意的是:
兩邊火線一定要同相,不然會產生220V電壓的危險
然後這種不是安全性的接法的原理就是:
1F 0-1(火) 2F 0-1(火) 燈不亮
1F 0-1(火) 2F 0-3(GND) 燈亮
1F 0-3(GND) 2F 0-1(火) 燈亮
1F 0-3(GND) 2F 0-3(GND) 燈不亮
不知道以上說法是否正確,如果觀念沒錯的話請按個讚,就可以施工了
謝謝

k1140097

k1140097
個人積分：116分
文章編號：34992087

116分

9樓

2012-04-06 13:19

arong56 wrote:
謝謝rs485pah...(恕刪)

1或是3沒有差

電源要同一相

arong56

arong56
個人積分：5分
文章編號：34993684

5分

樓主

2012-04-06 14:29

謝謝說明,同一相這點會特別注意
