如何安裝紅外線鐵門斷電系統

hercl5566

hercl5566
個人積分：0分
文章編號：34608054

0分

樓主

2012-03-20 11:57

家裡有老人家，擔心不小心誤觸鐵捲門，鐵門關閉時造成安全上的顧慮，想要DIY自己加裝紅外線遮蔽斷電系統(也就是遮蔽紅外線，鐵門即會停止運轉)，但是不知如何接線，請版上達人不吝賜教

。相關圖片如下

捲門馬達及遙控器配線圖

如何安裝紅外線鐵門斷電系統

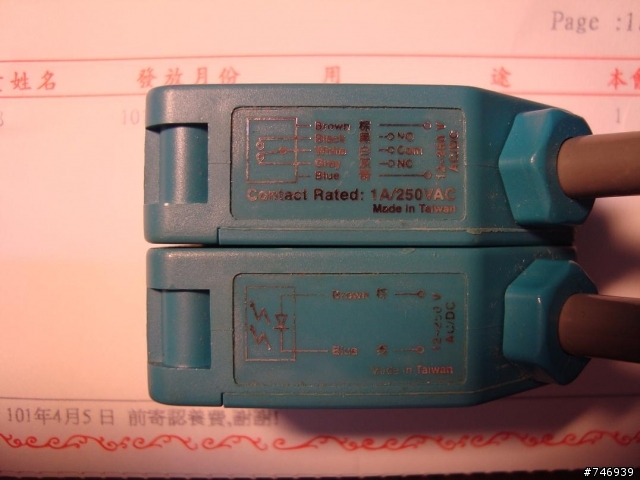

紅外線配線圖

2012-03-20 11:57 發佈

文章關鍵字紅外線鐵門斷電系統

XD使者

XD使者
個人積分：140分
文章編號：34609302

140分

2樓

2012-03-20 12:51

我不是專業人士
但是知道怎麼接

首先兩組的青色跟棕色接電源
把COM接到共用的那條線
然後把NO接到停止的那條線上面

COM=共用腳
NC=沒有做動的情況下是短路
NO=沒有做動的情況下是開路

PS...如果有錯請盡量講吧...

VincentLu1021

VincentLu1021
個人積分：753分
文章編號：34609396

753分

3樓

2012-03-20 12:55

+1.

1.發射端接電源.
2.接收端接電源.
3.NO 及 COM 並接到按鈕 "停" 的兩點上即可.

XD使者 wrote:
我不是專業人士但是知...(恕刪)

Ozio

Ozio
個人積分：79分
文章編號：34610299

79分

4樓

2012-03-20 13:33

hercl5566 wrote:
家裡有老人家，擔心不...(恕刪)

除了用電子柵欄，大部份電捲門防壓設計是在門的底下(跟地板接觸那一面)再加一感應壓條，

接線上應該可以共用"停"

或是接"上"接點，但要接"上"這個接點要確定電捲門有無支援在下降時可以馬上改成上捲，

有些電捲(動)門需要"停"，才會接收下個動作指令。

hercl5566

hercl5566
個人積分：0分
文章編號：34613217

0分

樓主

2012-03-20 15:45

謝謝各位熱心的回應，回去試試，如果有問題再求教

RJason

RJason
個人積分：251分
文章編號：34621290

251分

6樓

2012-03-20 22:20

我覺得...你若非有電子電機背景或相關知識的話,建議你還是請專業的人來弄會比較好...

hercl5566

hercl5566
個人積分：0分
文章編號：34674242

0分

樓主

2012-03-23 9:28

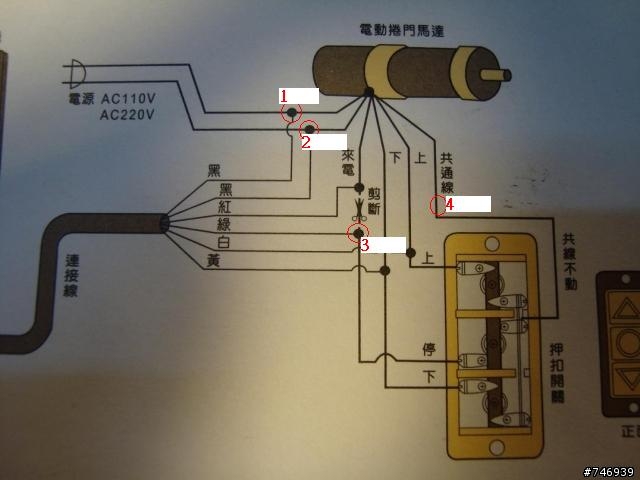

以下圖說明,請教我對XD使者大的解說，是否理解正確

圖中
1及2 接感應器的 Brown、Blue

3 接No

4 接com

XD使者

XD使者
個人積分：140分
文章編號：34675831

140分

8樓

2012-03-23 10:32

hercl5566 wrote:
以下圖說明,請教我對...(恕刪)

我一直覺得那個開關畫得很奇怪...
後來又查一些資料

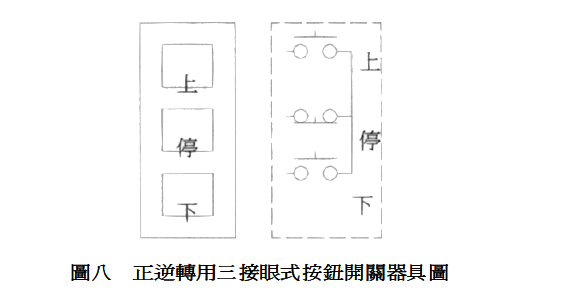

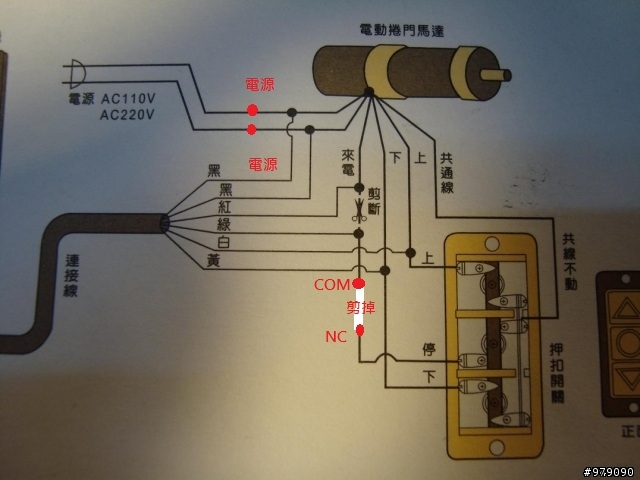

樓主應該是要改成這樣才對

VincentLu1021

VincentLu1021
個人積分：753分
文章編號：34703256

753分

9樓

2012-03-24 18:21

你的圖有點問題,

因為停是 A接點(常開 NO,) 所以要將 NO 的線並聯在
停的開關上, 即 "共通線" 和 "停" 這兩點.

若要使用 B 接點 (NC) 需要串在進入馬達的電源線上.

XD使者 wrote:
我一直覺得那個開關畫...(恕刪)

XD使者

XD使者
個人積分：140分
文章編號：34704100

140分

10樓

2012-03-24 19:28

VincentLu1021 wrote:
你的圖有點問題, 因...(恕刪)

你仔細看停和共線是怎麼接的
那條就是切斷的時候才會停
平常是接著的狀態
所以是要在開關動作的時候把停那條線切斷

如果接在電源的話
那會變成
有感應的時候會停
沒有感應到他就會又動起來
