麻煩請水電高手幫忙看一下配電

aoog7878
個人積分：0分
文章編號：33256031

0分

樓主

2012-01-11 21:13

最近工作室裝潢在配電...
需要用到冷氣以及多個插座
師傅給我拉這樣但因為我不太懂這方面的問題
想請問這樣配沒有問題嗎??
我有問過師傅他說可以

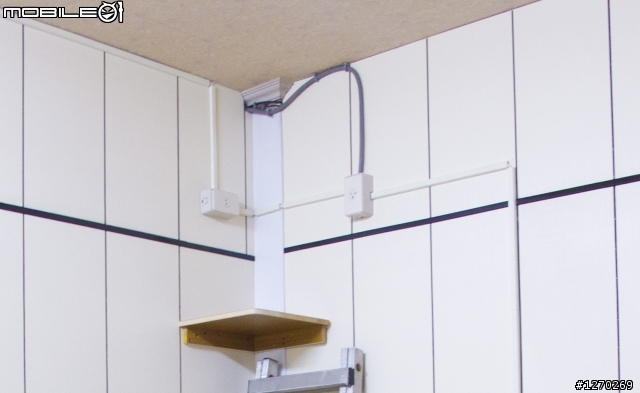

主線路進來是接冷氣然後在直接分給各個插座....
不知道這樣會不會危險??
感激不盡......

麻煩請水電高手幫忙看一下配電

2012-01-11 21:13 發佈

文章關鍵字水電高手

sun16888

sun16888
個人積分：24分
文章編號：33256603

24分

2樓

2012-01-11 21:40

aoog7878 wrote:
最近工作室裝潢在配電...(恕刪)

你的隔間裝潢都已經好了,他還能怎麼配?

雲

雲
個人積分：0分
文章編號：33257191

0分

3樓

2012-01-11 22:09

看起來,下來的就是二條電線而已,沒看到"斷路器".

下方要是用電量大,小心走火. (EX.二台電暖爐同時開...)

參考....

--以上所言,僅供參考--

kaochiyu

kaochiyu
個人積分：137分
文章編號：33257662

137分

4樓

2012-01-11 22:31

沒接地直接打不及格,用電量大的話蠻危險的,最好不要這麼接

jack1027

jack1027
個人積分：176分
文章編號：33258019

176分

5樓

2012-01-11 22:47

aoog7878 wrote:
最近工作室裝潢在配電...(恕刪)

這樣是可以用
但是不建議這樣配
冷氣是高用電的迴路應該是要獨立配線會比較好
可能插座插兩個東西就可能跳電了
而且也沒接地線

chang801

chang801
個人積分：178分
文章編號：33260567

178分

6樓

2012-01-12 0:38

aoog7878 wrote:
最近工作室裝潢在配電...(恕刪)

因為冷氣是220v，插座是110v，所以源頭進來的灰色電纜至少要3C。
1.如果配電使用3C灰色電纜，用110V-0V-110V的方式配電，分別供電給110v與220v。這不及格的，冷氣需獨立電源。
2.如果配電使用4C灰色電纜，兩線給冷氣(220V)，兩線給插座(110V)。這可以，但規格應3.5mm*4C以上。
3.看得出來110V插座的配線是「白扁線」，它被偷料。正廠(太平洋電纜級的)沒有那麼細，直角轉彎沒那麼小。契約應要求用大廠2.0mm單心以上電線配線。

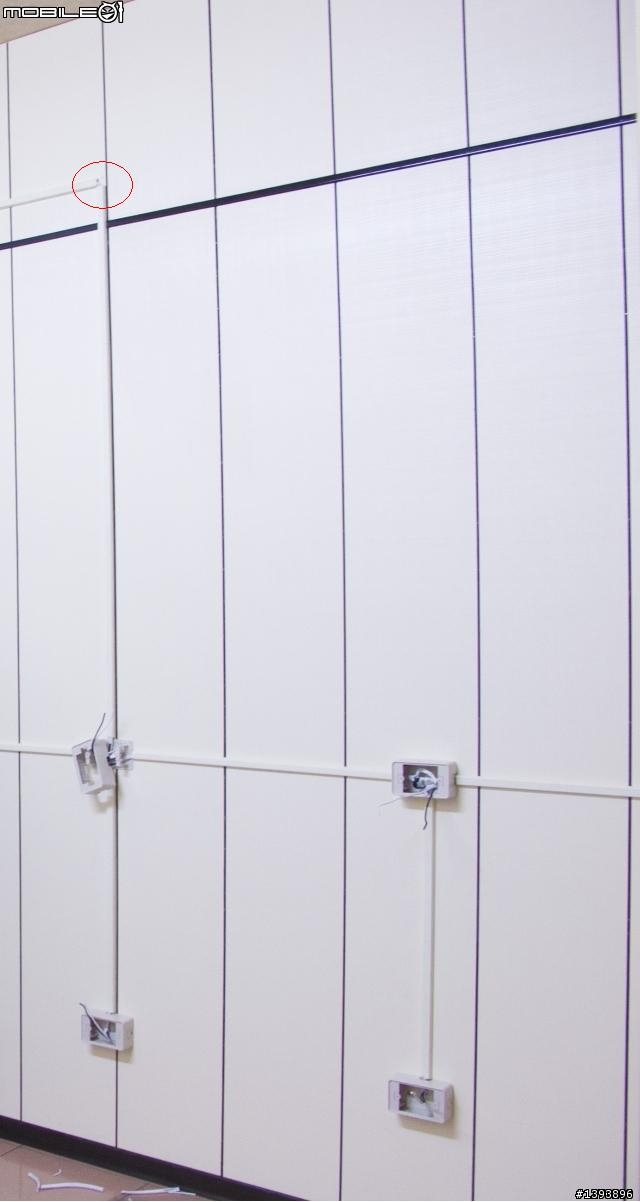

4.看得出來110V插座面板座超過6個以上，怎麼只有單一迴路(單一灰色電纜進來)？6個面板會有12個插座，共用一條電線，除非插座都插耗電小的電器，不然令人擔心。

根據電工法規規定(12條之二、16條之四)線徑2.0單一迴路的電流容量上限為19A，能保證12個插座的電器使用時，電流不會超過？更何況看到那被偷料的「白扁線」，線徑可能1.6都不到，更令人擔心。

除非你只是插座多，但是用電量小，也不會同時使用這些電器。不然我會覺得你遇上黑心水電工。

nautilus1958y

nautilus1958y
個人積分：39分
文章編號：33261304

39分

7樓

2012-01-12 1:31

看起來是先拉了一條三芯2mm平方或3.5mm平方(火線,火線,中性線)的線進來給220V插座使用, 再將兩條火線分別配上中性線使用1.6mm或2mm的白扁線分接給左右兩邊的110V插座使用.

至於會不會危險跟跳電要看實際的用電量, 水電師傅會說沒問題因為不是他家.

正確應該將220V插座的迴路獨立出來, 明盒裡面的空間還滿大的, 請師傅多拉一條110V迴路進入接, 後面的插座也都不用再改.

fsvbzq

fsvbzq
個人積分：16836分
文章編號：33262939

16836分

8樓

2012-01-12 8:16

應該要把冷氣的迴路獨立出來吧~
小弟家裡的電路都是~
冷氣歸冷氣/電燈歸電燈/插頭歸插頭..來配的~
而且還要看可能會使用電器的規格~其功率為多少~
是吃200V或是100V的電壓~然後換算成電流的負載~
再決定其電線&NFB的規格為何~
總之~
最好把家裡的迴路都分門別類啦~
不然冷氣的負載都已經很重了~
又跟插頭弄成同個迴路~
如果版大以後插些高負載的電器在這些插頭上面~
應該是不太保險吧~
