自地自建鋼筋模板工程品質請教!

akira6408

akira6408
個人積分：2分
文章編號：27918006

2分

樓主

2011-05-15 22:56

各位先進大家好!!
小弟的工地目前進行到地樑部分的鋼筋及模板組立，因為看到一些部分有些疑問特來請教

板上的各位先進及前輩，工地現況相片如下:

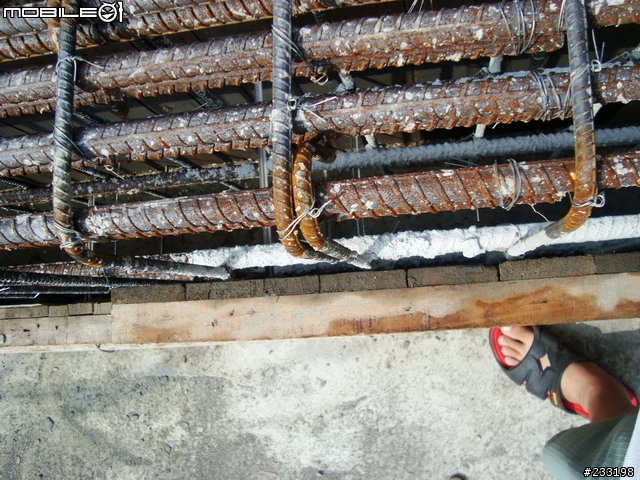

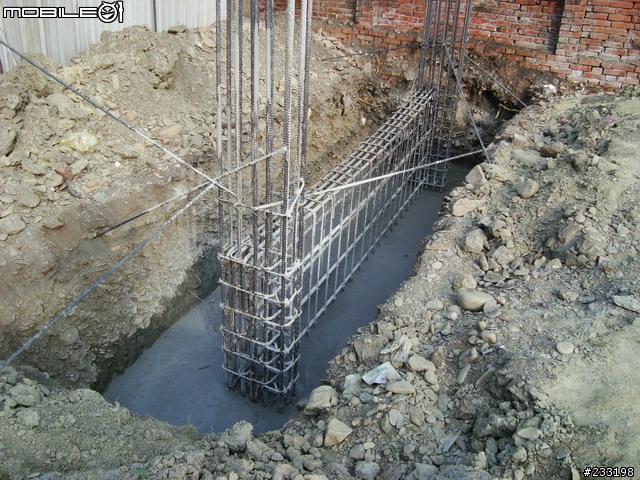

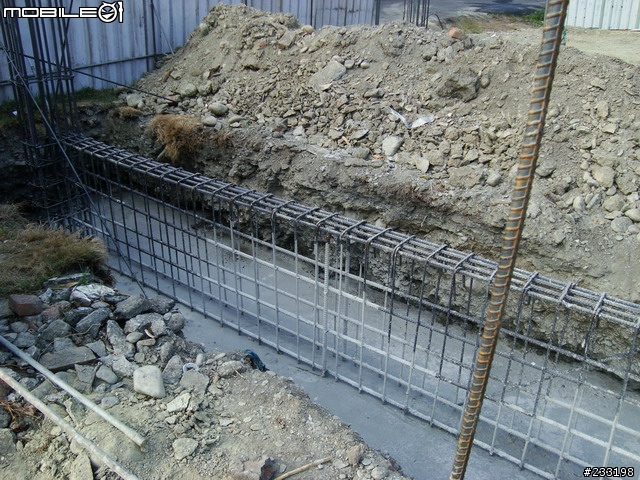

鋼筋上地坪灌漿後沾到的混凝土是否要清理後才可上模版??
自地自建鋼筋模板工程品質請教!

如上

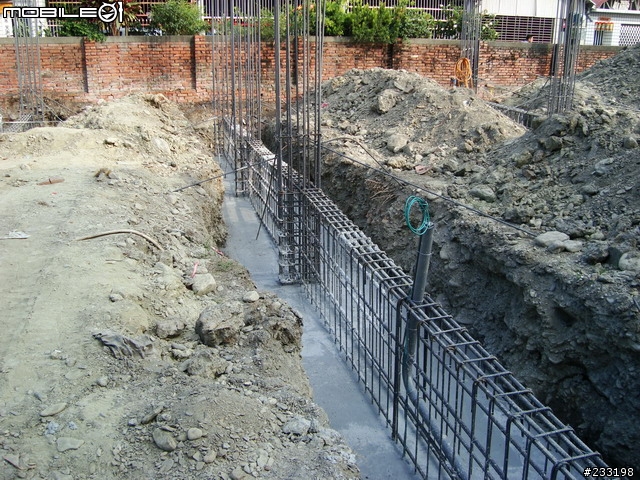

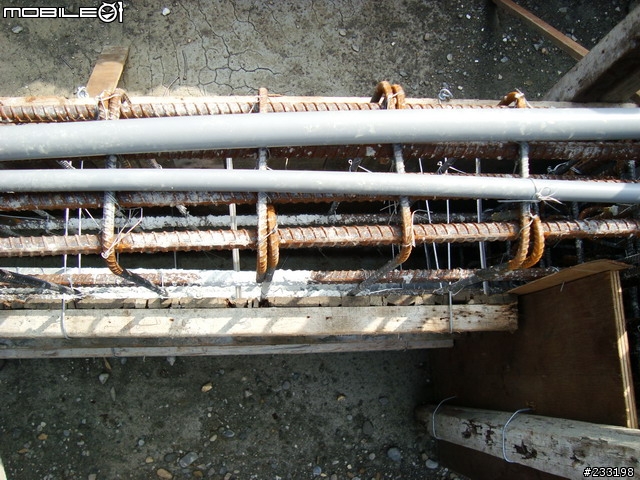

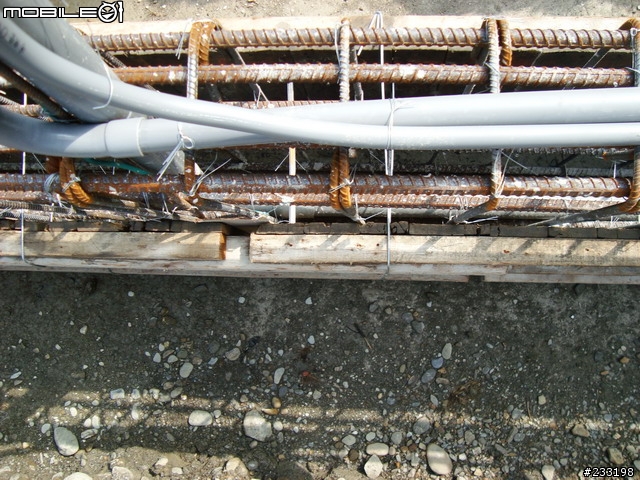

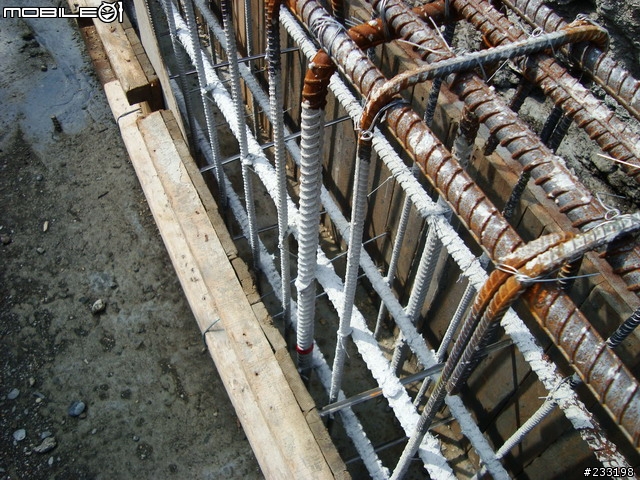

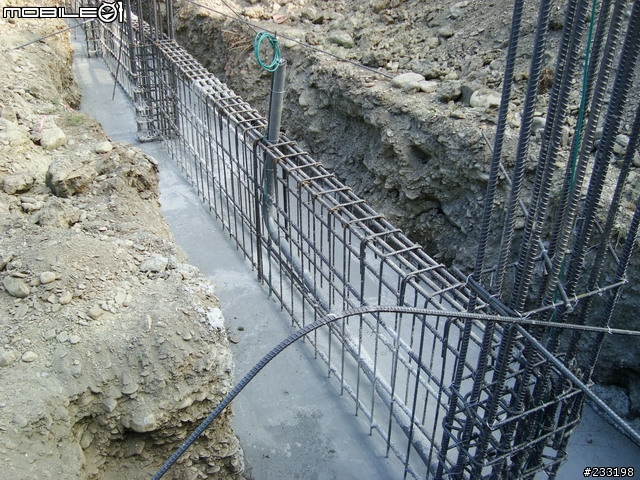

鋼筋未清理即組立模板且鋼筋保護層是否不足??
自地自建鋼筋模板工程品質請教!

如上

已上是目前工地的現況，自己覺得工地的好像毫無管理可言，工程品質好像也沒有，各位前輩是否還有發現其他錯誤及不符合規範的地方麻煩請跟小弟說一下~~我要叫工頭及監管人員改進或是從做~~謝謝各位!!

2011-05-15 22:56 發佈

文章關鍵字鋼筋模板工程品質

WU TECH

WU TECH
個人積分：15分
文章編號：27920181

15分

2樓

2011-05-16 0:25

請問你蓋的是筏式基礎嗎?
應該只是一般舊式建造的地基吧
鋼筋上的混凝土是不需要清理的~
保護層可加寬
但不知你的工地是發承包還是自行找小包
承包意思是:一坪多少錢~"貿頭"做到好~他會找他配合人馬
小包意思是:完全自己找人馬~
如果是承包:"貿頭"為了有賺頭能省則省~要修改建造方式可能需追加預算金額
小包:可以照自己所意施工
分享我的工地
自行監造
我的樑柱規格1英吋鋼筋14根寬45*55公分
挑高4米二
面寬6.5米
縱深18米
含滴水坪39坪
合法農舍
地基鋼筋共計15公噸
混凝土100立方米
綁鐵工資每噸3300元
混凝土一立方米1600 磅數3000磅
鋼筋每公斤20元
板模工資一坪6500(這是一樓價~二樓價格是5000/坪)
蓋房子有很多"眉角"
我只能說很黑暗
自己蓋過之後你再也不會去買成品屋
我目前蓋好等送驗照

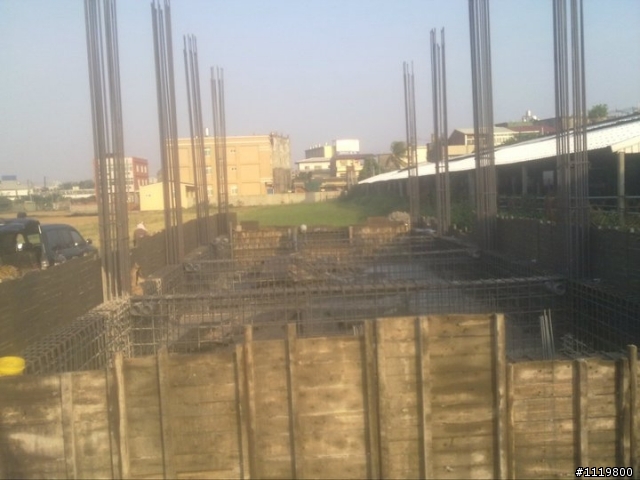

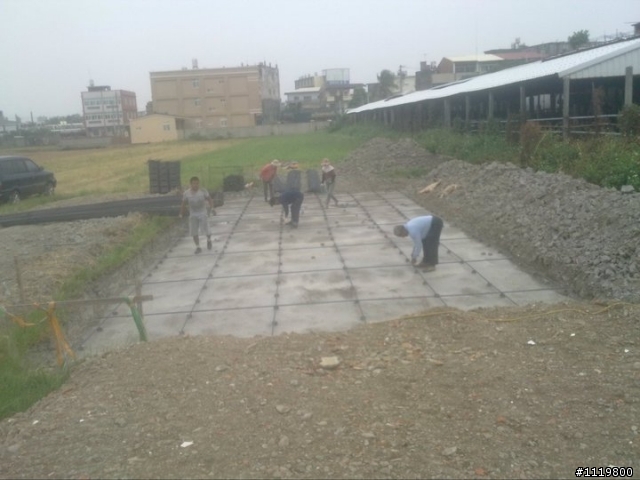

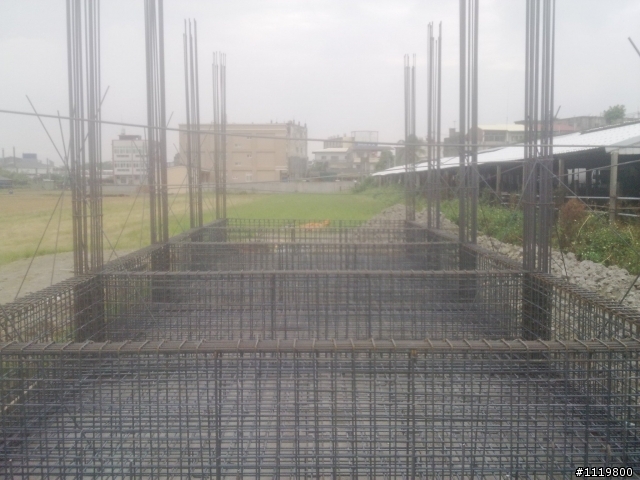

筏式基礎的大底

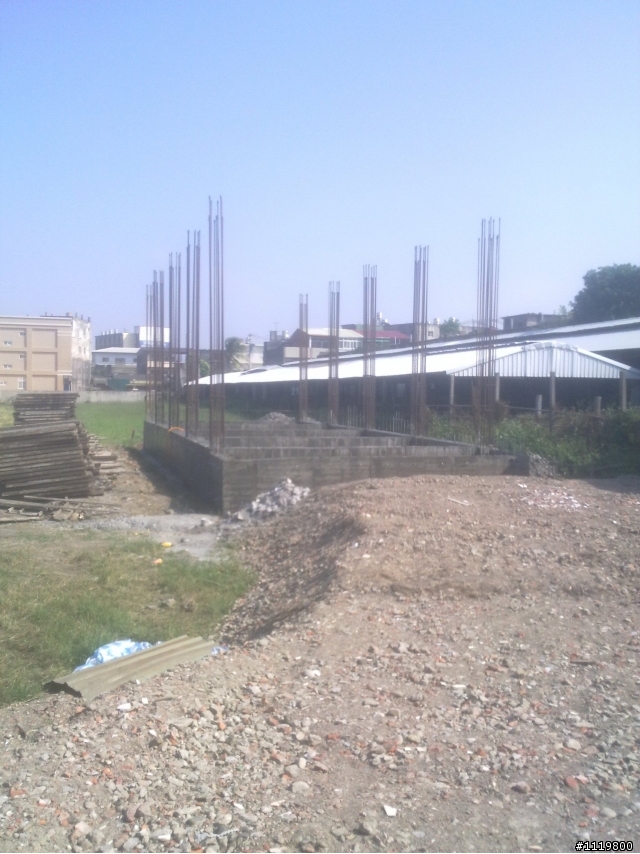

地基完成

填土

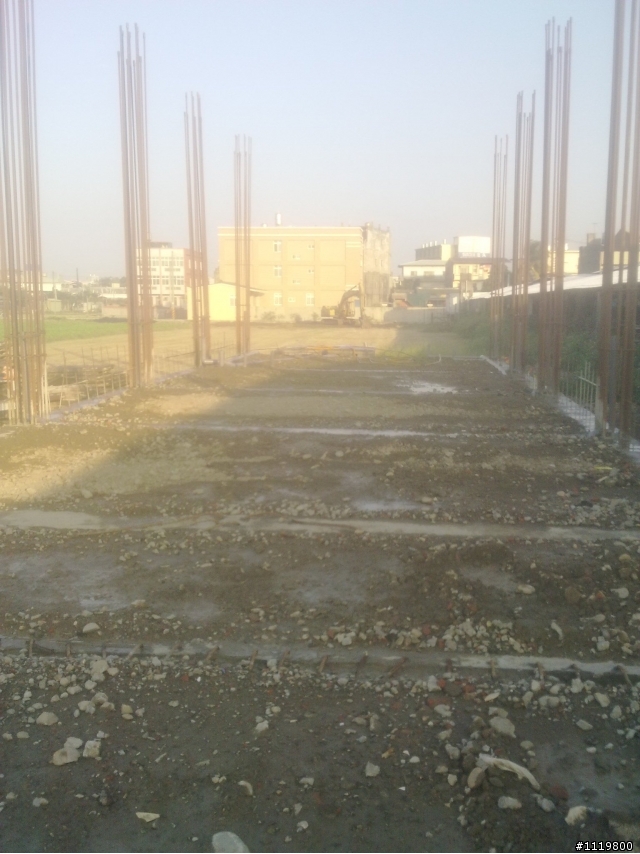

填土完成~清洗混凝土接合面

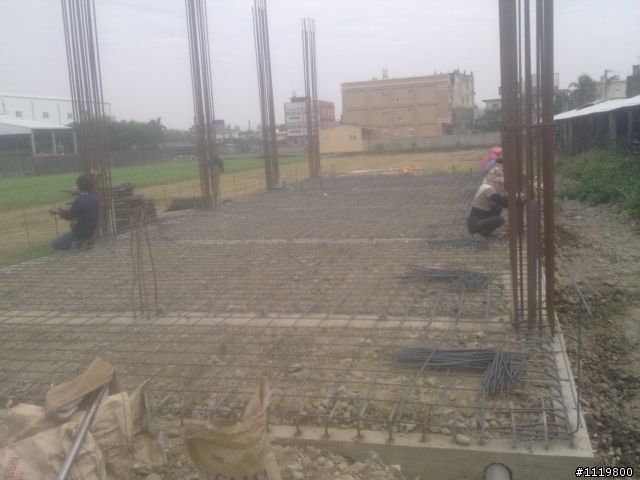

綁地面鋼筋 4分之3英吋鋼筋雙層

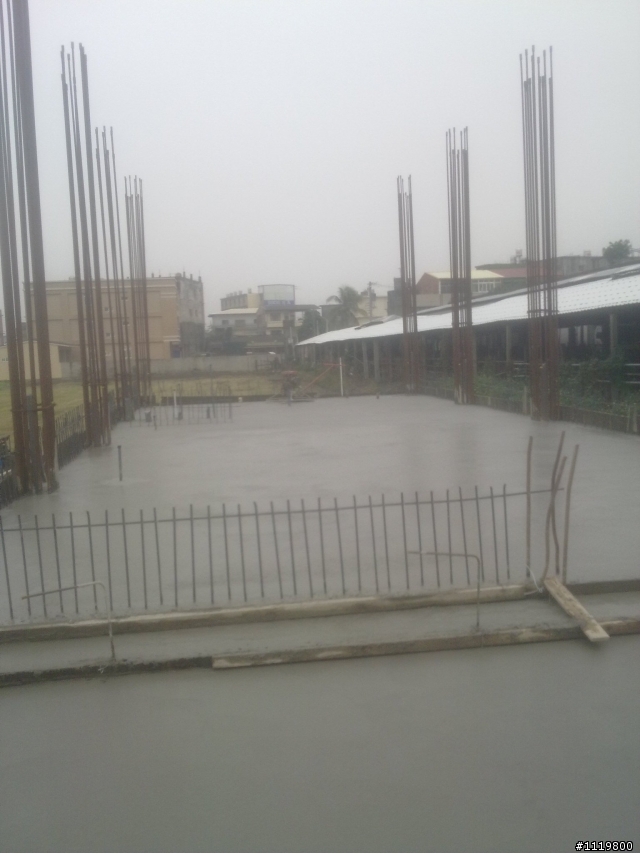

地板完成

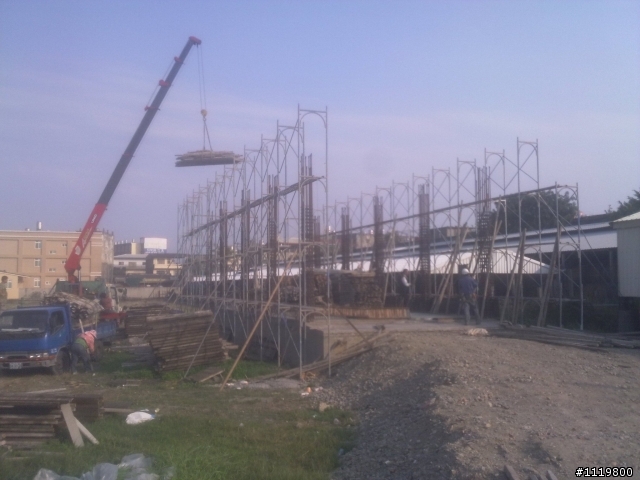

架設鷹架

lightlife

lightlife
個人積分：64分
文章編號：27921049

64分

3樓

2011-05-16 1:16

看了你的照片幾乎沒有什麼鋼筋保護層，柱子的鋼筋保護層等於０，這種情況絶對不能讓他灌漿。

鋼筋保護層是用混凝土墊塊墊出來的，你的工地完全看不到混凝土墊塊。

吽吽牛

吽吽牛
個人積分：2233分
文章編號：27921123

2233分

4樓

2011-05-16 1:21

WU TECH wrote:
蓋房子有很多"眉角"
我只能說很黑暗
自己蓋過之後你再也不會去買成品屋

+1
若我未來有時間與無窮的銀彈，也會想買地自建。

akira6408

akira6408
個人積分：2分
文章編號：27923389

2分

樓主

2011-05-16 8:56

WU TECH wrote:
請問你蓋的是筏式基礎嗎?
應該只是一般舊式建造的地基吧
鋼筋上的混凝土是不需要清理的~
保護層可加寬
但不知你的工地是發承包還是自行找小包
承包意思是:一坪多少錢~"貿頭"做到好~他會找他配合人馬
小包意思是:完全自己找人馬~
如果是承包:"貿頭"為了有賺頭能省則省~要修改建造方式可能需追加預算金額
小包:可以照自己所意施工

WU大
感些分享你的經驗!我的工地是發給包商統包的，想說一次搞定就好，不要太麻煩。

另外我的地基應該是獨立基礎還是連續基礎類的不是筏基，這樣的話鋼筋上的水泥不清掉是OK不影響強度嗎??

鋼筋保護層確定是不足對吧!!這問題我想很大!!

還有您的材料費用價格還真是不錯]!!今年4月起都已經長很大了，我發包的價格鋼筋

的工加料是31000了，混凝土每方是1900元~~價格還真是差很大!!

lightlife wrote:
看了你的照片幾乎沒有什麼鋼筋保護層，柱子的鋼筋保護層等於０，這種情況絶對不能讓他灌漿。

鋼筋保護層是用混凝土墊塊墊出來的，你的工地完全看不到混凝土墊塊。

對呀!!我看也是沒有保護層，因為我沒有甚麼工地經驗，所以特地發文來請教各位先進

確定一下我所看到的，感謝lightlife兄

吽吽牛 wrote:
+1
若我未來有時間與無窮的銀彈，也會想買地自建。

自建至少自己可以知道工程的品質到哪裡，不符規定的就請他改進!!買成屋的話就聽天由命了~~

WU TECH

WU TECH
個人積分：15分
文章編號：27925520

15分

6樓

2011-05-16 10:38

akira6408 寫道
感些分享你的經驗!我的工地是發給包商統包的，想說一次搞定就好，不要太麻煩。

另外我的地基應該是獨立基礎還是連續基礎類的不是筏基，這樣的話鋼筋上的水泥不清掉是OK不影響強度嗎??

鋼筋保護層確定是不足對吧!!這問題我想很大!!

答:模板架好後灌漿前記得用水沖除混凝土接合面之灰塵和土石
保護層不足因為你是統包,包商為了省料也就不足為奇了

還有您的材料費用價格還真是不錯]!!今年4月起都已經長很大了，我發包的價格鋼筋

的工加料是31000了，混凝土每方是1900元~~價格還真是差很大!!

答:目前鋼筋報價約在每公斤21元左右,之前最高點也不過25元
也就是最高不過25000元/噸加上綁鐵工資每噸4000元算很好價了也不過29000,您被貴去了,還貴非常多
混凝土切記要看出貨帳單是3000磅還是2500磅(psi混凝土強度)
這部是最好偷工減料的
還有出貨的米數
記得算面積
長*寬*高
國小數學算一下
心中有個底
目前我叫到的混凝土報價是1600元/立方米

部分施工經驗

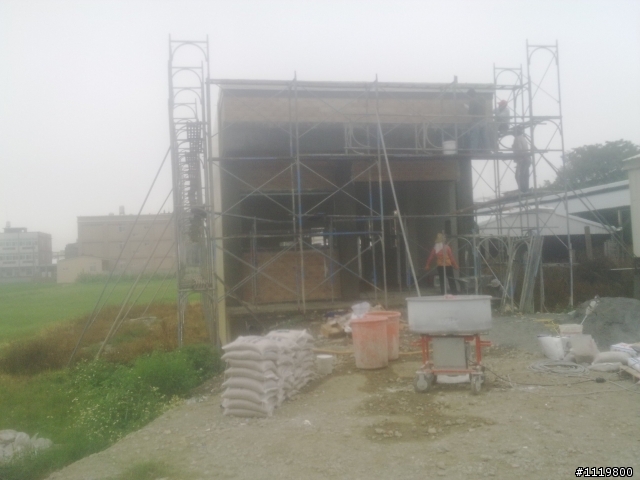

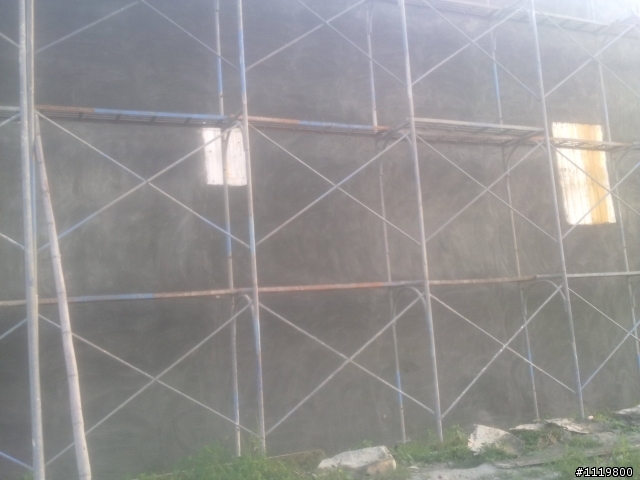

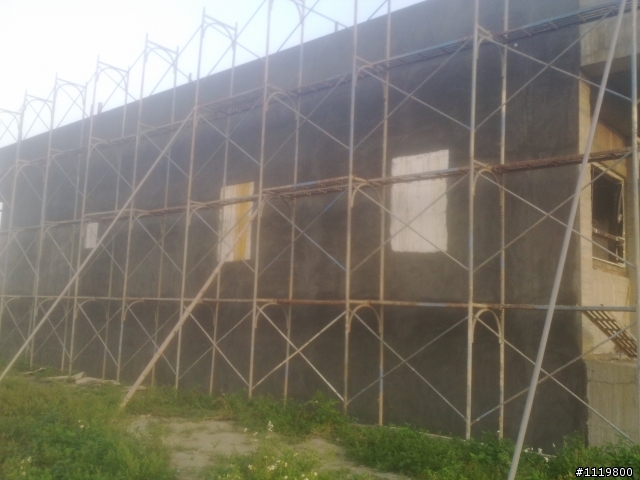

粗胚打底上防水層彈性水泥披覆,之後再細胚面,自己個人施工

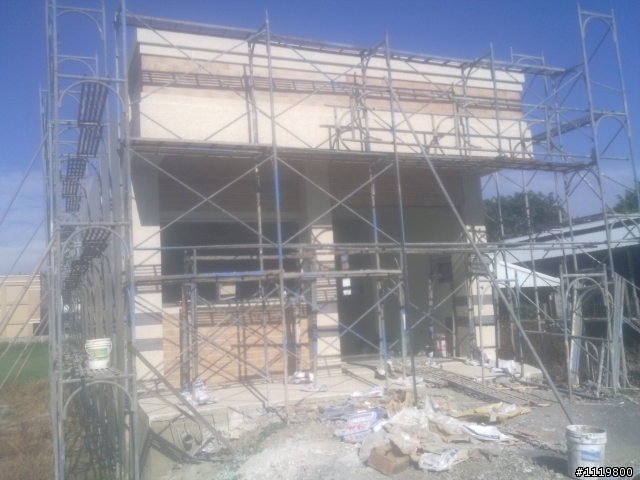

整體外觀

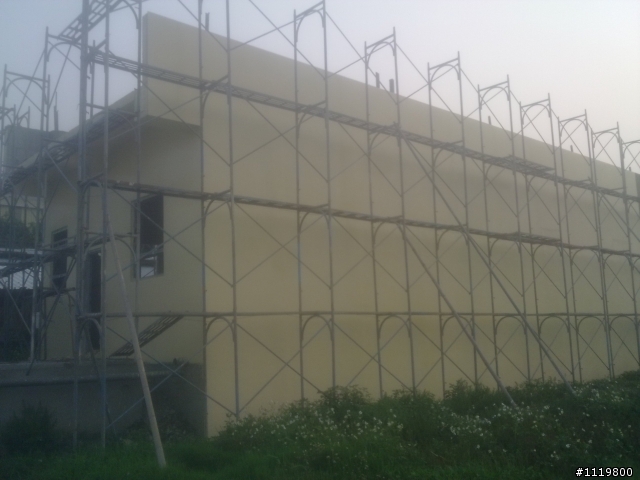

上防水漆,自己個人施工

貼磁磚與冺石

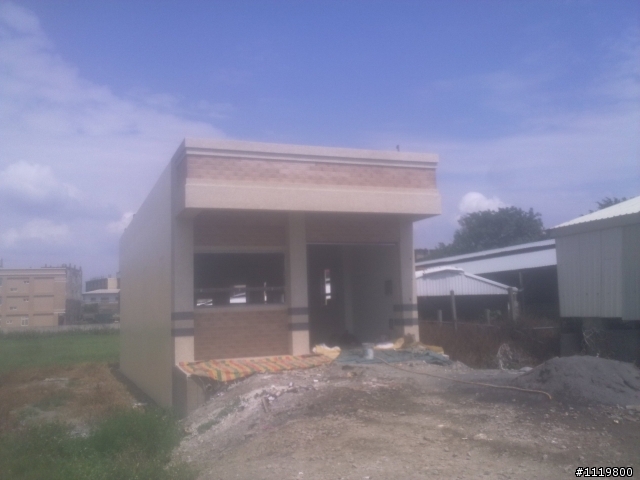

完工

mlmt

mlmt
個人積分：245分
文章編號：27931989

245分

7樓

2011-05-16 15:09

WU TECH wrote:
請問你蓋的是筏式基礎...(恕刪)

照片中所示的筏基做得有點奇怪，照理說應該是要從現有土地的表面往下挖筏基的深度，而現地高程至一樓樓板面這段屬撐牆，但照片中的筏基是往上長的，這樣會與結構設計的基面不符，結構行為會產生很大的改變。

es_mato

es_mato
個人積分：520分
文章編號：27933583

520分

8樓

2011-05-16 16:15

真正有問題的是水電的配管。

保護層的問題，出問題的是設計單位及監造，不是鋼筋工及模板工。
在基礎的施工過程，不像一般樓層
沒有施工經驗的人，以為柱筋就放上去就直直的了。實務上沒有那麼簡單。

地樑等直接接觸泥土的鋼筋混凝土，保護層都在五公分以上。
如果照圖片來看，鋼筋量的配置距離是剛好的。
模板也依照地樑尺寸去放樣的才是。

反問設計單位有沒有檢討過鋼筋量的配置及間距？那樑尺寸如何決定出來的。
其實多數結構設計軟體它預設的鋼量與樑尺寸關係是對應一般樓層非基礎
地樑這種保護層多了一倍以上的，設計單位及監造有沒有多看它一眼？

關鍵是設計單位及監造有沒有指示現場施工人員
地樑加寬十公分？由中心或固定一側？
如果不加大，把箍筋縮小？那怕又有更大的問題了

WU TECH

WU TECH
個人積分：15分
文章編號：27937506

15分

9樓

2011-05-16 19:13

回覆mlmt大大:

我的是農地
離道路落差達1.4米,再挖下去就蓋地下室了
所有鋼筋橫樑結構須送檢,拍照存證
須開立混凝土材質證明.化學池證明.鋼筋數量與種類證明
面寬6.5米算加大跨距,挑高四米二
面寬5米內鋼筋結構不須送檢
結構技師與建築師背書後送縣政府審查
建築執造是縣政府核可
無安全顧慮

lightlife

lightlife
個人積分：64分
文章編號：27938535

64分

10樓

2011-05-16 20:10

模板組成這樣，真的只能用＂黑心＂兩個字來形容

這家營造廠或包商已經不足已讓人信認

最好是自己親自監工，一發現有問題馬上請營造廠的人或包商過來。

注意事項

(1) 保護層厚度。

(2) 鋼筋搭接位置應該在每一個樓層的中間，並且必須錯開。

(3) 鋼筋的排列及數量是否按圖施工？

(4) 鋼筋的直徑。

(5) 箍筋間距。

(6) 箍筋要有135°的彎鉤。

(7) 樑與柱連接的位置，因為不好施工可能會沒有放箍筋。這個位置很重要一定要有箍筋。

(8) 灌漿時可以留混泥土試體，自己花錢去做壓力試驗。

(9) 鋼筋可以自己花錢去做拉力試驗。

(10) 灌漿時混凝土的搗實要確實。

(11) 灌漿後必須灑水養護。

(12) 拆模的時間不能太早。

以下新增加

(13) 鋼筋搭接的長度。
