透天3樓半柱子鋼筋數量??

angra66

angra66
個人積分：0分
文章編號：27470449

0分

樓主

2011-04-25 23:16

門外漢詢問篇~~~

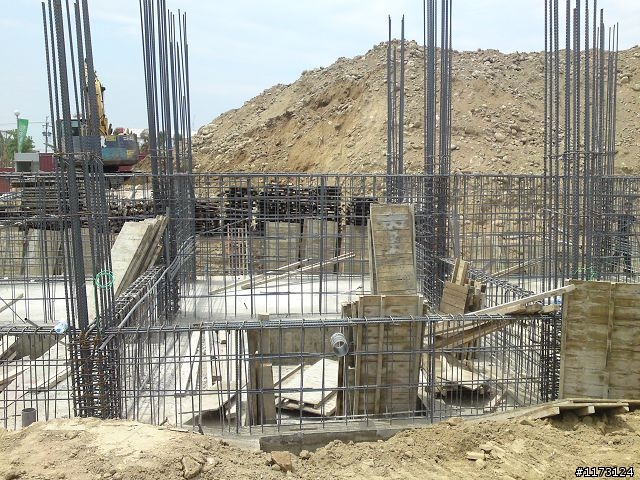

這是我從工地照回來的圖

說明一下：此房子屬於RC結構, 樓層為3樓半

請問板上大大們這樣的鋼筋數量、粗細合理(正常)嗎?

=======================附圖如下=======================
透天3樓半柱子鋼筋數量??

透天3樓半柱子鋼筋數量??

透天3樓半柱子鋼筋數量??

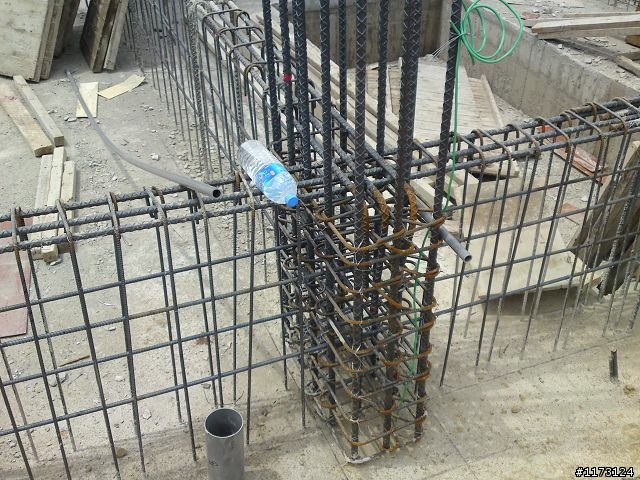

圖片不易辨別, 這個應該有14根~粗細大約有1cm吧
(左排5根, 中排4根(這部份不是很確定), 右排5根)

透天3樓半柱子鋼筋數量??

透天3樓半柱子鋼筋數量??

2011-04-25 23:16 發佈

文章關鍵字透天3樓半柱子鋼筋數量

比比克
個人積分：30分
文章編號：27473589

30分

2樓

2011-04-26 2:07

給你鋼筋尺寸表(有心的話，知識家就查的到

)
號數直徑cm 斷面積cm^2
#3 1 0.7133
#4 1.3 1.267
#5 1.6 1.986
#6 1.91 2.865
#7 2.22 3.871
#8 2.54 5
#9 2.87 6.469
#10 3.22 8.143

鋼筋常見又分兩種強度
CNS560 SD420 4200kg/cm²
CNS560 SD280 2800kg/cm²

只看圖片，很難知道合不合理
柱子又須知道高度，細長比，偏心啥的

當初有送結構技師算的話，只要不偷工

，還有確實照耐震規範去彎鉤的話，基本上沒問題

除非你拿到施工圖去對照，或是撿到長度夠的鋼筋去試驗

不然很難知道有沒有偷工減料

pan6282

pan6282
個人積分：254分
文章編號：27474222

254分

3樓

2011-04-26 5:10

angra66 wrote:
門外漢詢問篇~~~這...(恕刪)

你是說柱主筋嗎??我怎麼覺得是10根? 左右4根,中間各1根!

彰化的延任

彰化的延任
個人積分：11分
文章編號：27508789

11分

4樓

2011-04-27 14:32

柱子的鋼筋數量是依結構技師的算法下去作的.
只要你有圖~再比對圖上的數量~就知道了.
看照片~不一定準的.

還有,你這個不是筏式基礎.
沒算好~結構技師是不可能簽名的.
