請問一個開關控制二個電燈的接線法

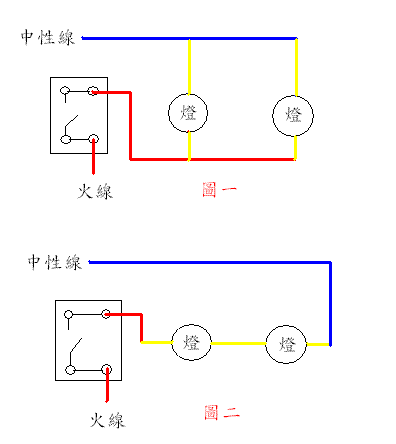

請問一個開關控制二個電燈的接線法要怎麼接?是圖一還是圖二的接法?還是二種都行呢?

請問一個開關控制二個電燈的接線法
2011-03-28 22:42 發佈
文章關鍵字 電燈 接線法
hotsend wrote:
請問一個開關控制二個...(恕刪)

圖一才是正確的......
圖一並聯的方式是正確的
圖二是用串聯方式每一個電燈只有一半的電壓
燈管應該是不會亮 燈泡可能會微亮
沒錯!我也認為是圖一的接法"比較"正確
使用圖二的接法還有一個問題!
就是當其中一個燈泡壞掉時
好的那一顆燈泡也不會亮!

icq168 wrote:
圖一並聯的方式是正確的
圖二是用串聯方式每一個電燈只有一半的電壓
燈管應該是不會亮 燈泡可能會微亮...(恕刪)


正解~
ㄚBEN
摩訶般若波羅蜜多心經



觀自在菩薩。行深波若波羅蜜多時。照見五蘊皆空。

度一切苦厄。舍利子。色不異空。空不異色。

色即是空。空即是色。受想行識。亦復如是。

舍利子。是諸法空相。不生不滅。不垢不淨。

不增不減。是故空中無色。無受想行識。

無眼耳鼻舌身意。無色身香味觸法。

無眼界。乃至無意識界。

無無明。亦無無明盡。乃至無老死。亦無老死盡。

無苦集滅道。無智。亦無得。以無所得得故。

菩提薩埵。依般若波羅蜜多故。心無罣礙。

無罣礙故。遠離顛倒夢想。究竟涅盤。

三世諸佛。依波若波羅蜜多故。

得阿藐多羅三藐三菩提。故知般若波羅蜜多。

是大神咒。是大明咒。是無上咒。

是無等等咒。能除一切苦。真實不虛。

故說波若波羅蜜多咒。即說咒曰。

揭諦揭諦。波羅揭諦。波羅僧揭諦。菩提薩婆訶。

gafe711 wrote:
借版面問個問題,下圖...(恕刪)


圖看不太懂..

不過:
同一電燈迴路無法加上插座吧!
總不能要開啟電燈時,插座才有作用.
ㄚBEN
可以啊

請水電幫你改一下就好,小工程,連補線都不必。

右邊紅色控制線改成中性線,然後分給中間插座即可。中間開關原本兩條灰色線包起來不用。

我說得都很簡單,線要從天花板燈具處去改,你要真的懂才可自己施工喔!
