[求助]開關及插座配線

mmdogkimo

mmdogkimo
個人積分：203分
文章編號：26469606

203分

樓主

2011-03-13 11:09

想請問各位大大,我這樣的接法對嗎?

兩個燈開關+一個插座.目前兩個燈開關已可以正常作動小燈也都會亮(有附小指示燈的那一款)
現在只剩插座不知如何給電...

請各位水電達人教一下喔.

謝謝喔!

[求助]開關及插座配線

2011-03-13 11:09 發佈

文章關鍵字開關插座配線

饅頭2922

饅頭2922
個人積分：17分
文章編號：26469813

17分

2樓

2011-03-13 11:24

看圖示配線部分是正確的(該接的都有接)
只是不知道插座那兩條白線是否是水線跟火線
還是要電表量過才知道

mmdogkimo

mmdogkimo
個人積分：203分
文章編號：26470859

203分

樓主

2011-03-13 12:43

饅頭2922 wrote:
看圖示配線部分是正確...(恕刪)

恩..感謝先喔!
因為是仿照舊的接線方式,但原先插座是在中間...

bws125

bws125
個人積分：52分
文章編號：26482265

52分

4樓

2011-03-14 0:18

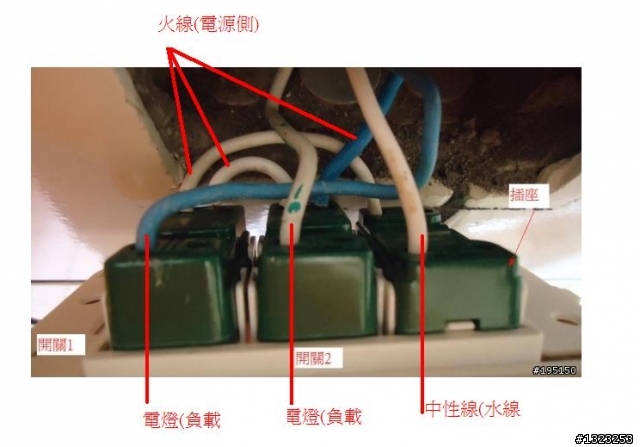

這樣看是對的。我下面的圖說明。你有用電表去量看看插座嗎>

mmdogkimo wrote:
想請問各位大大,我這...(恕刪)

mmdogkimo

mmdogkimo
個人積分：203分
文章編號：26484759

203分

樓主

2011-03-14 6:24

bws125 wrote:
這樣看是對的。我下面...(恕刪)

嗯!但是實際插入附載是沒有電的...殘念..因為我沒有電表...

shang66

shang66
個人積分：161分
文章編號：26505454

161分

6樓

2011-03-14 23:55

如果原本的兩開關和插座都是正常的，現在插座沒電，有可能是接觸不良，不然就是兩條藍線位置錯誤。
判別方法
1.開關1動作，然後按開關2也有動作
2.開關1不動作，開關2動作，但開關2燈沒動作
3.開關1動作，開關2也動作，插座有動作
4.以上都沒短路，所以白線都正確

>>這樣是藍線位置錯誤<<藍線交換即可

mmdogkimo

mmdogkimo
個人積分：203分
文章編號：26567442

203分

樓主

2011-03-17 15:05

搞了半天原來是插到接地孔了...
真是無言....哈哈哈
