如何用數位電表量出DC座的正、負、接地三端?

Black Eyed Peas

Black Eyed Peas
個人積分：33分
文章編號：18574952

33分

樓主

2010-04-05 15:35

如何用數位電表量出DC座的正、負、接地三端?

請問檔次要切到哪裡?

紅.黑探針要各插在數位電表的哪一個地方?

然後要如何量出dc座的正、負、接地三端?

2010-04-05 15:35 發佈

文章關鍵字數位電表量 DC座

morgank

morgank
個人積分：17分
文章編號：18577673

17分

2樓

2010-04-05 18:40

用電錶切歐姆檔，可以確定連到哪一個端子。

berlin0131

berlin0131
個人積分：59分
文章編號：18593727

59分

3樓

2010-04-06 13:20

量出端子對上哪之外, 你看一下你要接的變壓器.
上面會寫是內正外負, 或是外負內正.
DC座只是接觸點, 供電正負是由變壓器決定.

Black Eyed Peas wrote:
如何用數位電表量出D...(恕刪)

Black Eyed Peas

Black Eyed Peas
個人積分：33分
文章編號：18598146

33分

樓主

2010-04-06 16:35

berlin0131 wrote:
量出端子對上哪之外,...(恕刪)

請問如果我用的變壓器是內正外負

DC座也是內正外負嗎?

berlin0131

berlin0131
個人積分：59分
文章編號：18598456

59分

5樓

2010-04-06 16:47

Black Eyed Peas wrote:

請問如果我用的變...(恕刪)

供電的極性由DC座要焊上去的電路板決定. DC座只是接觸點.
變壓器的正要接到電路上的正, 負接上負. 錯了就反向囉~~
判斷電路上的正負, 方法通常是找出負極接地.
用電表的歐姆檔來找看看.
你的變壓器和電路原本就是匹配的嗎??

Black Eyed Peas

Black Eyed Peas
個人積分：33分
文章編號：18842843

33分

樓主

2010-04-16 17:00

berlin0131 wrote:
供電的極性由DC座要...(恕刪)

我的dc座要焊在一條線上(它裡面有兩條分歧線)，一條分歧線要接正，另一條分歧線是要接地，沒有要焊在電路板上

現在那個dc座有三個端
跟下圖一樣:

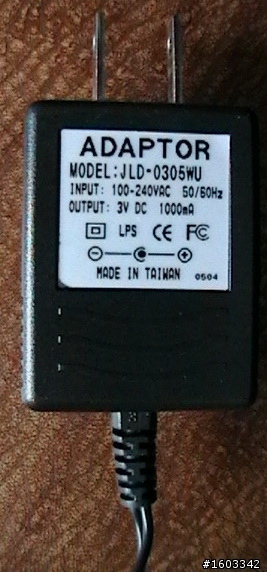

變壓器是這種:

就是不知道要如何用數位電表量出那個DC座的正、負、接地三個端?

請問檔次要切到歐姆檔的哪裡?

紅.黑探針要各插在DC座的哪一個地方?

curtis9246

curtis9246
個人積分：0分
文章編號：18852828

0分

7樓

2010-04-17 1:32

Black Eyed Peas wrote:

我的dc座要焊...(恕刪)

Dear 大大,

不知道你的數位電錶是哪間廠牌(FLUKE , 或是其他的 )

簡單的來說若是坊間買得300多的那種,應該會有顯示紅色 / 黑色的端子提供紅.黑探針 ...

1.量測歐姆檔請切換至10 或是有個類似蜂鳴器的圖像,紅.黑探針兩者接觸應該會發出聲音

歐姆檔是測試你所要焊接的dc座有三個端 , 理當來說. 長的會是與內層金屬部接點通 ( 因為電源都是GND先接觸)

短的應該是與是正電源

2. 量測DC檔請切換到DC 檔位 ( 看你的adpater 輸出為3V , 可切換至比3V大即可量測 )

提供給你參考

berlin0131

berlin0131
個人積分：59分
文章編號：19593878

59分

8樓

2010-05-18 19:04

Black Eyed Peas wrote:

我的dc座要焊...(恕刪)

從你的變壓器圖看來, 它是內正外負的.
請用歐姆檔找出接頭內和哪個端子短路.

我剛想想, 你可以直接送電給變壓器, 接到端子上. (反正你的端子也是空接)
直接用DC V 檔交互去量端子就知道囉~~
