請教一個要用在花架的H鋼加工問題...

su723
個人積分：1331分
文章編號：18062805

1331分

樓主

2010-03-12 20:21

想要在庭院弄個H鋼為主架構的花架，為什麼要用H鋼呢，因為.....想要試看看H鋼與南方松的搭配，另一個原因是那個橫向寬度約165公分的橫樑要綁2條繩子下來做一個鞦韆，看看能不能承受個100公斤"稍微的"擺盪，所以，才有這個問題...

請教一個要用在花架的H鋼加工問題...

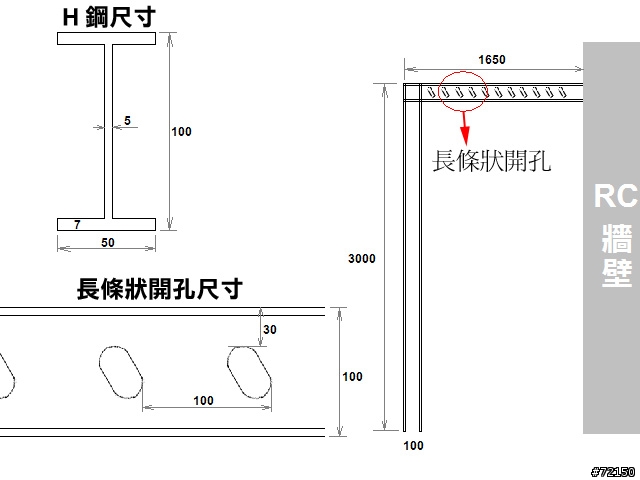

上網找了一下資料，有100*50mm的H鋼，中間t1的厚度是5mm；上下t2厚度是7mm，為了要穿過南方松，所以每間隔100mm要開一個寬度25mm*長度45mm的長方形孔(斜角30度)，幾個問題請教一下各位大大:

1.如果要在H鋼上面開這樣的孔(每一支1650mm長的H鋼開15孔，總共2支)，是要用銑床下去加工嗎?或者是這種東西根本就有現成規格?(不知道會不會是我在做夢...

)
亦或者是要找切割鐵板的業者將上下以及中間這片要開孔的先切割好，然後再焊接成H鋼的型狀比較簡單?

2.以我這樣的尺寸，這支H鋼開孔之後，如果在比較靠近柱子這邊綁個鞦韆，您覺得承受的了100公斤嗎....

3.需要送熱浸鍍鋅?還是上個底漆+面漆就好了?
非常感謝您看完這個問題啦...

2010-03-12 20:21 發佈

文章關鍵字花架 H鋼加工問題

mark2617

mark2617
個人積分：13分
文章編號：18063021

13分

2樓

2010-03-12 20:36

su723 wrote:
想要在庭院弄個H鋼為...(恕刪)

恩這樣就很勇了啦
下面就算是2個大人盪鞦韆也綽綽有餘
不過你跟RC牆的固定要做好一點
最好是拿一塊比H型鋼稍大一點的鐵板
一樣是5mm厚打完膨漲螺絲後
再把H型鋼焊接在上面
膨漲螺絲打6支

熱浸鍍鋅久了以後表面會白白的
看要不要叫工廠做防銹+面漆

打長條型孔要另外加工唷
H型鋼市場就有賣現成的

詳細請跟你的鐵工師傅詳談吧

柚子痞

柚子痞
個人積分：21分
文章編號：18067051

21分

3樓

2010-03-12 23:56

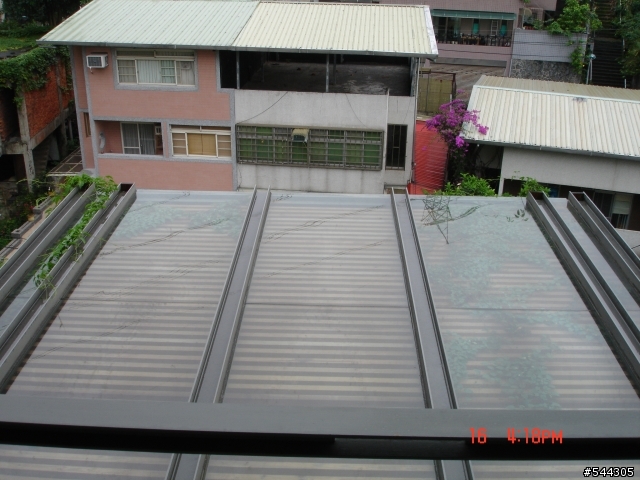

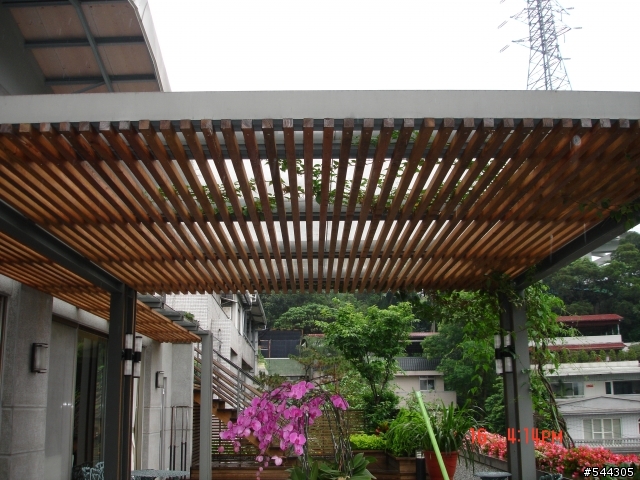

幾年前的作品也是型鋼加南方松

1.如果要在H鋼上面開這樣的孔(每一支1650mm長的H鋼開15孔，總共2支)，是要用銑床下去加工嗎?或者是這種東西根本就有現成規格?(不知道會不會是我在做夢...)
亦或者是要找切割鐵板的業者將上下以及中間這片要開孔的先切割好，然後再焊接成H鋼的型狀比較簡單?

用雷射切割或水刀切割你要什麼形狀都可以.不過單價比較高.不建議用鐵板切割再焊接.費工又不美觀費用也不會較便宜.

2.以我這樣的尺寸，這支H鋼開孔之後，如果在比較靠近柱子這邊綁個鞦韆，您覺得承受的了100公斤嗎....

型鋼沒那麼脆弱

3.需要送熱浸鍍鋅?還是上個底漆+面漆就好了?

看個人需要.單價問題.不過建議熱浸鍍鋅.上漆還是有年限問題

flycode

flycode
個人積分：1224分
文章編號：18068313

1224分

4樓

2010-03-13 0:59

一般鞦韆是Ａ型的支架,
你用H鋼只有一個支點，問題在於支點能否撐得住搖晃？

便宜的雙人鞦韆，好像不到一萬元...

業代殺手,斷人財路!

lchhank

lchhank
個人積分：42分
文章編號：18076577

42分

5樓

2010-03-13 15:47

型鋼沒有那麼弱啦，橋樑工作車都可以推了，更何況只是載人盪鞦韆.....小CASE啦....

在牆壁那面的型鋼支撐固定，看你是要直接在型鋼打高拉力螺栓，還是在型鋼下面做個拖座來支撐型鋼都可以。

如果問我的話，我會選擇拖座.....

su723

su723
個人積分：1331分
文章編號：18077579

1331分

樓主

2010-03-13 16:56

感謝mark2617、柚子痞、flycode 、lchhank的回覆....

flycode wrote:
便宜的雙人鞦韆，好像不到一萬元...

我這構想不是要那種美美的鞦韆，是想要弄類似在大樹枝幹上綁兩條麻繩然後用一塊木板做底而已，純粹坐著閒晃而已啦....

mark2617 wrote:
熱浸鍍鋅久了以後表面會白白的

我們家請朋友做的鍛造造型玻璃屋的熱浸鍍鋅就有這種情況，就好像是那個漆無法咬住鍍鋅的表面，聽說要擦含鋅的底漆做價橋(不知道是這樣說嗎?)然後再上漆才不會脫落，這還要查看看....

柚子痞 wrote:
用雷射切割或水刀切割你要什麼形狀都可以.不過單價比較高

有空來去詢問看看，但是我們這種散客工廠不知道鳥不鳥我們....

lchhank wrote:
如果問我的話，我會選擇拖座.....

不知道這個拖座指的是什麼呢?不知道有沒有施工的案例可以分享一下....謝謝啦!

~~ 哇系車頂行李架專家 ~~

lchhank

lchhank
個人積分：42分
文章編號：18079139

42分

7樓

2010-03-13 18:43

su723 wrote:
不知道這個拖座指的是什麼呢?不知道有沒有施工的案例可以分享一下....謝謝啦!

剛才翻了一堆照片，還是沒找到，先說聲抱歉。

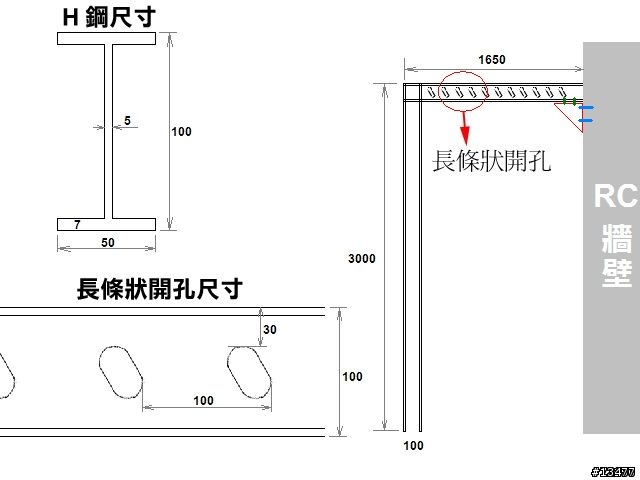

依照你原圖加設如下：

藍色的為高張力螺栓，將三角拖座打在牆壁上。
而綠色的為拖座與你的橫向型鋼對鎖或是焊接接合。

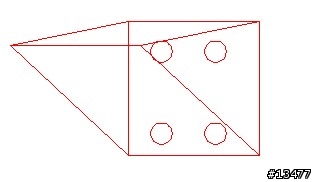

這個拖架類似三角形，稍微用CAD畫了一下如下:

不知道這樣你是否看得懂？？

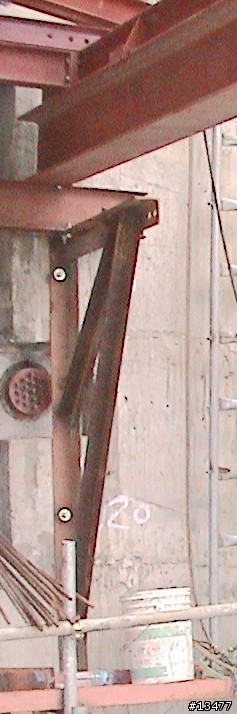

至於施工案例，類似的照片精神如下，但三角拖架不用這麼大支也沒有這麼遜，他類似像個三角豆腐塊，我有做過，但是照片找不到。

你可以想成裝設在外牆的冷氣機，不是都有類似的拖架，來支撐冷氣機重量。
