請問如何更換電燈開關與插頭

SamuelTai

SamuelTai
個人積分：3分
文章編號：16460424

3分

樓主

2009-12-16 20:30

今天小弟想趁著休假，把家裡十幾年的電燈開關換掉
所以就在Y拍買了雙相帶接地插頭的面板，如圖一、圖二
買回來之後，才知道家裡的是單相，不需要買到雙相

無奈已經買了，就硬著頭皮裝囉...

圖一

圖二(白線是我自己接上的)
請問如何更換電燈開關與插頭

不過換了老半天，怎麼樣燈就是打不開

(PS：開關有燈光出現，但插座沒電，燈也打不開)
小弟目前的接線方式如下圖三
圖三
請問如何更換電燈開關與插頭

不知道有沒有專業的版大可以告知小弟要怎麼接嗎？
感激不盡

2009-12-16 20:30 發佈

文章關鍵字電燈開關插頭

J5942

J5942
個人積分：58分
文章編號：16461920

58分

2樓

2009-12-16 21:52

SamuelTai wrote:
今天小弟想趁著休假，...(恕刪)

一般來講, 台灣水電師傅的燈光開關配線都偷懶, 不會把水線配到燈光開關的那個出線口, 除非那個出線口有要裝插座!

你用的那個開關應該只是一般帶燈的開關吧? 通常不會把水線接在上面(PS)! 你可以按原來的接線(火線,負載線)去接就可以了
火 _______________/ ___________________負載(天花板上的燈具)___________水

_/ _ 開關(右邊就是負載線）

上圖可以看出來開關的兩個端點不會出現水線! 這樣你應該知道怎麼接了吧！

ＰＳ.當然也有例外, 有的可遙控的開關, 內部電路板需要吃電, 就會是一個開關迴路要接三條線(火線,水線,負載線)!

es_mato

es_mato
個人積分：520分
文章編號：16462191

520分

3樓

2009-12-16 22:05

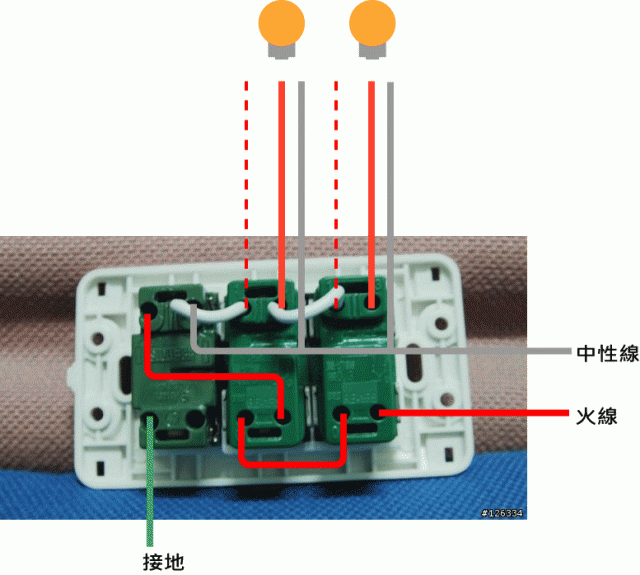

確定你接錯了，不過那背面的配線圖示拍並不清楚，我也不確定
大致如下

如果按鈕方向錯了，就是把火線由1換到3或3換到1 ，0 是固定的，你再想一想了....
(你真勇敢，也幸好沒有短路，
你似乎不明白它畫那0 1 3的圖是什麼意思....建議你不要玩了喔，真的會......
幸好的是經過電燈的線與你串在開關上的是同一條，如果要再繼續下去，先把整個回路弄明白了吧)

那自己插上的那兩條白線.... 錯錯錯，很危險!!!

skybright2135

skybright2135
個人積分：14分
文章編號：16462585

14分

4樓

2009-12-16 22:22

es_mato大大說得不錯，
而且你的開關是三路開關，但是仍然可以當單切開關用
其中0端是接火線的
而另外1或3，只要選擇一邊接到電燈就可以了

通常設置開關的地方不會有地線(中性電線)
除非你從電燈的地方，將白色地線拉一條到開關處，然後接到插座的另一端
否則，插座將沒有功能

SamuelTai

SamuelTai
個人積分：3分
文章編號：16462685

3分

樓主

2009-12-16 22:30

J5942 wrote:
一般來講, 台灣...(恕刪)

es_mato wrote:
確定你接錯了，不過那...(恕刪)

感謝J大、e大、s大的指導
小弟想說只要把舊的面板拆下來之後依樣畫葫蘆就好(白線也是仿照之前的佈線走)
沒想到這裡面的學問還真大

果然下次還是請人來裝比較安全，以免因小失大
謝謝囉...
