[請教]雙切開關換成感應式開關的作法

請教01上前輩達人,小弟目前車庫的電燈是雙切開關,一個在上樓的樓梯口,另一個在車子出入口。

每次晚上回到家之後,總是要先下車,到出入口附近的那個開關將電燈打開,然後才將車子熄火,

不然會摸黑看不到。

這陣子打算將出入口的那個開關換成感應式的,車子開進來之後,電燈即可打開,不用再下車開電燈。

網路上搜尋了一下,發現以下這個產品:
正面:
[請教]雙切開關換成感應式開關的作法

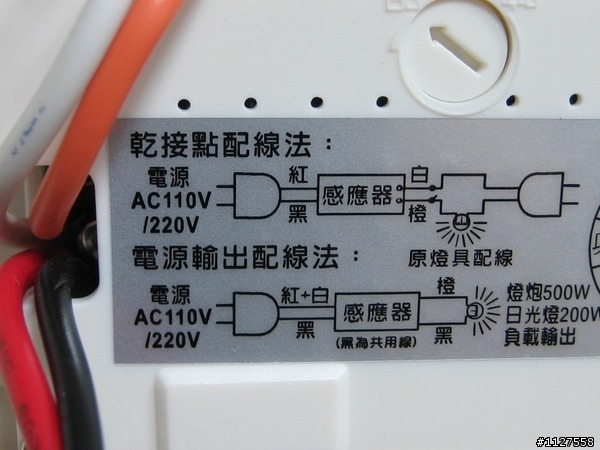

背面:
[請教]雙切開關換成感應式開關的作法

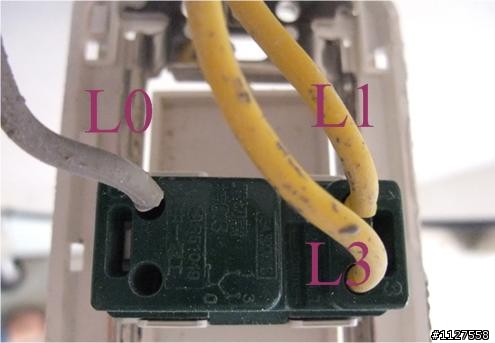

而小弟原本的雙切開關背面:
[請教]雙切開關換成感應式開關的作法

小弟研究了好久,請教一下,我該如何將我原本的開關裡L0、L1、L3,

跟該產品的紅、黑、白、橙 四條線連線呢? 請各位達人不吝指點指點。

2009-10-06 15:11 發佈
文章關鍵字 開關 作法
abcup1205 wrote:
請教01上前輩達人,...(恕刪)


這種雙切跟你的東西應該不適用.

而且這種東西貴又不實用,有個建議給您參考看看....

1.裝2個筒燈+2個紅外線感應器,在出入口各裝一個.走到哪亮到哪
2.紅外線感應器買那種半球型吸頂式的,1個才100出頭,2個也差不多300元而已.(30秒自動關閉)
3.燈泡用傳統燈泡(鎢絲燈),不要用電子燈泡,電子燈泡因開開關關容易壞(小弟建議的那種紅外線也只能裝傳統燈泡).傳統燈泡非常耐操,而且又便宜.
樓上說的對,
我家也是裝一堆紅外線感應燈,
便宜又好用,
晚上都會自動開關,
省得麻煩
發文附圖得永生 https://www.facebook.com/jianhong.he1
這種感應開關不適合用在三路開關的接法

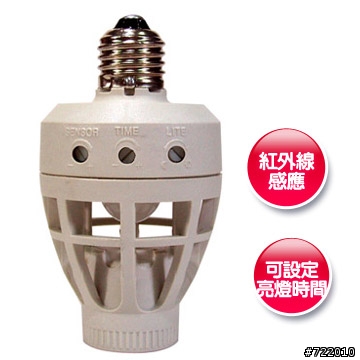

誠如樓上各位大大所言 此種感應開關並不適合您府目前使用的2處控制一燈的迴路 建議安裝串聯式感應式燈座於燈具上(或裝置)

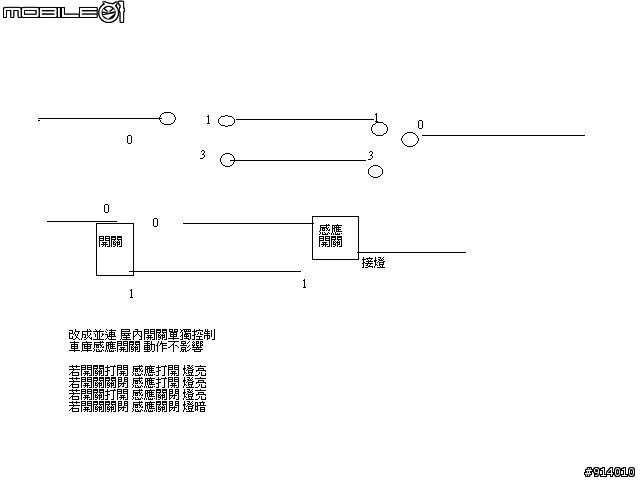

請參考




圖畫的不好

不知道 功能 有沒有符合需求

感謝各位大哥熱心指導阿~~~小弟感受到這邊的溫暖了。

想請教bing0268大哥,你圖畫的意思,要如何將感應式開關的紅黑白橙四條線接上呢?

這接法屋內的開關是不是也要改接線?(看起來圖意思是這樣)

還是說, 你畫的圖也是不適用這個感應式開關的?

感激不盡........請大哥再指點指點.....


abcup1205 wrote:
請教01上前輩達人,...(恕刪)


圖一 應為WS-5306 一連四線式
您應該買PIR-8827A 兩線式
包裝背面就有雙切開關接線圖解說!!
如果該接線盒(BOX)內有AC110V之電源可以供給感應開關使用 那該接線圖的控制迴路就OK 但是一般兩處控制一燈的接線迴路 接線盒內較少有電源迴路(一般2處3路開關所在的接線盒 是沒有被接地線 亦可稱為系統接地線 因為法規規定照明迴路與插座迴路不可共用線路) 但也不是沒有 畢竟台灣的水電師傅 並非全部都吃法規這一套........
YAWPYNG wrote:
2.紅外線感應器買那種半球型吸頂式的,1個才100出頭,2個也差不多300元而已.(30秒自動關閉)
...(恕刪)

紅外線感應那種東東,若要負載60W以上,
大多一個都要300元以上耶!且4~6百元的也一堆,
而樓主想裝崁入式的,大約一個6~7百元。

不知半球型吸頂式的,1個才100出頭的是哪一種?
我記得有種是靠聲音的,價格較便宜。

業代殺手,斷人財路!
