請指導如何配線

伊樂玉

伊樂玉
個人積分：59分
文章編號：14388999

59分

樓主

2009-08-30 11:02

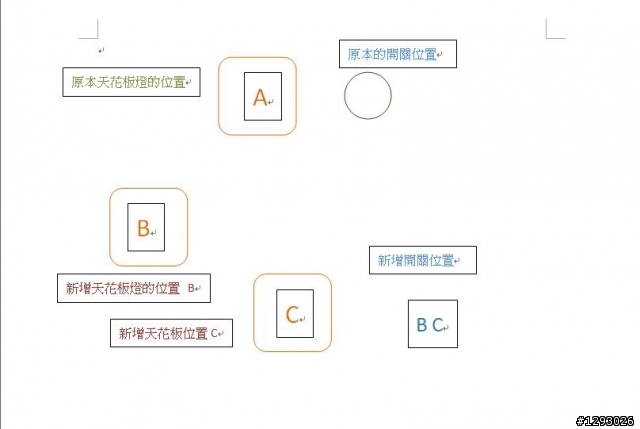

新增天花板燈及移動開關開關
請問我要把A處的燈分為2個同時也變動開關位置
應該怎麼配線呢
各位先進指導小弟一下囉
原本燈具的線色是白色黃色 (好像是火線)

請指導如何配線

2009-08-30 11:02 發佈

文章關鍵字配線

kimber999

kimber999
個人積分：8分
文章編號：14389558

8分

2樓

2009-08-30 11:48

伊樂玉 wrote:
新增天花板燈及移動開...(恕刪)

一:從A處,找出(地線)及(火線).....註:
.....1~通常拉火線到開關,.....這一條才是您要的火線! ^++^

.....2~從開關再出去到燈具,叫"控制線"....開關控制燈具~這一條不是您要的火線!

二:兩條(地線、火線)拉到...B,C處(也可以拉一條到B,從B再分為2條)

三:白色地線....連接B,C燈具

四:從B、C把火線分別拉到"開關"

五:從開關拉去連燈具,(通常為藍色)連燈具,.......燈具接(白、藍),藍為控制燈具的"控制線"...

PS~如果您新的開關想要有"插座",白色地線,也要拉到新的開關

http://blog.xuite.net/kimber999/salehouse/25976373

chieh-shih

chieh-shih
個人積分：626分
文章編號：14394774

626分

3樓

2009-08-30 19:01

如果大大的意思是原來A的燈具及開關位置都不用了的話，

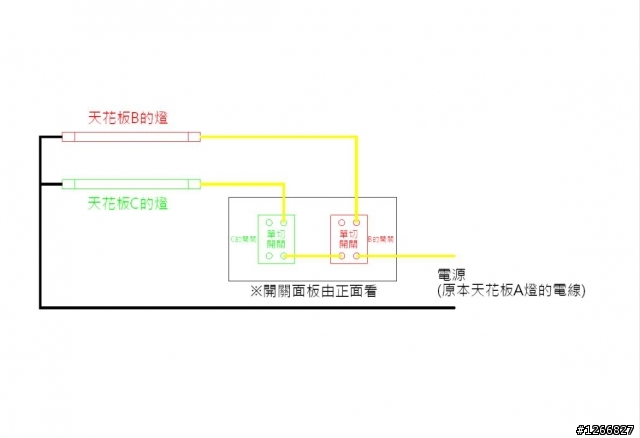

那接線方式如下圖，電源依舊是原來A處的電源線路黃、白
線(就是圖中的黑線)

燈具我只畫一個做代表，如果有多組燈具只要並聯即可，
還有這是單切開關，不是三路開關(可以兩處切關)哦~~
若有誤解你的問題(不知A處的燈是否仍要使用)以致回答
錯誤，請再提出討論~~
