請教各位大大，小弟有一間約30年的舊公寓，想改建成三間套房。
原本的房子內開關箱內配線為 8mm 單相三線，而在 1F 的總表那邊有台電拉過來的 150A，供給五戶(五個電錶)使用

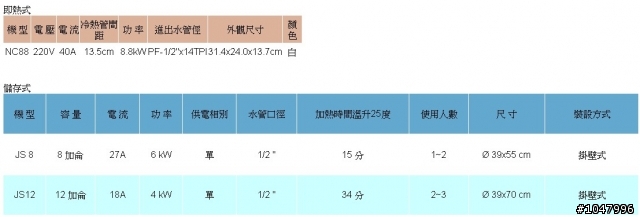

即熱式的電熱器耗電高達8.8Kw，無熔絲開關40A
儲存式的電熱器達4kw

看起來如果三間都開電熱器的話，一定跳電，而且挺危險的。
水電師父說，要換掉房間到 1F的電線(還有說要動到錶前的設計，我聽不懂)......

如果朝向電熱器(儲存式)12加侖 18A的話是不是比較安全?
請問該怎樣改才符合安全規範呢?

[問題] 室內配線 - 舊公寓改套房

附加壓縮檔: 200907/mobile01-c4513c6b7431bc29301377b1b8e95762.zip

2009-07-05 22:47 發佈

文章關鍵字公寓問題套房室內配線

kusanagimikan

kusanagimikan
個人積分：59分
文章編號：13078716

59分

2樓

2009-07-06 1:26

套房,所以需量抓1

單3供電,進屋線一定得換

冷氣15安*3=45A
照明5A*3=15A
插座15A*3=45A
以上就要105A,所以熱水器只能選儲熱式的

進屋線換60平方+新增錶前開關

套房要做就分清楚點
建議新增3個分電錶!省得電費吵不完

scubadiving

scubadiving
個人積分：81分
文章編號：13081189

81分

樓主

2009-07-06 8:56

kusanagimikan wrote:
冷氣15安*3=45A
照明5A*3=15A
插座15A*3=45A
以上就要105A,所以熱水器只能選儲熱式的

進屋線換60平方+新增錶前開關...(恕刪)

我去確認了一下，之前的就用戶8平方的電線居然用100A的無熔絲開關，電線外皮都明顯的老化，他們真是勇敢，看了都膽顫心驚...

請問大大
進屋線換 60平方的是 * 3 條嗎? 那個水電師父在電話上說只要22.....這是對得嗎?
那無熔絲開關要用多少的?

錶前跟錶後又何差異呢? 錶前是不是指台電送進屋未經電錶前，但為何要更改設計呢？水電師父又說可能要去申請更改??真不懂....

kusanagimikan

kusanagimikan
個人積分：59分
文章編號：13082542

59分

4樓

2009-07-06 10:01

是的,3條
22平方安培容量只到75安,跟據法規以使用60安培為宜 ←這哪夠?

要改的部份
進屋線60平方(安培容量140A,80%為112A,符合規定且安全無虞)
錶前開關(大理石單投200A閘刀開關)+錶箱
錶後開關(士電 2P NF250-SN 150AT/30KA)
錶後至儲熱式電熱水器部份,線路用8平方,MCB 40A(士電 BH-2P/40AT/5kA)
各套房新增電度錶+MCB 50A(士電 BHU-2P/50AT/50AF/10KA)
錶後開關至各分電錶這段用14平方
(最後兩項至少也得,40A,8平方)

錶前指的是電度錶之前
錶後指的是電度錶之後,通常都是接戶開關
台電給整棟公寓使用的線叫"共同接戶線"
共同接戶線到電錶這段叫"接戶線"
電錶到接戶開關這段叫"進屋線"

當進屋線加大,接戶線沒跟著改...........接戶線會超載
這勢必要向台電申請"開再封印",進屋線加大 (個人簡稱"開封換線")
--------------------------------------------------------------------------
其實真的要,用50平方,120A也應該是可以的
只是60跟50除了電線材料費價差外,其它的工錢,料錢是一樣的
建議一次到位

scubadiving

scubadiving
個人積分：81分
文章編號：13090648

81分

樓主

2009-07-06 15:12

kusanagimikan wrote:
是的,3條22平方安
錶後開關(士電 2P NF250-SN 150AT/30KA)
...(恕刪)

大大您講解的非常的專業說，想必是這方面的專業人士

小弟有個疑惑，錶後開關(士電 2P NF250-SN 150AT/30KA) 不是有有三條線才能分得出220V 跟110V嗎?(-110, 0 , 110)，那是用2P的還是3P的?

原本五戶的容量我看1F開關是寫 150A，而我需求是160A，扣掉我原本就分得的30A，那還得多申請 120A的容量，今天有打電話去台電問，他說水電師父會申請，不用管外線如何，不夠台電會加，但是更改契約容量就要收施工的費用。
這跟契約容量有關嗎?如果要收錢....該不會是個天價啊?

ps: 無意中發現 NFB的規格說明
http://www3.ee.nihs.tp.edu.tw/wiring/content2/active/nfb/images%5Cnfb.swf

kusanagimikan

kusanagimikan
個人積分：59分
文章編號：13096354

59分

6樓

2009-07-06 18:48

單相3線,中性線不用經過MCB,所以用2P的就可以了

千萬不要改契約用電,維持"表燈"就好
表燈是用多少算多少,契約用電用多要罰,用少不退
60平方還是可以使用表燈的
因此....沒訂契約,沒施工線路補助費的問題
水電應該可以搞定的

契約用少了,底度照付,用多了,超出10%罰雙倍,10%以上罰3倍,功率因數低於0.8也要罰 ←划不來
表燈用電,用多少算多少,沒功率因數的問題
能表燈千萬別改契約用電

fridays

fridays
個人積分：160分
文章編號：13098077

160分

7樓

2009-07-06 20:14

電線用60平方嚇死人阿~~
有看過60平方長啥樣子嗎?
去材料行買60平方的電線要不是很大間或是中盤還不是馬上買的到(要調貨)
2.0的電線大家比較有概念多大~~
60平方是19條2.0組成的
還要拉3條60平方到家裡?3條60平方和男生的一隻手臂差不多租
台電到5戶的公寓說不定只用50平方的線
單一戶就要用到60平方~!@#$%^

22平方安培容量只到75安,跟據法規以使用60安培為宜 ←這哪夠?

這是指22平方建議用60A的NFB
降一級保護電線用
不是夠不夠的問題

還有配線要照kusanagimikan這樣配不是不行
可以問問水電估價要多少?
保證一定會是天價

8平方的電線居然用100A的NFB應該是會跳電又不想換電表到家裡的電線
便宜行事直接用100A的危險做法

要更改表的設計是因為以前8平方不用表前開關
規定好像是22平方以上要裝設表前開關
所以要申請開封更改(開封要錢阿~)
施工上是送電施工.較危險
停電施工的話可能整條街都要斷電(所以都是送電施工)
所以施工完會多一只電箱裝表前開關

22平方應該是夠了
不過照以前的設計
用22平方可能要拉外線(原本的管線可能裝不下3條22平方了)
從建築物外牆進入家裡
22平方以上施工困難很多

用儲存式的電熱器會較好
比較不會有即熱式用電瞬間飆高的情形
而且即熱式也比較不好用

ysc_kyy

ysc_kyy
個人積分：2559分
文章編號：13098592

2559分

8樓

2009-07-06 20:39

fridays wrote:
電線用60平方嚇死人阿~~
有看過60平方長啥樣子嗎?

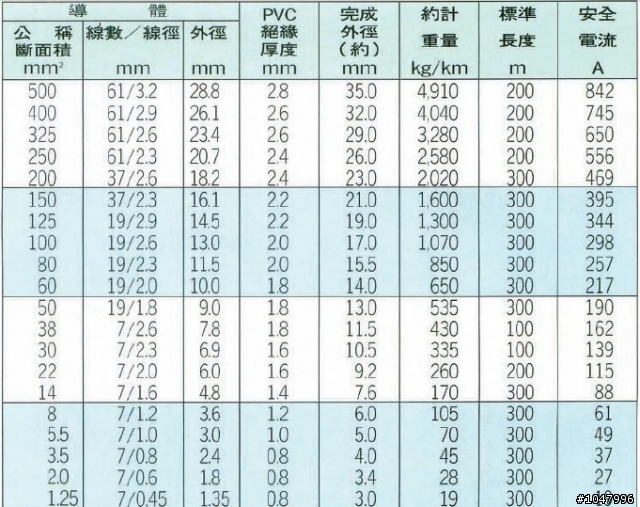

60平方還好吧？太平洋電線規格上寫明含絕緣皮外徑是14mm，現在新建住宅入戶線大都已配50平方了，我上班的地方是10幾年前蓋的廠辦，入戶線是四條100平方看起來也還好啊！100平方外徑也才17mm，沒有想像中那麼大啦.......

fridays

fridays
個人積分：160分
文章編號：13098870

160分

9樓

2009-07-06 20:52

哈哈有點太誇張了
不過走外牆都會是用電纜
22平方的電纜就快直徑3公分了
60平方不知有沒有電纜
有的話應該很驚人了
手臂應該是太誇張了~~

ysc_kyy

ysc_kyy
個人積分：2559分
文章編號：13099562

2559分

10樓

2009-07-06 21:20

套房最麻煩的是熱水供應......統一供應熱水比較好控制，但費用分攤是個問題，個別供應比較單純但設備是個問題，選耗電量最小的儲熱式熱水器也要220V/27A，三個套房同時使用光這部份就必須81A才供應得上......若場所允許安裝瓦斯熱水器會比較好克服。

kusanagimikan大大算的60平方還不包括電熱水器，加上81A電熱水器則總電量需求高達186A！這大概要配100平方才夠！表前容量能否供應得上還是個問題.......

22平方肯定是不夠的，除非電熱水器加熱時間錯開......問題這很不人性化，誰能接受洗澡還要排班？
