電線桿的四條線?

wanten
個人積分：34分
文章編號：11815719

34分

樓主

2009-05-06 17:59

住家附近常看到電線桿都是四條電線。
這電線有接到住家單相電，及農場的三相電。
這四條電線是三相四線嗎?

假如是的話，怎麼容下相位差120度的三相電，及相位差180度的單相電。
不是至少要五條線?
還是我觀念有錯呢??
麻煩各位幫我指點迷津!!

2009-05-06 17:59 發佈

文章關鍵字電線桿

ysc_kyy

ysc_kyy
個人積分：2509分
文章編號：11818489

2509分

2樓

2009-05-06 21:06

wanten wrote:
住家附近常看到電線桿...(恕刪)

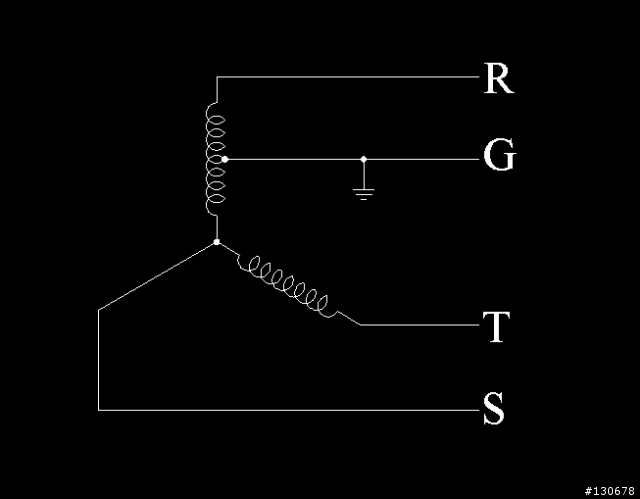

應該是所謂的「燈力並供」方式，由兩顆變壓器組成，其中一顆有中心抽頭負責供應單相110/220V：

R,S,T供應三相220V，R,G,S則供應單相110/220V，這種供電方式都是用在馬力數不大但又需要三相電的地方.......

wanten

wanten
個人積分：34分
文章編號：11819389

34分

樓主

2009-05-06 22:04

不好意思~這圖看的不是很懂!!
請問一下變壓器電源在哪裡輸入?

還有我看到的電線桿是A、B、C、D四條線
我家接了ABC三條線，直接接到電箱使用
另外農場接了ABCD四條線，在接到一台小型的綠色變電箱，應該是把三相電轉單相電用了
就搞不懂ABCD每條電的相位及電壓關係?

ysc_kyy

ysc_kyy
個人積分：2509分
文章編號：11819909

2509分

4樓

2009-05-06 22:30

wanten wrote:
不好意思~這圖看的不...(恕刪)

這個圖只畫了電力變壓器二次側，一次側是接22/11KV，由於跟低壓配電無關所以通常都沒畫，一次側接線方式是開放式△或稱為V型結線......

您所謂ABCD四條線就是RSTG這四條，接到一般住家就是RSG三條，R-G,S-G是單相110V，R-S是單相220V。需要三相電的就供應RST這三條，R-S,R-T,S-T就是三相220V，彼此相差120度，通常供應三相電時就不會供應G這條線，拉了四條線進去其中一條應該是接地線？如果有拉G進去那就不必自備110V變壓器了.....

燈力併供算是一種蠻特別的供電方式，必須有一點電工背景比較容易理解，非專業人士只要稍知原理即可，畢竟要動到電表之前的線路還是必須由台電來施工......

shitses

shitses
個人積分：601分
文章編號：11820883

601分

5樓

2009-05-06 23:15

簡單的回答你好了
如果你看到3條線表示分別是NAB相
如果你看到4條線表示分別是NABR相或NABC相
如果你看到5條線表示分別是NABCR相
R表示路燈線
動力電表(三相)只會接ABC相
一般單三表用戶只會接NAB相

kevinciou

kevinciou
個人積分：53分
文章編號：11821877

53分

6樓

2009-05-06 23:58

ysc_kyy wrote:
這個圖只畫了電力變壓...(恕刪)

真詳細~

V接可以只用兩個變壓器就做出三相供電
算是非常聰明的做法, 省成本
只是真的要學一下才會懂原理

ysc_kyy

ysc_kyy
個人積分：2509分
文章編號：11822628

2509分

7樓

2009-05-07 0:33

kevinciou wrote:
真詳細~V接可以只用...(恕刪)

第一次看到「燈力併供」也是想不通，兩顆變壓器頂多組成兩相，第三相是如何跑出來的？原來是由這兩相相加減之後剛好製造出第三相，也就是第三相是這兩相的合力。

標準三相是在R-T之間還有一組變壓器線圈，標準接法沒問題是肯定的，那拿開這組線圈也不會影響R-T相的電壓與角度才對，因為若拿開這組線圈導致R-T相電壓與角度改變那標準接法就會變得有問題了(電壓、角度不對會變成短路狀態).......由此驗證標準接法與兩線圈的V接法並不矛盾，差別只在於總容量是由兩變壓器或三個變壓器來提供。
