1.設備接地：高低壓用電設備非帶電金屬部份之接地。
設備接地，就是要求所有用電插座皆要為3孔接地式之插座，台灣早期用2孔式插座，一直延續下來變成 "偷工成常態"
"這我認同，所有非帶電的金屬外殼需接地，一有漏電就會排往接地極。"
2.內線系統接地：屋內線路屬於被接地一線之再行接地。
再行接地是要確保中性線電壓對本地為0V，也就是電表處之中性線會再次地接地一次(台電必檢項目，接在鋼筋上的接地電阻一定小於100歐姆，且你不用去擔心接地電阻不夠低，左鄰右舍的中性線也都有再次地在電表處將中性線接地至鋼筋上。)
"這我不認同可以接至鋼筋上，因不確定鋼筋會接到甚麼鬼，如果不宵廠商接到避雷針，打個雷就死光光了。
正常是要接到接地極，且做內線系統接地，最有幫助的目地是，當台電二次側的中性線接點故障或是線被小偷幹走，尚可用大地迴路走回家，才不會因串聯效應，導致電氣設備燒毀。"
3.低壓電源系統接地：配電變壓器之二次側低壓線或中性線之接地。
這是台電電桿上之低壓變壓器之二次側之中性線一定要接地
"這我認同，二次側中性線需立即接地極。"
4.設備與系統共同接地：內線系統接地與設備接地共同一接地或同接地電極。
這是要求中性線進屋後，要將 N-G 擇一處短接，請看以下所貼之連結:接地觀念
"這我不認同，此項目是無法做出內線系統接地，才會做這項，這是COST DOWN做法，如果沒有內線系統接地，才會用這一招。"
接地的目的均是以保護人為出發點。
s109986 wrote:
第二十四條 接地方式...
2.內線系統接地：屋內線路屬於被接地一線之再行接地。
再行接地是要確保中性線電壓對本地為0V，也就是電表處之中性線會再次地接地一次(台電必檢項目，接在鋼筋上的接地電阻一定小於100歐姆，且你不用去擔心接地電阻不夠低，左鄰右舍的中性線也都有再次地在電表處將中性線接地至鋼筋上。)
"這我不認同可以接至鋼筋上，因不確定鋼筋會接到甚麼鬼，如果不宵廠商接到避雷針，打個雷就死光光了。
正常是要接到接地極，且做內線系統接地，最有幫助的目地是，當台電二次側的中性線接點故障或是線被小偷幹走，尚可用大地迴路走回家，才不會因串聯效應，導致電氣設備燒毀。"
(恕刪)
你真的懂迴路嗎? 隨便亂解釋，就說不認同???
每處之接地皆有其用處&目的，中性線要接地就是要避免電壓浮動，也就是避免沒了參考電位，沒了參考電位，這個110V/220V之電壓，對電器還是110V/220V，對人員可就不是110/220，它可能是天馬行空的電壓值，這會對人員造成非常巨大的危害，這樣懂為什麼中性線要接地嗎?
美國 NEC電工規範 都有明確規範，建築物之鋼筋一定要接在地底的接地極上。 因為接在鋼筋上可確保每個樓層的接地電組都小於100歐姆，也就是確保每個樓層之樓板都有一個良好的參考電位。
以下為他人跟你有一樣觀點的私訊給我，紅色字為我的回覆:
***********
我可能沒有敘述的很詳細,在設備與內線系統共同接地的情況下
遇到被接地線斷線,也會造成高阻抗電器燒毀嗎?
會燒毀，因為兩個110V迴路之平均附載不平衡，高阻抗迴路升壓，低阻抗迴路降壓，兩個迴路加總還是220V，分壓定則，高阻抗迴路有升壓情形，進而燒毀該迴路之電器
如果是,共同接地是否就只能提供設備漏電時的保護?
是，系統&設備接地共接之目的是要提供最短路徑回電源側之接地側，此時會造成短路(迴路電組極低)，進而造成NFB跳脫，以確保人員免於觸電。
我認為接地線與被接地線都提供了一個相對0電位,共接情況下被接地線斷線應不致電器燒毀
電器照樣燒毀， 一個 0電位是要確保人員免於觸電之風險，也就是當台電中性線斷，110V電器兩個迴路會有升降壓情形，在中性極上對本地之電壓還是會保持0V， 也就是人員不會因為摸機器之金屬外殼而觸電，但對電器而言，該中性極上之電壓就不是0V。
舉例:兩個110V迴路之電壓，其中一迴路升壓至150V，另一迴路則降壓至70V，故150V之迴路內之電器燒毀。請問你是學電的嗎? 你有自行畫一張迴路來理解它嗎?
雖然不合規定,但也是提供了保護，這樣的觀念是否正確,有錯請指正
不符合規定，也無法提供保護，這也是為什麼法規規定 系統接地&設備接地 一定要共接。 很多水電不敢共接，因為很多不會排除接地迴路，也不知道什麼是接地迴路。 接地迴路沒排除，漏電時會很容易產生感電事故。
***********(後來他的回覆)
感謝前輩指教
我本身是高職電機科畢業的,現在還是大學生
單相三線迴路的圖以前已經畫過好多次了
也了解中性線斷線會造成電壓不平衡
只是當初在高職階段學校沒有深入講解接地這一部份
看了前輩的回答解決了我許多問題
感謝
**********
避雷針沒接到接地系統，當避雷針(引雷針)受雷擊，電器一樣有可能死光光，因為本地之電位已經突然驟升至好幾萬伏特~百萬伏特，這個特高壓會透過 系統地/內線系統接地 進入至電氣設施，進而毀壞電器，要保護電器唯有加裝電器避雷器。
4.設備與系統共同接地：內線系統接地與設備接地共同一接地或同接地電極。
這是要求中性線進屋後，要將 N-G 擇一處短接，請看以下所貼之連結:接地觀念
"這我不認同，此項目是無法做出內線系統接地，才會做這項，這是COST DOWN做法，如果沒有內線系統接地，才會用這一招。
請重新看 接地觀念 這篇，主文也有連結。 內線接地就是要確保中性線電壓對本地為0V，絕對不是可有可無! 是一定要有，這也是為什麼是台電裝錶之必檢項目。
沒有共接，就沒有最短路徑可回電源側，也就沒辦法有效地使 NFB跳脫，也就是漏電時，還是會發生觸電致死事故!
s109986 wrote:
IEC 60364 ...(恕刪)
樓上的，我們最主要討論的是住家用電(一般工廠也一樣)，
特殊場所請自行看此一連結:
http://en.wikipedia.org/wiki/Earthing_system
Delta 接線系統，無中性線，所以無N-G短接之必要。
riva_hsu wrote:
請問版大我要安裝22...(恕刪)
***請務必請專業水電來施工，請勿自行施工***

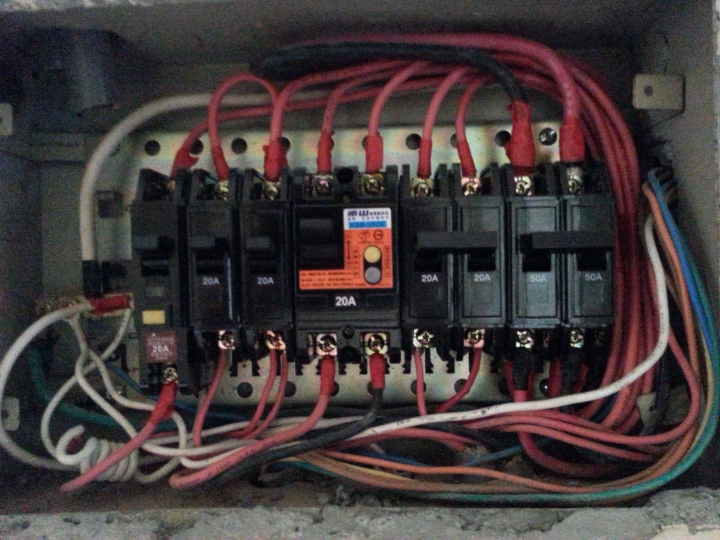

水電拉專用迴路時，請他順便拉一條綠色接地線(如已經拉好2條火線，只好拉出再重拉3條(2紅/黑，1綠)，因為你的配電盤屬於舊式的，沒有接地極板，所以直接將此迴路之綠色線，接至中性極板即可。此條接至中性極板的綠色線只能給此一烤箱迴路當接地使用，不能作為它用，也就是不能給110V迴路使用。( 如該烤箱有用到110V ，則拉四線(2紅/黑，1白，1綠)。)
火線之 NFB 請用漏電過載二合一之斷路器，電線線徑、插座、NFB跳脫電流之安規電流需一致。
假設烤箱為 5000W， 5000W/220V=22.72A， 22.72*1.25=28.4A(選用NFB法則，附載電流*1.25倍)，所以選用最近之安規30A NFB， 線徑選用5.5mm^2，插座安規須為30A的。
***請務必請專業水電來施工，請勿自行施工***
linsmile2006 wrote:
小弟有一個疑問
如廠商未設接地線
屋主從電箱設地線銅排
與中性線銅排相通
從這地線銅排拉線作為設備接地
那要是今天中性線斷線
且設備未漏電
斷路器不會因此跳脫
打開電器時因地線與中性線相通
所以設備外殼也帶電
那這樣豈不危險？
在設備端中性線與地線相連是不是有疑慮？...(恕刪)
中性線斷，大部分會斷在戶外處，真的斷掉時，你家內的中性線還是有跟你的本地之接地相連接(在電表處)，這也是為什麼法規規定一定要有內線系統接地，來確保 中性極 對本地為 0電位。 這樣一來人員就不會觸電了，但是一定有電器會燒毀。(72樓有類似之解答)
所以絕對不能自己亂拆掉台電近來之中性線!
因為接在鋼筋可確保每個樓層之樓板之接地電阻皆小於100歐姆，這也是為什麼你用電錶量測中性線對赤腳的你之人體之電壓都落在 0.幾伏~ 。
要檢測這個內線系統之接地是否還正常，可透過量測這個中性極&打赤腳之人體之電壓值來判定，是否該維護電表處之接地接線了。
15米高以下之建築: (15米以上建築在文末略談)
我們的建築都是鋼筋水泥，這也是為什麼 內線系統之接地 接在鋼筋上，會比自己打一根銅棒至地底還來的佳(這是偷工水電之騙術，15米高以上之建築也有可能這麼騙大家)。
你自己打一根銅棒，會比地基裡的鋼筋數多嗎? 真要自己在打一根銅棒，你所打的這跟銅棒也是要再次連接至建築物之鋼筋上，來確保樓板之接地電阻值小於100歐姆。(都需與中性線短接，請看我其他所發表的文)
台灣水電沒做的接地部分(地底部分)，是沒有把所有之金屬管路(熱水管，自來水金屬管...)等等相連接在一起，比較有差的是熱水金屬管，因為有觸電之疑慮，所以裝設電爐時，一定要加裝漏電斷路器且一定要搭配接地使用。
很多人不曉得以為沒接地，只要裝了漏電斷路器，就不會觸電，請注意看漏電斷路器之包裝，
它有警語寫說:請務必接地!
為什麼呢? 因為如果沒了接地(連獨立接地也沒有)，在漏電時，金屬外殼會有電位存在，且可能無法達到跳脫漏電流，因為沒接地時，漏電時，沒有良好之迴路來使漏電流回至電源側，也就無法達到跳脫電流，所以漏電斷路器不跳脫，要等到你人體來摸漏電之金屬外殼，產生了可以回到電源側之迴路，才跳脫。 所以還是有可能有發生電擊事故!
漏電斷路器一定要搭配系統接地 或者 獨立接地，才能有效地防止電擊事故。 沒了接地，它就可能沒了作用!
使用漏電斷路器，還要記得每月測試來確認是否正常!
這樣你覺得正確的接地重不重要?
會偷工的電工使台灣很多房屋的用電迴路都沒了接地。 電工法規民國50幾年就存在了，我們只要用到法規追訴期的法規就好了，也就是83年所適用的版本，一定有第24條之 設備接地之規範，也就是所有用電迴路需要是三孔式之接地型插座。
這用電迴路之接地在成屋階段就被偷工了，你說這嚴不嚴重! 這個偷工材料成本絕對不會超過 1萬塊台幣，但為了偷這個不到 1萬塊(每戶)的成本，影響了 上百萬 或 上千萬人口 的用電安全。
很多偷工水電為了掩蓋，他們偷工的事實，推給了建商，說建商不做地基裡的接地。 15米下高度之建築，因為雷擊機率較低，法規也沒強制要求裝設避雷針，其實用地基裡的鋼筋網絡就是最佳接地了! 他們也一定接在這個上面了，因為他們如果沒接，台電是不會送電的。 有的更扯，直接掰說要接地，要獨立打一根銅棒至地底。
15米高以上之建築，一定會有接地網絡，因為法規規定要裝設避雷針(引雷針)，所以建商不可能不做，所以一定要用銅線來做接地網絡，且這個接地網絡也一定要與建築結構之鋼筋再次連結，以確保每個層樓之樓板之接地電阻小於100歐姆，這個地底之銅線網絡是要降低因為雷擊時在接地網絡上所形成之線間電壓。
