翻滾吧包子 wrote:
電纜改成XLPE吧我(恕刪)
不過第2位水電師傅有說，
14mm的XLPE比一般14mm整體要再粗一點，有可能現場XLPE拉不過，要有損料錢的準備。
考量我在5樓，怕師傅會做白工，我請他先用14mm一般電線估價了
我看01其他文章有提到，PVC暗管耐熱60度C，
就算拉了14mm的XLPE，安全上總安培好像也不能到75A ?
我還在等報價單，等拿到再請教水電師父。
AR. wrote:
不過第2位水電師傅有說，
14mm的XLPE比一般14mm整體要再粗一點，有可能現場XLPE拉不過，要有損料錢的準備。
單芯電力線是這樣沒錯
以華新麗華為例
[單芯 銅導體截面積14mm2(相當於線徑4.8mm) 有PVC材質的絕緣層(厚度1.4mmx2邊=2.8mm) 無披覆層(厚度0mmx2邊=0mm) ]每一條總外徑是7.6mm x 3條
[單芯 銅導體截面積14mm2(相當於線徑4.4mm) 有PVC材質的絕緣層(厚度1.0mmx2邊=2.0mm) 有XLPE材質的披覆層(厚度1.5mmx2邊=3.0mm) ]每一條總外徑是9.4mm x 3條
PS: 後者的銅導體截面積反而更小，因為絞得更緊，且後者絕緣層厚度更薄，但因為後者多
了披覆層因此總線徑還是比前者大，要不然後者鐵定比前者還細
如果 一條電纜內有3C並不會 剛好相反
以華新麗華為例
[3芯 x 銅導體截面積14mm2(相當於線徑4.8mm) 有PVC材質的絕緣層(厚度1.4mmx2邊=2.8mm)] 有PVC材質的披覆層(厚度1.5mmx2邊=3.0mm) 這一條電纜(內有3芯)總外徑是20.0mm
[3芯 x 銅導體截面積14mm2(相當於線徑4.4mm) 有PVC材質的絕緣層(厚度1.0mmx2邊=2.0mm)] 有XLPE材質的披覆層(厚度1.5mmx2邊=3.0mm) 這一條電纜(內有3芯)總外徑是17.5mm
PS: 後者的銅導體截面積反而更小，因為絞得更緊，且後者絕緣層厚度更薄，因為二者都有披覆層，因此二者的總線徑，很明顯的就是前者比較粗
AR. wrote:
我看01其他文章有提到，PVC暗管耐熱60度C，
就算拉了14mm的XLPE，安全上總安培好像也不能到75A ?
並不是 PVC塑膠管 耐熱60度C
而是電力線的 絕緣層或披覆層 如果是PVC材質的表面溫度只能容許到60度C(可以想見這時電力線裡面的銅導體可能已經有上100多度C了) 否則PVC材質的絕緣層或披覆層就會有融化的疑慮
而是電力線的 絕緣層或披覆層 如果是XLPE材質的表面溫度只能容許到90度C(可以想見這時電力線裡面的銅導體可能已經有200多度C了) 否則XLPE材質的絕緣層或披覆層就會有融化的疑慮
室內配線

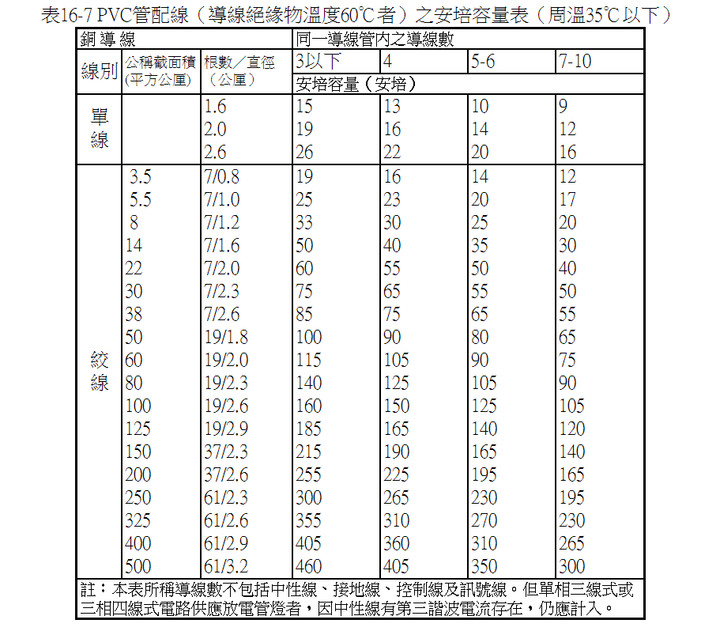

PVC塑膠管(明管或暗管)它的散熱/導熱是最差的(和 磁珠(架空)、金屬管(暗管或明管) 比較起來) 因此它的安全電流 能跑的數值是相對最低的
由於電工法規沒有直接列出 XLPE材質的絕緣層或披覆層(也就是可以容許到其表面溫度到90度C)的安全電流@PVC塑膠管
但我從 銅導體截面積14mm2{PVC材質的絕緣層或披覆層(也就是可以容許到其表面溫度到60度C)的安全電流}@金屬管 vs {XLPE材質的絕緣層或披覆層(也就是可以容許到其表面溫度到90度C)的安全電流}@金屬管} 推算出來的修正係數是1.36363636
銅導體截面積14mm2{XLPE材質的絕緣層或披覆層(也就是可以容許到其表面溫度到90度C)的安全電流}@PVC塑膠管=>50Ax1.36363636=68A
如果台電來配 接戶點~~~電表~~~住家內的配電箱 依據台電的內部標準(這二段 台電是不完全依照電工法規 室內配線規定而是自己有自己的內部標準) 大部分情況下是比照 電工法規室內配線@金屬管的安全電流[不論實際上是走金屬管、走PVC塑膠管、或牽明線](為什麼台電可以不用比照電工法規室內配線的規定，可能理由：可能台電為了方便作業、可能台電不認為他們是室內配線的範圍、可能台電他們爽)，少部分情況(住家去爭取)是比照 電工法規室內配線@金屬管的安全電流x參數(1.07143)的安全電流{台電會現場評估是否可以讓住家吃到最高的安全電流}
如果是你自己請的水電工就看看要不要學台電的內部標準 大部分情況下是比照 電工法規室內配線@金屬管的安全電流[不論實際上是走金屬管、走PVC塑膠管、或牽明線]
也就是
銅導體截面積14mm2{PVC材質的絕緣層或披覆層(也就是可以容許到其表面溫度到60度C)的安全電流}@金屬管=>55A
銅導體截面積14mm2{XLPE材質的絕緣層或披覆層(也就是可以容許到其表面溫度到90度C)的安全電流}@金屬管=>75A
題外話：有人會質疑，住家民眾需要遵守電工法規室內配線的安全電流規範 但台電不需要遵守電工法規室內配線的安全電流規範，是這樣嗎? =>是的，就是這樣，台電說了算。沒錯，就是二套標準
有人會問，住家民眾可以按照台電的內部標準來配安全電流嗎? => 我沒有標準答案，因為是灰色空間
