胡小馬 wrote:
中性線與設備接地接...(恕刪)
中性線與設備接地接在一起不等於設備與系統同共接地。(不能這樣接)
為什麼不等於??? 請說明，不要只講不能這樣接

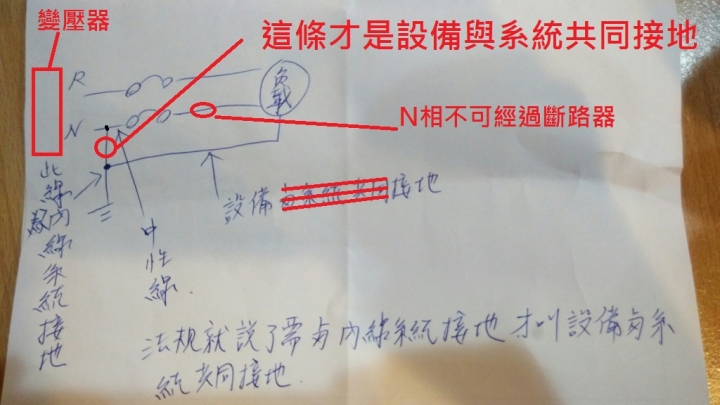

請再看一下我貼出的電路圖之右圖，該接法稱為 TN-C-S (限三線進屋式的)
內線系統接地與設備接地接在一起等於設備與系統同共接地。(電工法規第24節第4項)
看不懂你想說什麼??? 完全錯誤之敘述。
中性線就是系統地，設備接地要和系統地共接，就是要在電表處或配電盤內將 N&G 擇一處來共接，這樣才構成設備接地要和系統地共接
電表中性線接地，盤內 中性線再次再接地說不行，真的無法理解你的迴路意思，為什麼再次接地電壓會不穩，是否可舉例說明。
三線進屋式，就可以在配電盤內將N&G短接，
四線式進屋就是不行，因為接地迴路形成，在盤內會形成迴圈造成壓降，中性線對本地就不是0V，未漏電時，你可能不會被電到，因為壓降很低，當短路時，短路電流可達5000A以上，這個接地迴路之節點電壓就會急遽升高，進而出現在金屬外殼上，摸到金屬外殼的人員就會發生危險了!
"有接地迴路，又有極大電流，節點電壓必在金屬外殼上生成! 迴路定理請再研究研究吧!
這個金屬之節點電壓是對我們所站立的地板而言，也就是電表處所接地之鋼筋水泥。
看不懂也不用再問了，直接去找 IEEE文獻吧!
該PO出之線路圖已經可以說明一切了，什麼時候會造成接地迴路，自己畫個線路圖就應該要懂才對!
分接出去都是用鎖的!!! 且如果用20A NFB 就是要用12AWG(3.5mm^2)導線，根本沒在用單心線! 抄襲人家法規，結果自創 線徑 來惡搞!!!
