LZS2011 wrote:
沒接地線，ECLB一樣會動作，區別只是漏電變成是經由人體或其他物體回流至大地。

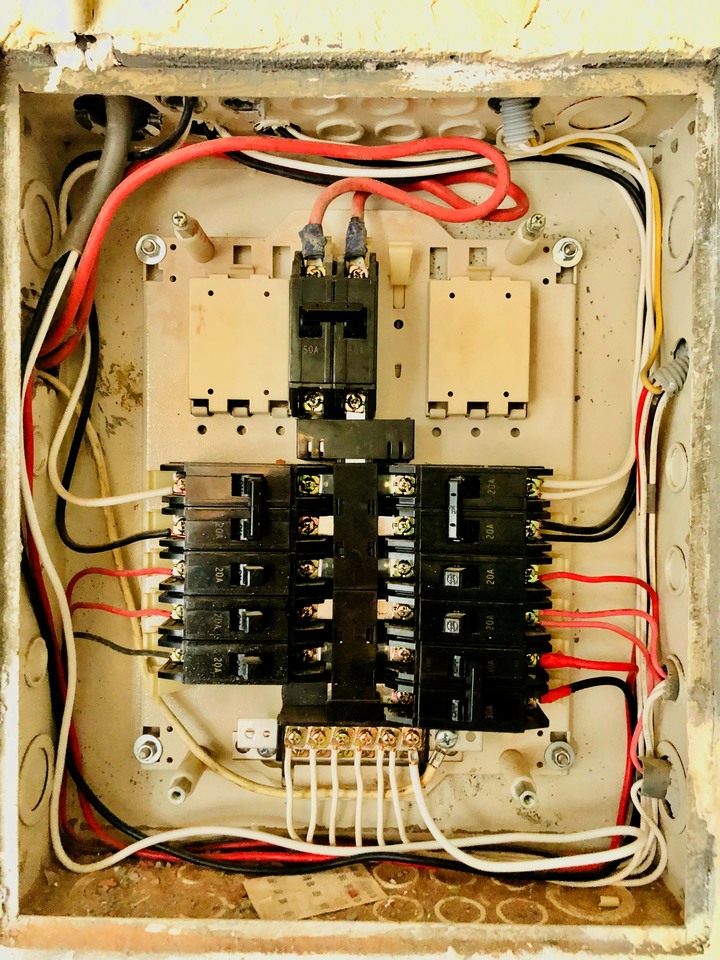

我就是不希望漏電經由人體流至大地才想接地線，但這顆馬達離配電箱很遠，配線管也都埋在地下，要加一條地線至配電箱工程浩大, 才想說直接在馬達旁接地線打入地下, 之前看過很多討論文章似乎地線都要拉回配電箱內的接地銅排, 不知我這樣接會不會有甚麼問題......
godam wrote:
大大說得好!有個問...(恕刪)
我家的農地用電是三相三線(只有三線進電錶, 也沒看到地線),當初有請水電裝一顆變壓器拉出110v, 但是也沒有打接地棒, 可以說完全沒有接地系統, 父母親在田中央裝了一個抽地下水的馬達, 每天看他們在田裡溼答答的開關馬達實在有點擔心, 我打算先在源頭加裝一顆漏電斷路器, 然後把馬達外殼接上一條銅導線直接打入旁邊的地下，這樣可行嗎？會不會有甚麼問題？我的想法是假設發生漏電就會被導入地下而讓漏電斷路器跳脫，不知這樣可行嗎？
1. 漏電流一定都是跑回系統地，不是大地，你現在現場連系統地都沒有，加裝這棵 ELCB有可能也不會跳脫，假設你馬達離台電之系統地百米以上，且於馬達本地打接地銅棒，這個距離之地底阻值有可能大於3.7k歐姆(110V)或 7.3k歐姆(220V)，所以有ELCB不會跳脫之疑慮，因為漏電流將小於30mA跳脫電流。 所以根本解決是要在現場電錶處打一根銅棒至地底(3米長銅棒)，然後將三相三線之接地相再次地接地，且110V變壓器之N相亦接地於此。
2. ELCB沒辦法百分百保護人員，因為它會故障。
3. 唯有正確之接地才能保護人員，也就是須從配電箱拉接地線至馬達金屬外殼，此接地線須與上述之接地點短接出來，也就是達到電源系統之0電位，然後在該迴路加上 ELCB來加快跳脫時間，以確保人員安全，且記得每次下田工作前測試該ELCB (或每月測試該ELCB)。
godam wrote:
我就是不希望漏電經由人體流至大地才想接地線，但這顆馬達離配電箱很遠，配線管也都埋在地下，要加一條地線至配電箱工程浩大, 才想說直接在馬達旁接地線打入地下, 之前看過很多討論文章似乎地線都要拉回配電箱內的接地銅排, 不知我這樣接會不會有甚麼問題......
電工法規就是規定接地要回配電箱的接地盤，公共場所就是要按法規走，但這若是你家發生了甚麼事其實也沒差啦
godam wrote:
是否如我所畫的圖，...(恕刪)

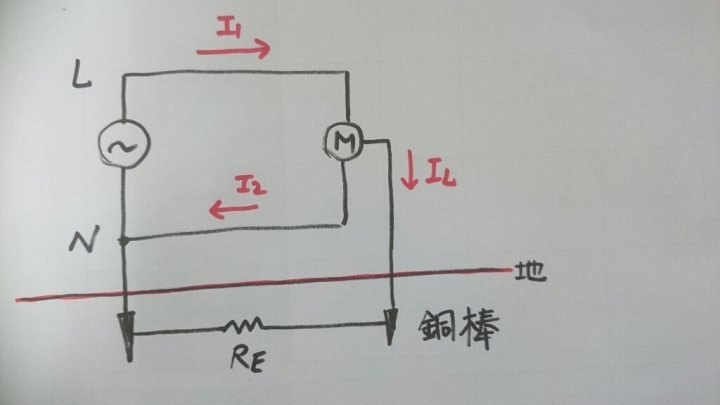

第一張圖沒錯，所以會有一個壓降出現在馬達金屬外殼上(Re上的壓降)，也就是會電死人的(從人體流過漏電流回系統地)。
電源系統之路徑是多元的，只要有路徑，該迴路電流一定流回系統地。
所以獨立接地無法救你，且有裝ELCB也可能因為本地至系統地之間之電阻太高而無法跳脫，且它有故障之疑慮;
唯有在設備處拉地線回配電盤，然後短接至系統地來讓金屬外殼保持0電位，這也是 接地電源系統 之設備地與系統地一定要短接之原因。
第二張圖
隔離變壓器二次測之N相(中間抽頭處)必須接地，才有你所畫的0V，沒有接地就不是0V，所以你畫的圖有錯。
沒了接地，只對人員來講，該電壓就會浮動，沒有參考電位，對機器設備之電壓不變(110/220V)。
當電壓浮動時(對人對地電壓值可以天馬行空)，人員觸摸到二次側，都有可能觸電身亡，你就把它想成是被雷擊即可!
馬達處之金屬接地於漏電時，人員摸金屬外殼，也是會被當放電路徑之一部分，因為系統電源沒有參考電位，所以還是有可能被電到身亡。 請自行參考美國NEC 250.30(二次側之接地)。
所以非接地電源系統，都是特殊場所使用，且都是 "專業人員" 才會接觸到!
