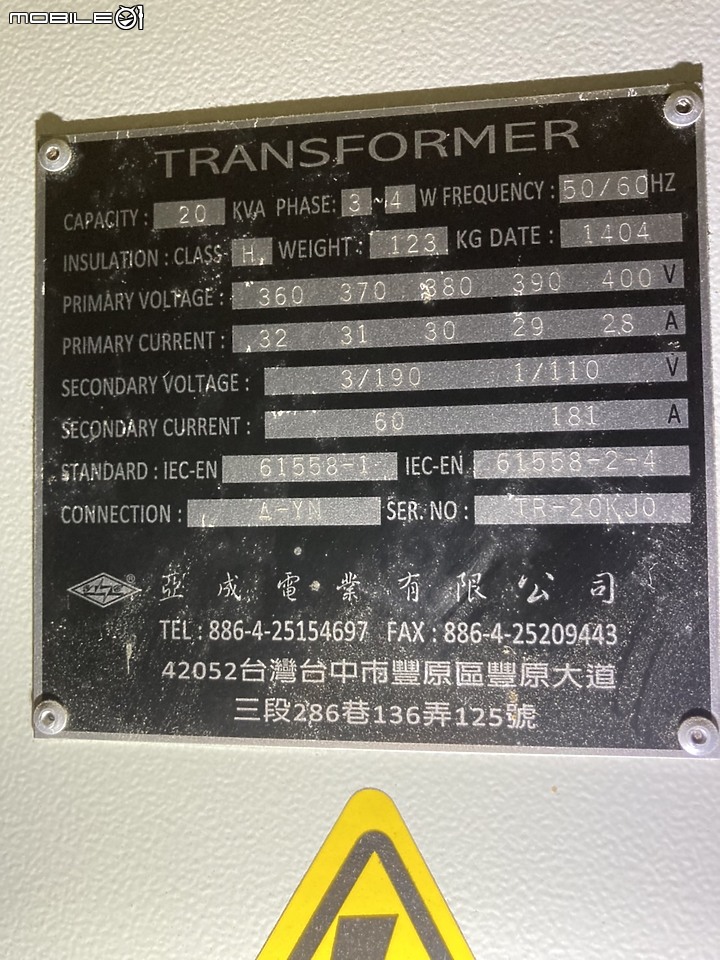

此為該變壓器的銘牌

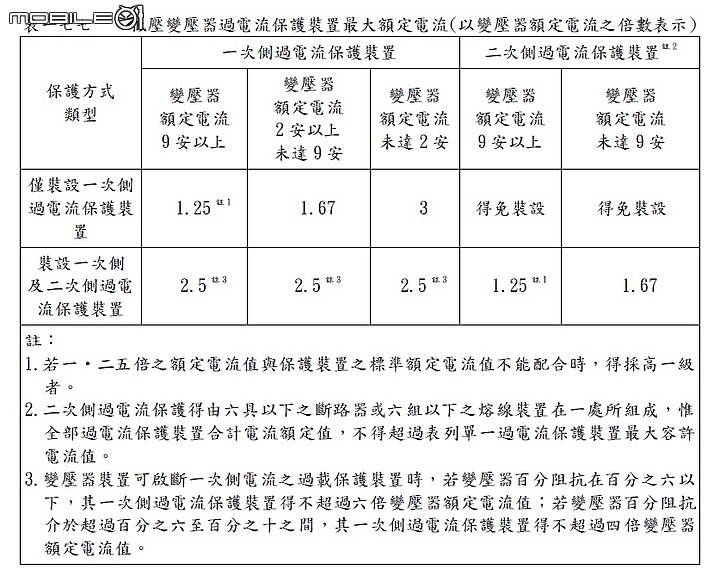

電工法規177條、表177
根據電工法規177條，該變壓器過電流保護裝置可以有以下2種裝置方式
1. 只裝一次側，則該NFB最大安培數不可超過 40A。
解釋: 一次側額定電流 30A x 1.25(表177) = 37.5。因市面上沒有37.5A的NFB，「得」採高一級(表177註一)。
2. 一次側裝75A、二次側裝75A
解釋: 二次側額定電流 60A x 1.25(表177) = 75。一次側額定電流30 x 2.5(表177) = 75。
就我對變壓器粗淺的了解，每個變壓器可超載時間與超載的倍數有關係，當然超載會有溫升的問題，長期而言可能會影響變壓器壽命。但這樣的立法用意，應該還是在不影響用電安全的狀況下，所做的妥協。
建商會這樣配，一方面是保證送審絕對沒問題，另外一個就是可以省成本 (小容量無熔絲自然可以配小線徑的電線，省物料、省工、省時)。
當然如果能夠用相對較小安培數的過電流保護裝置，當然是較安全。變壓器長時間超載當然不好，但以110V要長時間(30分鐘以上)超載，機率也不高，但如果一超載就跳，似乎也只是造成不便。重點是，電線線徑一定要能夠換到能承受無熔絲安培值以上。
雖然這是一個很小的問題，後來也可能會照建商的配置，但能夠在各位大大身上學習到知識，真心感到非常感恩，也謝謝大家對安全的重視與提醒。
Chrisshan wrote:這是二次側也需要60A NFB的原因，只要任一相負載超過60A就會跳掉。
這點我有點不清楚，您是說二次側有任何一相電流就算已達 100 A(未達您說的103.6 A)，一次側的30A無熔絲也不會跳嗎? 那這樣法規規定可以只裝置一次側的過電流保護也太危險了...
法規寫的那是針對台電配電變壓器，台電的採購合約本來就有容許超載範圍，一般用戶自備變壓器還是依照容量保護比較實在。
Chrisshan wrote:沒有缺失，建商依變壓器容量限制一、二次側電流，NFB電流值配置很適當。
而且如果您說1.25是除數，那表上其他的1.67, 2.5, 3除下來根本NFB安培數會變超小。照您所說的，那這樣我現在這個建商有送審的電盤根本就有重大缺失，違法驗收!
以1.25倍安全餘裕度來說，您這顆20KVA變壓器最大可靠負載是16KVA，安全餘裕度都是打折的。
----------------------------------------------------------------------------------------------------
至於這顆20KVA變壓器是否夠用？這就要看您新府上用電迴路如何配置？
一般來說是很夠用，三組110V 60A可供12迴路15A同時滿載用電，這只是用來供應插座，其他固定設備如 空調、照明、電灶、電熱水器等，直接從三相供電，三相四線式供應單相220V時是有中性線的，用來供應220V迴路很好用。
以前上班的廠辦權狀超過200坪，也是三相四線式380V/220V供電系統，變壓器才15KVA，使用了20幾年從沒遇過不夠用的問題，您是住家又是20KVA，只要配置得當應該很夠用才是。
Chrisshan wrote:
針對法規面，我有找「電力工程技術規範資訊系統 / powerinstall.org.tw」諮詢 「用戶用電設備裝置相關法規」，希望能得到解答，而他們的回覆與當初我的理解相同。
此為該變壓器的銘牌
電工法規177條、表177
根據電工法規177條，該變壓器過電流保護裝置可以有以下2種裝置方式
1. 只裝一次側，則該NFB最大安培數不可超過 40A。
解釋: 一次側額定電流 30A x 1.25(表177) = 37.5。因市面上沒有37.5A的NFB，「得」採高一級(表177註一)。
2. 一次側裝75A、二次側裝75A
解釋: 二次側額定電流 60A x 1.25(表177) = 75。一次側額定電流30 x 2.5(表177) = 75。
就我對變壓器粗淺的了解，每個變壓器可超載時間與超載的倍數有關係，當然超載會有溫升的問題，長期而言可能會影響變壓器壽命。但這樣的立法用意，應該還是在不影響用電安全的狀況下，所做的妥協。
建商會這樣配，一方面是保證送審絕對沒問題，另外一個就是可以省成本 (小容量無熔絲自然可以配小線徑的電線，省物料、省工、省時)。
當然如果能夠用相對較小安培數的過電流保護裝置，當然是較安全。變壓器長時間超載當然不好，但以110V要長時間(30分鐘以上)超載，機率也不高，但如果一超載就跳，似乎也只是造成不便。重點是，電線線徑一定要能夠換到能承受無熔絲安培值以上。
雖然這是一個很小的問題，後來也可能會照建商的配置，但能夠在各位大大身上學習到知識，真心感到非常感恩，也謝謝大家對安全的重視與提醒。
建商會這樣配..這和成本沒有關係
20KVA的變壓器..190/110的就是60A的NFB
不會有人跳過那個190硬是配的100A的上去
又不是白爛=-=
一直在和你講這東西不是大就安全
而是要看你的配置去選
你選了20KVA那就是二次只能60
你想換100A..麻煩去換35KVA的變壓器
不然有合格證照的應該都不會私下幫你換大
旦你一直執著的大才是安全
能加大..遠比一切重要
結果整路問下來
有人支持你嗎
旦你還是堅持想換大
直接點
不信就自己換大吧
像我前面說的
死又不是死我家
出事是你在出事
Chrisshan wrote:
針對法規面，我有找「(恕刪)
我認為是你閱讀理解問題
1.銘牌上寫著1 /110v 180A
但你現場的配電盤 明明是 3/110v 所以60A 應該是對的。
2.依法規名稱：用戶用電設備裝置規則
第一百七十七條
變壓器過電流保護應符合左列規定：
一、每一組低壓變壓器應於一次側加裝過電流保護器。該保護器之電流額
定或標置值除左列另有規定外，應不超過變壓器一次額定電流之一‧
二五倍。
這就是你PO的那個表。
但法規文字是寫「應不超過」，就是最高不能超過，法規留了一個容許範圍讓你使用，但沒人規定要用到極限。
就像汽車最高時速度是220KM 極少人 會開到220KM。
用電也是，依建築物使用用途，建築師、機電技師在規劃時，是用「常人」的使用習慣去做規劃~~
就像你說的 如果要用1.25倍做最大應用，那電線 要從5.5平方 換成8平方，二次側60A電線要從14平方換成125平方。
這單單不是只要換電線就好，配管的管線 也要加大 不然拉不過。
整體建築成本拉高，售價點要拉高，消費者買不買單？
如同你說的 該社區有200戶 但只有你1人有這個問題，那麼其它199戶 要不要因為1戶的特殊用途 讓整個建築成本上升？然後 大家都用不到這個上限？
建築房子 也有規定，住宅1平方米地板耐重要200kg, 那是最少，能不能做到2噸？
我想在房子裡 擺一台塑膠射出機。
當然行，加錢就可以。
最後，你的疑惑 是不會有的，因為你110V 是3線，就是60A*3，
180安培的使用量。只要你做好用電分配 就絕對不可能會跳電，這才是事實。
Chrisshan wrote:前面說的二次側到達100A一次側30A NFB還不會跳，是指在您不想裝二次側NFB，與負載集中在一相另兩相空載，在這兩種狀態下才會發生，所以二次側60A NFB一定要裝。
單純好奇：為何二次側單相達100A，一次側的30A無熔絲不會跳? 因為二次側單相如果達100A，理論上一次側單相應該早就超過30A，是因為delta接線的關係嗎? 我還以為相位差是會影響電壓(1.732)，電流也會嗎?
您都說了一次側裝了30A NFB，當負載集中在一相另兩相空載時，這30A集中提供給1個初級線圈，可以提供多少電量？30A*380V=11400KVA，二次側110V電流就是103.6A，這不是遠遠超出6.67KVA規格嗎？
20KVA三相變壓器每相功率6.67KVA，380V每相初級圈滿載電流是17.5A，會裝設30A NFB是因為兩個相接在一條線(DELTA接線)，但因120度相位差關係，線電流不是2倍，是1.732倍，17.5*1.732=30.3A。
Chrisshan wrote:三相電流合力當然也有1.732的關係。
我還以為相位差是會影響電壓(1.732)，電流也會嗎?
Chrisshan wrote:110V有三組，每組60A，60A*3=180A，有這麼難理解嗎？
而且銘牌上面的二次側還有標明110V單相可以達180A，這... 超出我的理解範圍。
