請問一下這樣有無接地線? (第4頁)

Kudostome

Kudostome
個人積分：949分
文章編號：57095723

949分

31樓

2015-08-18 14:30

Michael's OSx86 wrote:
剛剛看了一下還沒測...(恕刪)

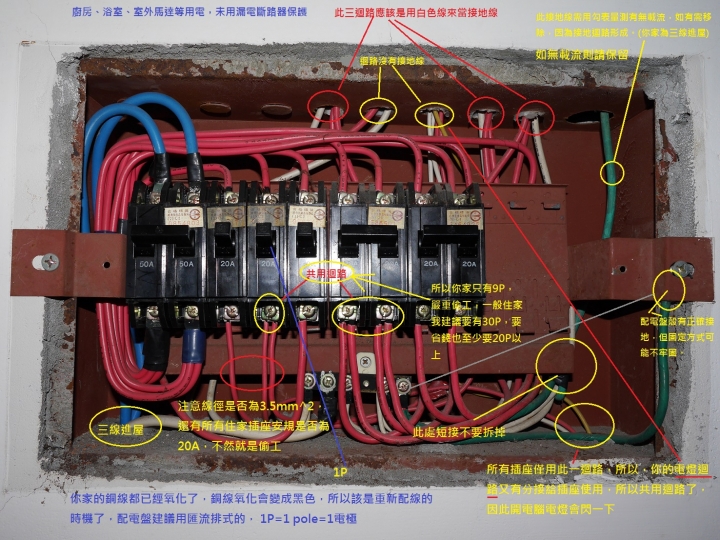

請看此圖: 其他注意事項請參考其他兩篇!

Michael's OSx86

Michael's OSx86
個人積分：225分
文章編號：57103593

225分

32樓

2015-08-19 0:28

Kudostome wrote:
請看此圖: 其他注...(恕刪)

感謝

我再找時間研究一下

之前有爬過一段時間的文去了解這方面的事過

所以算是有預習吧

您的文章我都看過了

我需要再整理一下

Michael's OSx86

Michael's OSx86
個人積分：225分
文章編號：57641504

225分

33樓

2015-09-30 15:58

Kudostome wrote:
請看此圖: 其他注...(恕刪)

有五點問題還想請教一下

1.請問右上角的綠線可能會接往哪個地方？

如果沒有鉤錶，可以靠我的電表量嗎？(型號：fluke 117)

測量載流要關掉哪些東西？還是跟平常一樣的用電同時去測量

2.我家的電，比較可能在哪裡與中性接地啊？(電表？電箱？)

3.左邊一堆火線綁一起接在NFB上不會有問題嗎？

這樣怎麼增加迴路？

4.要拆掉中性線是不是該把總開關關掉？

5.請電匠在電表前裝開關好嗎？

P.S.

我家的插座通通都是兩孔的

最近雖然先改成三孔方便插插頭

但是插座內部接地線的地方是完全沒接任何線的

(因為根本沒拉地線 (25年左右老公寓))

anne5256

anne5256
個人積分：257分
文章編號：59229011

257分

34樓

2016-02-18 16:58

Kudostome wrote:
沒有正確接地!台灣...(恕刪)

備份一下...好文章...

yite

yite
個人積分：11分
文章編號：63023775

11分

35樓

2017-01-12 10:46

備份＋1, 順便複習一下電工法規

如果有一天，前面沒有人

sahieggyen

sahieggyen
個人積分：5分
文章編號：63039853

5分

36樓

2017-01-13 16:05

哇~~這位K大說話真是有讀書人應有的霸氣！！說的好威唷！
我想K大應該是高學歷的相關科系學生吧？並非開業或在職的水電師傅吧？所以用詞才會如此直接又帶著點陌生吧！我不清楚法規上有無規定開關箱要幾P才算合格，但我知道如果以K大的理論來看，說好聽一點是符合安全法規保障生命財產，說難聽一點應該就是浪費錢跟材料吧！如果你是開業中的老闆我到是蠻想了解以如此安全的施工你的報價是多少？如果是在職的水電師傅你應該是蠻常跟老闆有爭吵的吧？還有請教一下你貼出來那圖，那顆漏電斷路器是110V還是220V？還是共用型的呢？不太懂為啥一邊是地線另一端又是接地線？那到底是地線還是接地呢？

Kudostome

Kudostome
個人積分：949分
文章編號：63045493

949分

37樓

2017-01-14 7:59

sahieggyen wrote:
哇~~這位K大說話...(恕刪)

地線 & 接地線為同為 "接地未帶電導線"，地線為接地線的簡稱。

就三相ELCB 啊!

成本根本增加不到2萬塊，會偷工的水電根本是在某財害命，我國每年有很多人是因為電氣火災死亡的!

godam

godam
個人積分：32分
文章編號：63080868

32分

38樓

2017-01-17 21:34

Kudostome wrote:
成本根本增加不到2萬塊，會偷工的水電根本是在某財害命，我國每年有很多人是因為電氣火災死亡的!

大大說得好!
有個問題可否請教一下.....

我家的農地用電是三相三線(只有三線進電錶, 也沒看到地線),當初有請水電裝一顆變壓器拉出110v, 但是也沒有打接地棒, 可以說完全沒有接地系統, 父母親在田中央裝了一個抽地下水的馬達, 每天看他們在田裡溼答答的開關馬達實在有點擔心, 我打算先在源頭加裝一顆漏電斷路器, 然後把馬達外殼接上一條銅導線直接打入旁邊的地下，這樣可行嗎？會不會有甚麼問題？我的想法是假設發生漏電就會被導入地下而讓漏電斷路器跳脫，不知這樣可行嗎？

NetBuyer

NetBuyer
個人積分：77分
文章編號：63088560

77分

39樓

2017-01-18 14:34

godam wrote:
大大說得好!有個問...(恕刪)

糟了, 學校學的都忘光, 追一下 ..

LZS2011

LZS2011
個人積分：72分
文章編號：63089599

72分

40樓

2017-01-18 16:06

godam wrote:
大大說得好!有個問題...(恕刪)

接地線主要的作用將設備外殼接地，當漏電時，不會電到人造成傷害，
並不會讓漏電情況中斷；

ECLB是防漏電這種異常情況一直持續下去；

沒接地線，ECLB一樣會動作，區別只是漏電變成是經由人體或其他物體回流至大地。

另外，當人體不小心同時碰到火線和中性線時，這不叫漏電，人體變成負載(和家電一樣)，漏電跳脫功能在此種情況是沒用的；

所以您打銅棒及加ECLB兩者並不互相衝突。
