100% 正確之接地觀念! 住宅電源所有用電出線接口和金屬接線盒沒接地線隨時會有漏電造成住宅起火&觸電身亡之風險!

Kudostome wrote:
*****未經本人同(恕刪)
好知識.先做個記號....感恩喔
gy5677

各位大師想請教~目前在整理房子,已做接地(打六根6尺銅棒,火藥熔接,設接地測試箱,電阻測得5歐姆以下)。是不是從測試箱拉一條去電表箱與中性線相接,再拉一條去室內匯流排接地銅排,這樣N-G就不用互接?

2022-01-24 14:47
Kudostome wrote:
*****未經本人同(恕刪)

這篇文章很有深度,感謝大大提供的好文章。
請教一下

小弟所在區域太常停電,早上9點停到下午5點,可以說是幾乎整個白天都沒電,連電風扇都沒有相當痛苦。
最近想到手邊還有以前工作用留下來的7000W發電機,想說能不能在停電期間把發電機並到電箱裡,這樣不同區域的電扇都能使用,不用拉一堆延長線,甚至吊扇、水塔馬達都能直接用。

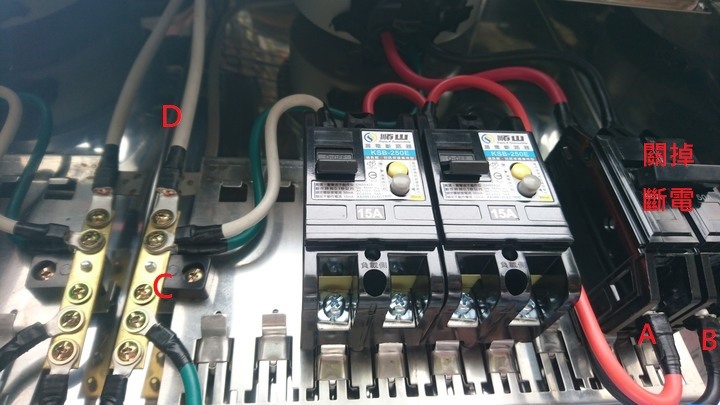

不過目前想到幾個問題,若將220V兩條火線接上總開關下方後(下圖A、B點),還需要一條中性線這樣才有110V可用(下圖C點),
1.此時原先台電下來的中性線需不需要拆除斷開? (下圖D點) 以確保不會有任何電、漏電送到外網市電影響到台電施工人員?
2.若台電已復電,此時D點中性線是斷開的情況,會不會有什麼狀況? 因為我所知台電會檢查中性線要接地歸零才會裝錶送電,是為了確保安全,所以若復電後沒有任何電器使用,短時間內中性線沒接應該不會有事。

我有想到一個方法可以不用拆D點,就是再多加一條銅排,把所有電器中性線移到新的銅排,舊銅排就保留接地和上面下來的中性線,然後在新、舊銅排中間加一顆無熔絲開關做連接,這樣就可以完全對外阻隔同時保留台電中性線接地。

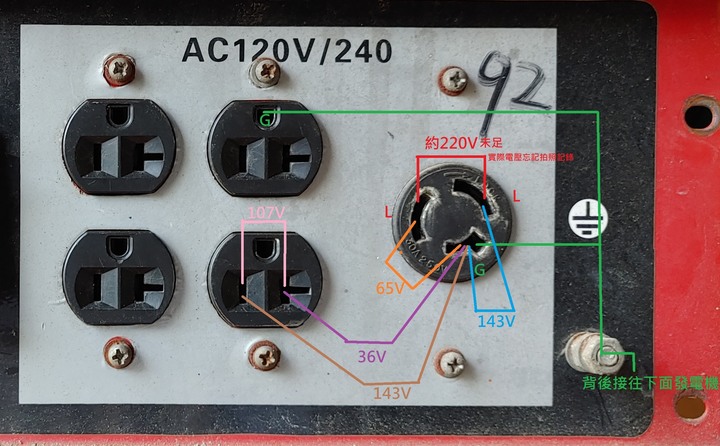

另外關於發電機的電壓也有疑慮,目前220V的部分量起來是在200V出頭,實際到哪我忘了拍照記錄,但任一火線對地電壓非常奇怪,且110V的中性線對地不是0V而是36V。如下圖標示

原以為是因為整台機器沒有接地的關係,但後來想想這種行動式的機器怎麼可能有人帶去工地後還去做接地?而且220V兩條火線對地電壓也差太多了,有高手知道是什麼原因嗎?是否真的是引擎後面那顆發電機線圈有問題?


感謝
整篇寫得很好, 大部分都對. 但樓主太有自信...
"將中性線接地至地基裡的鋼筋上(台灣普遍之作法,一般建物(15米高以下)地基裡的鋼筋來做接地就撮撮有餘了(比你自己插一根銅棒至地底還佳),除非你住的是摩天大樓,一定要有接地網絡)。"

這段話很有問題,絕對不是100% 正確,不要誤導人家!
1. 要與大地接觸良好 地基鋼筋勢必裸露直接與大地銜接.但這樣不就違反建築規則 ?正常灌漿是不會讓鋼筋裸露.
不裸露阻抗會多高?,裸露鋼筋水泥強度會不足.
2. 鋼筋銜接處阻抗有可很高..達不到100歐姆標準,
3. 當漏電電流時流經鋼筋因阻抗產生降... 除電氣設備感電外,鐵梯 欄杆 等金屬都會電人!.
4. 你看過哪一國國家標準這樣定. 可以省錢省工 他們都是傻瓜?

"地基裡的鋼筋來做接地就撮撮有餘" 絕對不是正確.不管是大樓,還是透天,接地有接地的工法,不要誤導別人!
jhon wrote:
整篇寫得很好, 大部...(恕刪)

好幾年沒進來這個網站,
無知的您,要批評也要有水準一點!

請自己去想想,看會不會開竅一下:
1. 水泥地就不是大地嗎?你在家裡時,是站在何處?大地的阻抗是隨時跟著環境因素在變化。
2. 還在那邊糾結100歐姆,接到鋼筋也保證100歐姆以下啦!接到鋼筋時,你腳底下水泥地內的鋼筋就是0電位 ,住家的接地重點是要把進屋的N 線,拉到與本地同電位。 15米以下建築物鋼筋網絡就類似於接地網絡了,還在那邊糾結。
3. 笑你不會先劃出等效電路圖來看看,不然,你就不會有這番言論了!
4.不信我,沒關係啊,至少把 IEC earthing 或 NEC grounding章節,還有 bonding部份念過一次再來! 我也是從這裡學來的,所以絕對不會錯啦!因為是全世界的電學專家背書的。
5. 網路很多鍵盤神人,我這篇文章居然10年了,當初是因為在網路上看不到自己認可的文章,網路上劃錯等效電路圖的一大堆(含某些教科書),所以自己學有公信力的全球IEC標準和美國的NEC法規,且無私的寫了這一篇,很顯然地擋到了很多違法偷工的人的財路,和惹毛了許多不願意認錯的教學者!所以這麼多人亂入的批評和指教,大家請睜大你的眼睛看清楚喔!

6. 請自己把 IT, TT, TN 接地系統學清楚,學會的你就不會進來批評了!
DylanAAGG wrote:
請教一下 小弟所在區...(恕刪)

小弟所在區域太常停電,早上9點停到下午5點,可以說是幾乎整個白天都沒電,連電風扇都沒有相當痛苦。
最近想到手邊還有以前工作用留下來的7000W發電機,想說能不能在停電期間把發電機並到電箱裡,這樣不同區域的電扇都能使用,不用拉一堆延長線,甚至吊扇、水塔馬達都能直接用。
很久沒進入此網,現在才看到了你的提問,備註:我家也很鄉下,被停怕了,所以,
N年前也自備發電機來應急。

不過目前想到幾個問題,若將220V兩條火線接上總開關下方後(下圖A、B點),還需要一條中性線這樣才有110V可用(下圖C點),
1.此時原先台電下來的中性線需不需要拆除斷開? (下圖D點) 以確保不會有任何電、漏電送到外網市電影響到台電施工人員?
中性線不用拆,不會影響台電施工人員,因為該帶電導線為被接地的一線,也就是對本地都是0電位,且市電或發電機斷電時,已無迴路形成,故不會構成問題;
回問題2:中性線不可拆斷開,因為復電時會燒電器。


2.若台電已復電,此時D點中性線是斷開的情況,會不會有什麼狀況? 因為我所知台電會檢查中性線要接地歸零才會裝錶送電,是為了確保安全,所以若復電後沒有任何電器使用,短時間內中性線沒接應該不會有事。

我有想到一個方法可以不用拆D點,就是再多加一條銅排,把所有電器中性線移到新的銅排,舊銅排就保留接地和上面下來的中性線,然後在新、舊銅排中間加一顆無熔絲開關做連接,這樣就可以完全對外阻隔同時保留台電中性線接地。

發電機的中性線和台電的中性線直接對接,不可接斷路器
另外關於發電機的電壓也有疑慮,目前220V的部分量起來是在200V出頭,實際到哪我忘了拍照記錄,但任一火線對地電壓非常奇怪,且110V的中性線對地不是0V而是36V。如下圖標示
因為未在本地接地,所以電位是浮動的,且發電機本身之 N 和G未短接。
原以為是因為整台機器沒有接地的關係,但後來想想這種行動式的機器怎麼可能有人帶去工地後還去做接地?而且220V兩條火線對地電壓也差太多了,有高手知道是什麼原因嗎?是否真的是引擎後面那顆發電機線圈有問題?因為發電機的電位是浮動的,發電機線圈沒問題,你在220v插座所欠缺的是中性線N的引線,要改成4孔插座, 才可引接出來並接市電(共4條線, L1,L2,N,G),N -G需在電錶處短接, 配電盤和發電機端的 N -G皆不可短接,市電L1,L2, 和發電機的L1,L2,請接到切換開關即可(手動雙極雙投開關或 ATS),發電機的N直接對接台電的 N, 發電機的G直接對接台電電錶處的 N
hiushius wrote:
請問如果是4樓透天,4...(恕刪)

請問如果是4樓透天,4顆電錶,1樓1顆電錶。那我是打一根接地棒。然後接一條接地線到配電盤,然後G-N短接
然後G再接上去2~4F配電盤。 G-N還要在短接嗎?

已在1F 的電盤短接N-G, 2-4F的 N-G 不可再次短接, 2-4F的G, 要從1F的 G 拉上去給各樓層使用(1 F拉到2F,2F拉到3F,3F拉到4F, 省些線材)。


還是要從接地棒分4條接地線到1~4F配電盤,然後G-N短接呢?

如要拉四條G至各樓層,在1F時,就要將4條G接短接至電錶處的N,不要在各樓層短接。短接後記得要排除所形成的接地迴路。
Kudostome wrote:
好幾年沒進來這個網站,
無知的您,要批評也要有水準一點!

請自己去想想,看會不會開竅一下:
1. 水泥地就不是大地嗎?你在家裡時,是站在何處?大地的阻抗是隨時跟著環境因素在變化。
2. 還在那邊糾結100歐姆,接到鋼筋也保證100歐姆以下啦!接到鋼筋時,你腳底下水泥地內的鋼筋就是0電位 ,住家的接地重點是要把進屋的N 線,拉到與本地同電位。 15米以下建築物鋼筋網絡就類似於接地網絡了,還在那邊糾結。



遇到這麼有自信,但又欠缺.....,真的很無言!

1. 水泥地絕不是所謂接地工程指的大地!
2. 接到鋼筋絕對不會保證100歐姆以下!

電工法規那些制定接地工法都是傻子
還有那些花大錢做接地工程都是笨蛋!
鋼筋綁一綁就好啦!
jhon 2023-08-27 22:20 338樓
遇到這麼有自信,但又欠缺.....,真的很無言!


我的文是全球電學專家所教的,你如果認為有錯,請提供全球有公信力的書本/章節來證明,我這人會認錯的,並來稱讚您,不要只會嘴砲!
jhon 2023-08-27 22:20 338樓
遇到這麼有自信,但又欠缺.....,真的很無言!

1. 水泥地絕不是所謂接地工程指的大地!

你又錯啦,大地是指地球 earth, 所有在地球上的任何地形物,都是屬於大地!IEC & NEC 都有定義喔!


2. 接到鋼筋絕對不會保證100歐姆以下!

可憐喔!連鋼筋的阻值是多少都不知道喔!上百條鋼筋埋在地基裡,不會小於100歐姆以下喔,你確定?



電工法規那些制定接地工法都是傻子
還有那些花大錢做接地工程都是笨蛋!
鋼筋綁一綁就好啦!


我國電工法規用抄襲的,有些有出錯喔!
我國連考水電執照的等效電路圖都出錯喔!
我有講 15米以下建築物喔,因為被閃電打到的機率較低,接到鋼筋時,你家屋角被閃電打到你人也會無事啦,因為鋼筋網絡就類似於法拉第籠了,只是電器都壞了。





誰是無羞恥心之人,由大家來評斷喔,只會講別人錯,我教你,你不信,請你去看書,連看都不看,自以為是的,到底是誰啊!

要證明你錯誤很簡單,請看影片1:30秒。哈哈哈哈哈!
[/iframe]https://youtu.be/2ZW63Pg0NCY?si=nbJv_c5kDEsK-sfj[/iframe]

影片
引言
jhon 2023-07-01 22:52 334樓
整篇寫得很好, 大部分都對. 但樓主太有自信...
"將中性線接地至地基裡的鋼筋上(台灣普遍之作法,一般建物(15米高以下)地基裡的鋼筋來做接地就撮撮有餘了(比你自己插一根銅棒至地底還佳),除非你住的是摩天大樓,一定要有接地網絡)。"

這段話很有問題,絕對不是100% 正確,不要誤導人家!
1. 要與大地接觸良好 地基鋼筋勢必裸露直接與大地銜接.但這樣不就違反建築規則 ?正常灌漿是不會讓鋼筋裸露.
不裸露阻抗會多高?,裸露鋼筋水泥強度會不足.
2. 鋼筋銜接處阻抗有可很高..達不到100歐姆標準,
3. 當漏電電流時流經鋼筋因阻抗產生降... 除電氣設備感電外,鐵梯 欄杆 等金屬都會電人!.
4. 你看過哪一國國家標準這樣定. 可以省錢省工 他們都是傻瓜?

"地基裡的鋼筋來做接地就撮撮有餘" 絕對不是正確.不管是大樓,還是透天,接地有接地的工法,不要誤導別人!
