請教壓接端子及wago連接器的問題

mrshin

mrshin
個人積分：38分
文章編號：80358864

38分

樓主

2021-01-04 22:47

港都狼仔 wrote:
對，就是套住WAGO接續頭部分就好，一個頭套一個，下面的線不用(因為自己有絕緣皮)
如果覺得線亂亂難看，可以去裁理線架，然後一條一條排進溝槽
整線部分沒有定則，看手邊材料及個人創意自由發揮

感謝說明

我原本也有打算用這種線槽把線都塞進去
後來看網頁資料有一條法規說管內電線面積不能超過40%
不知考量的點是散熱還是其它原因
所以才想說問看看要隔起來的話是否得要分開隔

港都狼仔
個人積分：31552分
文章編號：80359684

31552分

22樓

2021-01-05 0:39

mrshin wrote:
感謝說明我原本也有打(恕刪)

不是要全塞入，只是利用其多個平行小溝槽來把線排整齊

mrshin

mrshin
個人積分：38分
文章編號：80368994

38分

樓主

2021-01-05 20:56

港都狼仔 wrote:
不是要全塞入，只是利用其多個平行小溝槽來把線排整齊

感謝說明..原來是把線槽轉90度..等線槽到貨來試看看

mrshin

mrshin
個人積分：38分
文章編號：80370539

38分

樓主

2021-01-06 0:40

3.5平方的電線剛到貨
沒想到到有兩層厚皮很難剝XD

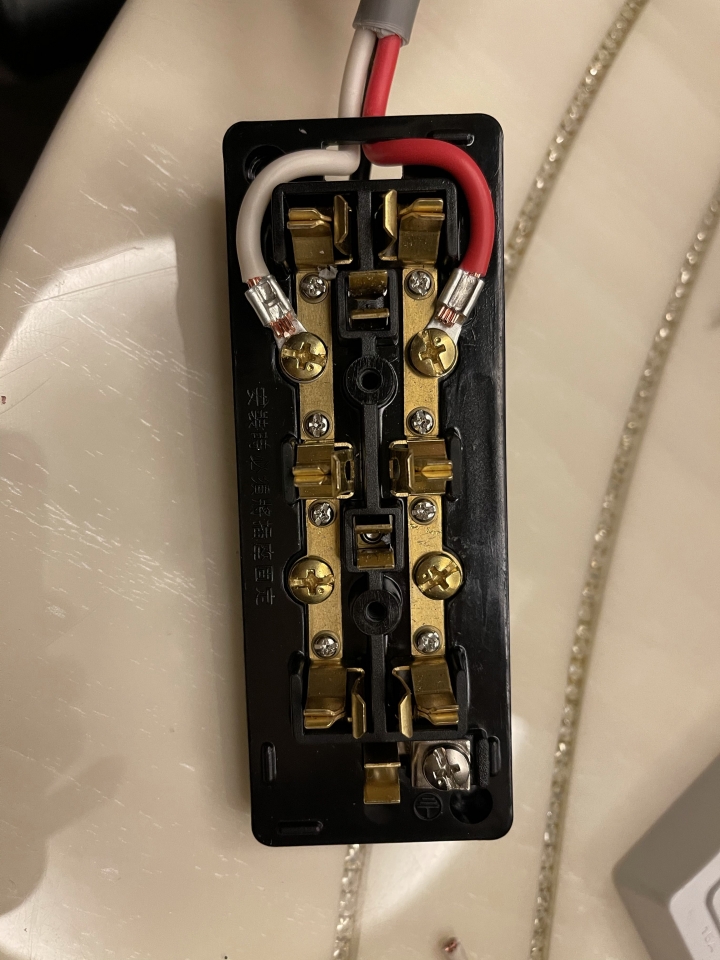

先壓接了兩個o型端子(RNB3.5-4)鎖上電木插座

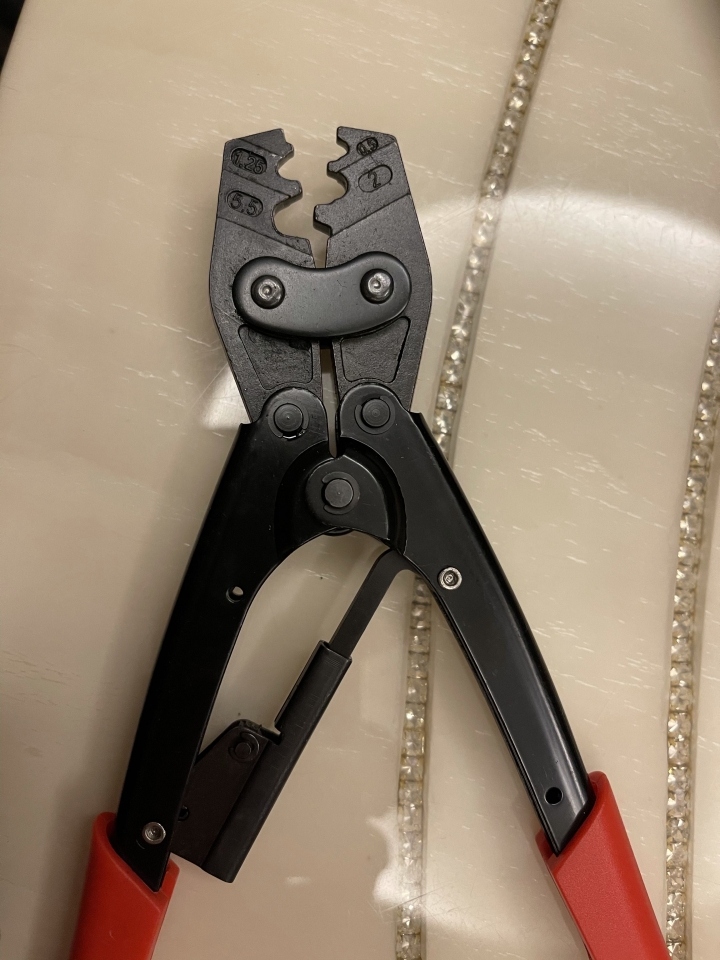

想請教一下這支壓接鉗沒有3.5這個尺寸
我右邊紅色用5.5壓左邊白色用2壓
請問該用哪個size好？還是一定要用3.5的來壓？

港都狼仔
個人積分：31552分
文章編號：80370579

31552分

25樓

2021-01-06 0:50

mrshin wrote:
3.5平方的電線剛到(恕刪)

最好是要相符的，因為太大洞壓不緊，太小洞又有施壓過大問題(容易導致破裂)

chih_haohung
個人積分：5354分
文章編號：80379325

5354分

26樓

2021-01-06 19:36

mrshin wrote:
請問該用哪個size好？還是一定要用3.5的來壓？

電工法規說要用符合尺寸的壓接鉗來壓接

mrshin

mrshin
個人積分：38分
文章編號：80381456

38分

樓主

2021-01-07 0:47

港都狼仔 wrote: 最好是要相符的，因為太大洞壓不緊，太小洞又有施壓過大問題(容易導致破裂)

chih_haohung wrote:
電工法規說要用符合尺寸的壓接鉗來壓接

感謝兩位回答

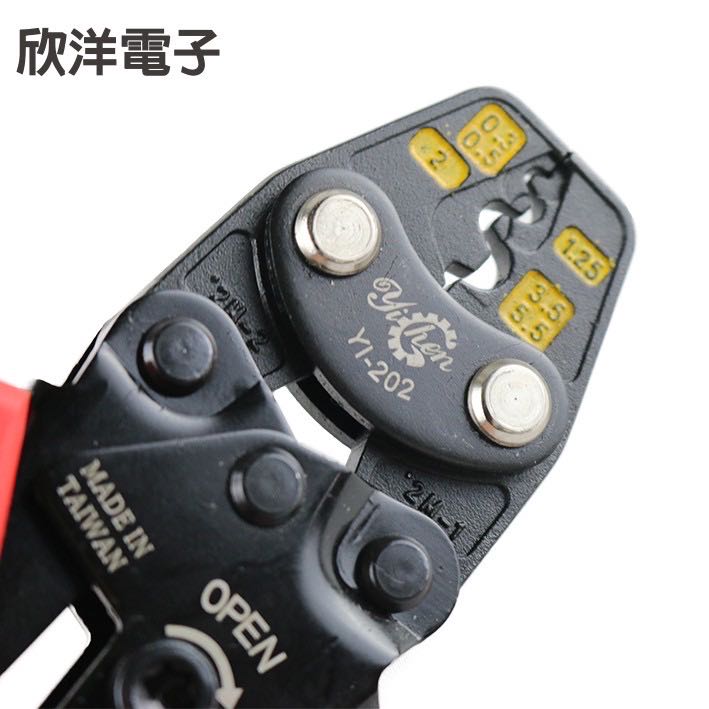

在網路上看到有支壓接鉗長這樣
3.5和5.5在同一格

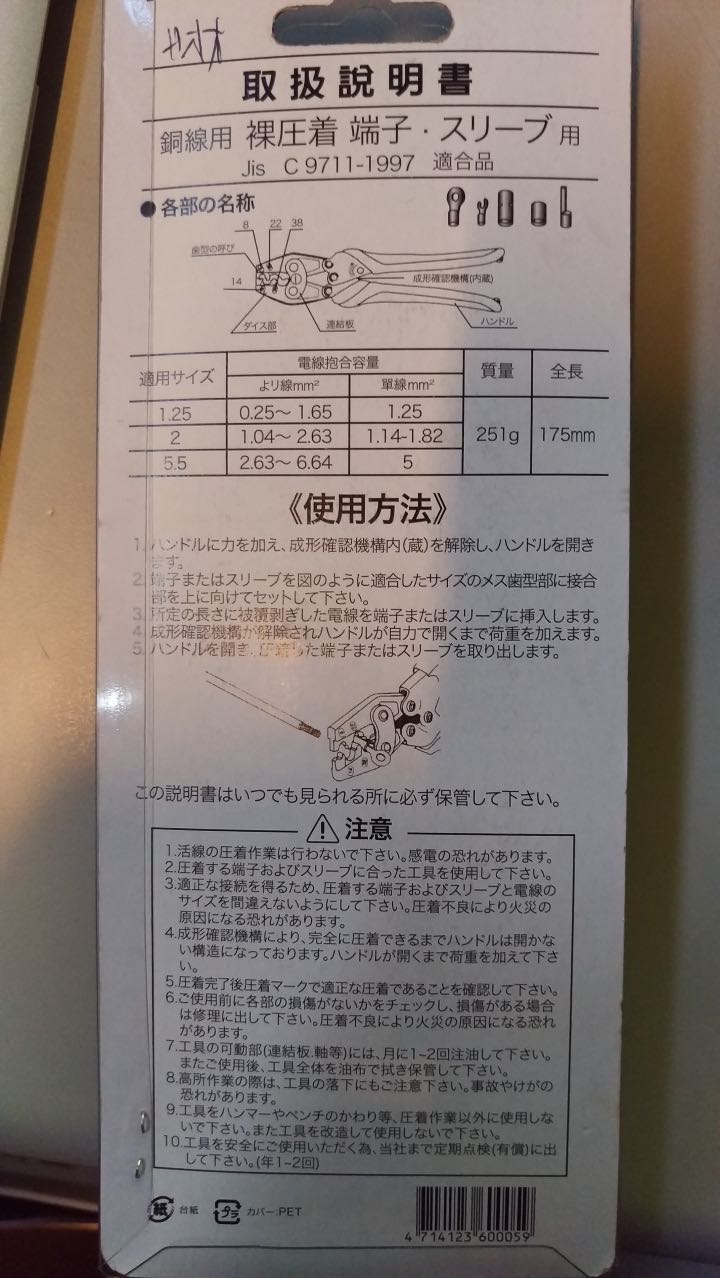

後來又看到有支壓接鉗的說明書是這樣

看起來5.5那格適用的range蠻廣的
我自己用5.5壓3.5平方的線也是蠻緊的拿鉗子扯也扯不下來
反倒是昨天用2壓的那格有一點扁有稍微補了一下醜醜的焊錫

港都狼仔
個人積分：31552分
文章編號：80381780

31552分

28樓

2021-01-07 2:42

mrshin wrote:
感謝兩位回答在網路上(恕刪)

表格有提到，針對單芯與絞線有不同的適用線徑，要依照目前選用線材去決定，然後端子還有分沒護套與有護套的
