[求救]DIY換牆上的電燈開關, 應該算搞砸了..... (第3頁)

_Emil_

_Emil_
個人積分：6001分
文章編號：72057242

6001分

21樓

2019-02-14 0:31

花個幾百請師父弄不就好了，不怕出事情嗎……

jo4i0

jo4i0
個人積分：27分
文章編號：72057268

27分

22樓

2019-02-14 0:35

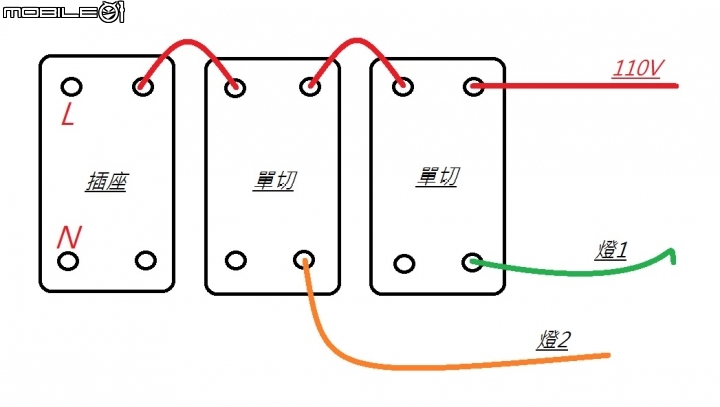

照我畫的圖，紅色110V接上，然後跨接到隔壁單切至插座
綠色跟橘色線各接在單切下方，試試開關電燈動作是否正常
紅色線應該是房間內插座火線，如果前面電燈測試正常，那把另一條紅色線接在插座我畫L的地方
如果這個插座要使用，那插座下方你必須從插座或電燈的地方拉一條N相(地線)過來
希望有幫到你

genjuro

genjuro
個人積分：66分
文章編號：72057689

66分

23樓

2019-02-14 1:53

0.線組定義
最右側紅線 - 火線
綠線/橘線 - 兩組電燈火線
中間紅線 - ??

1.救急，恢復兩組開關功能
照片最右側紅/綠兩線互換

2.全功能
照片最右側紅/綠兩線互換
拔掉中間的紅線
跨接線改接中間開關"下右插孔"跟右側開關"下左接孔"
再一組跨接線連接中間開關"下左接孔"跟左側插座"下右插孔"
牆內額外拉一條中性線到這盒子內，接到插座"上左接孔"或"上右接孔"

argel

argel
個人積分：444分
文章編號：72060153

444分

24樓

2019-02-14 10:25

22樓的簡圖應該畫的很清楚,樓主應該少了一條中性線,至於樓主要如何拉線過來,看周圍是否有插座,可以走暗管過來是最好,不然只好走明線了

weng1699

weng1699
個人積分：445分
文章編號：72060560

445分

25樓

2019-02-14 10:54

argel wrote:
22樓的簡圖應該畫的...(恕刪)

幫他
就別再要他去別處引中性線來做插座了
連最基本開關插座構造及運作原理及基本配線運用都沒概念的
幫他復原就好了
別再製造更多問題

weng1699

weng1699
個人積分：445分
文章編號：72060687

445分

26樓

2019-02-14 11:03

要插座，用延長線從別處插吧，要不找懂的來施工
這次運氣好，少一相，亂搞沒短路
沒天天過年的

滑鼠命

滑鼠命
個人積分：0分
文章編號：72060818

0分

27樓

2019-02-14 11:12

小弟不負所有責任.僅幫大大搜尋解答.
請自行評估.並確保線徑與耗電量關係.
*最佳解為尋找合格水電工*

https://www.mobile01.com/topicdetail.php?f=335&t=5344244
3F-chansep2大大

https://www.mobile01.com/topicdetail.php?f=168&t=3718901
1F-b2021583樓主最後的圖

kazenoryu

kazenoryu
個人積分：45分
文章編號：72061578

45分

28樓

2019-02-14 11:58

照樓主的描述，那照片中那三條不帶電的應該分別是燈具1和2的控制線還有引電到房間插頭的火線吧
因為你火線只插到最左邊的開關，沒插給中間的
左邊的通電後中間開關才能作用、插座才有電，所以能判斷出中間上面的應該是燈具2的控制線。下面的哪一個是通向房間插座的就只能試一試才知道了

判斷出哪一條是做什麼的之後就照前面有人貼的圖接了
總之火線一定要同一邊串接，控制線就在插座的另一頭，然後那一頭絕不能串起來

插座的部分就只能另外引中性線進來了，因為開關的作用只是切斷火線往燈具的途徑
中性線是接在燈具上的

===

照22樓的大大寫的做就能復原了，至於引中性線看來樓主還是找專業的來做比較好吧

kazenoryu

kazenoryu
個人積分：45分
文章編號：72061727

45分

29樓

2019-02-14 12:09

再看了一次原照片，如果下面紅線是接往房間的插座的話，最快的復原方式是照片中最右邊上下孔的線對調就好了呢（紅和綠的）

樓主以後要變更還是先搞懂每一條線的作用再施工，不然還是把原本接法照下來再跟著接就好了

esniader

esniader
個人積分：452分
文章編號：72062368

452分

30樓

2019-02-14 12:59

piligo wrote:
原開關4條線應該只有用3條吧
1條帶電+2條進燈具
開關就只是單純的把帶電的引入燈具端

4條線有可能是其中一個開關是雙切的
樓主應該知道兩個燈中是否有一個燈有兩個控制開關關, 先找出"單切"
的那個燈, 剩下的2條線就是另一個燈的線

火線已經有了,
要讓插座有電的最快方式就是從燈具那裡拉條中性(水)線下來
