兩座兩孔插座+一電燈開關，換成兩座三孔插座+一電燈開關 (第3頁)

0分

樓主

2015-08-26 11:20

cometomusic wrote:
lin4207 wr...(恕刪)

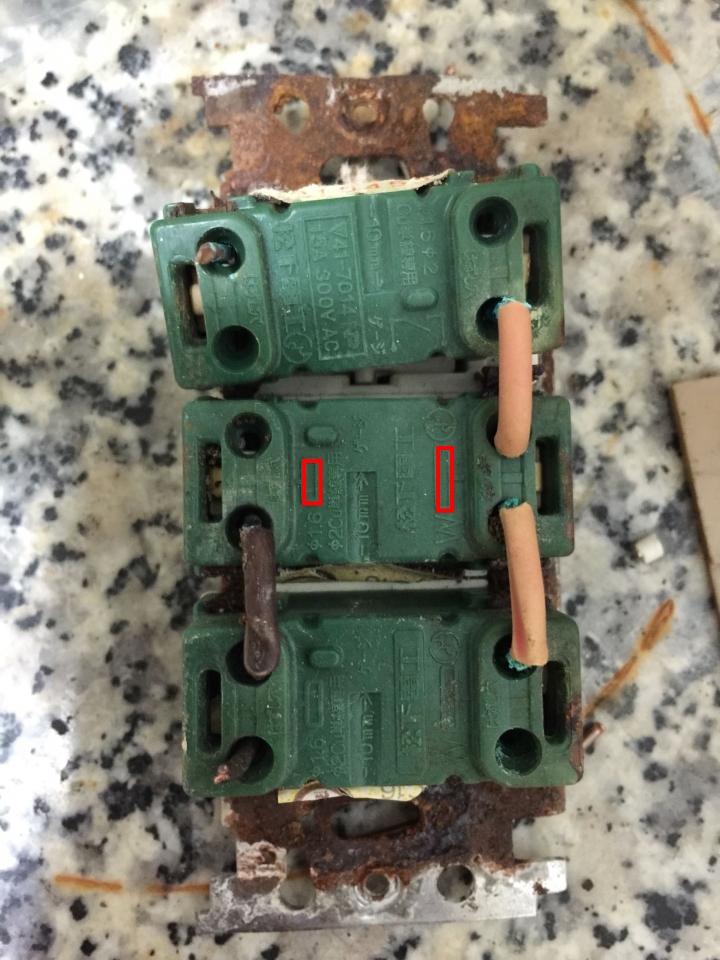

原先的配線圖

lin4207

9分

22樓

2015-08-26 15:55

cometomusic wrote:
紅的在左上，藍的右...(恕刪)

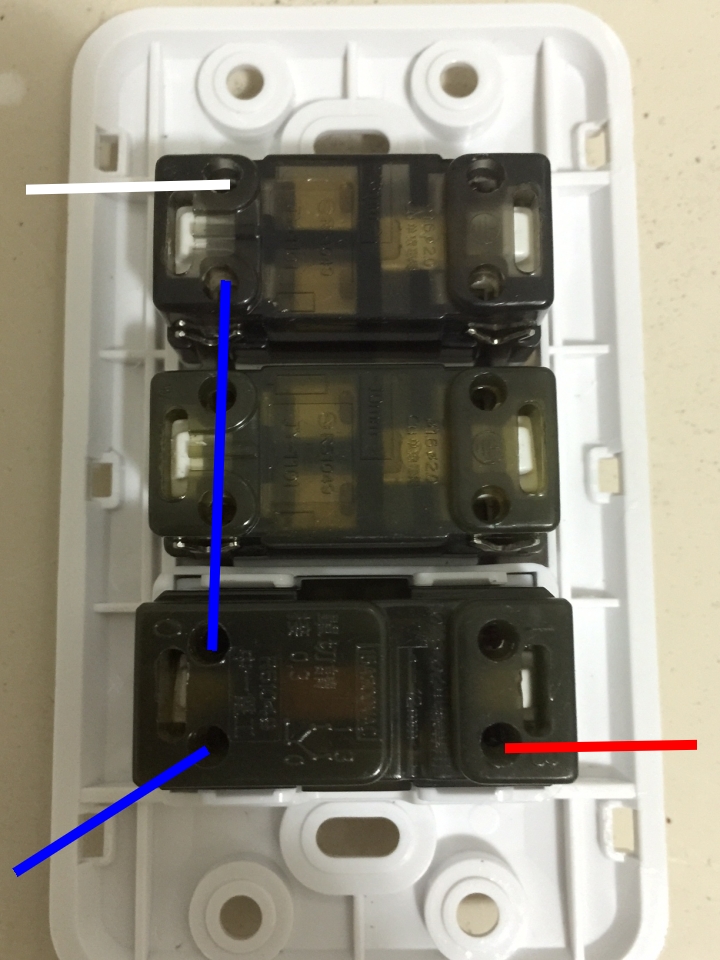

如下圖接法 (原先拆下插座沒地線可並聯接)，不然新插座要換才可用舊的方法接線

0分

樓主

2015-08-26 18:00

lin4207 wrote:
如下圖接法 (原先拆...(恕刪)

謝謝您喔，請問一下，如果藍白記錯順序，插錯會怎麼樣?

144分

24樓

2015-08-26 22:46

cometomusic wrote:
紅色在左上，藍白對調，原先應該是這樣的

剛剛看了您原來的器具跟接線，原先的插座跟開關都是日本松下電工原裝，相信已是歷史悠久

另外敝人畫出的接線圖與原先接線會有差異，是因為原先的器具配線並未遵守規則所致

您可看看插座正面的孔是一長一短，導線插孔旁也有標示，短的應接火線，長的應接中性線，而這兩條線絕對不可以相碰，會短路！

144分

25樓

2015-08-26 23:14

從討論過程可發現，樓主的電學常識似乎甚淺

建議一個比較簡單的妥協方案，但需犧牲一個插座不用，除了原來的導線插上之外，只需要自己並接一條火線

如下圖，中間那個插座無功能

lin4207

9分

26樓

2015-08-27 9:57

如照圖接，只有藍白原線色對調，只會燈不亮(有燈的負載不會燒掉) ~~

cometomusic wrote:
謝謝您喔，請問一下...(恕刪)
