水電師傅這樣接對嗎? 開關和插座 (第3頁)

一葉扁舟

一葉扁舟
個人積分：944分
文章編號：54956624

944分

21樓

2015-03-20 10:00

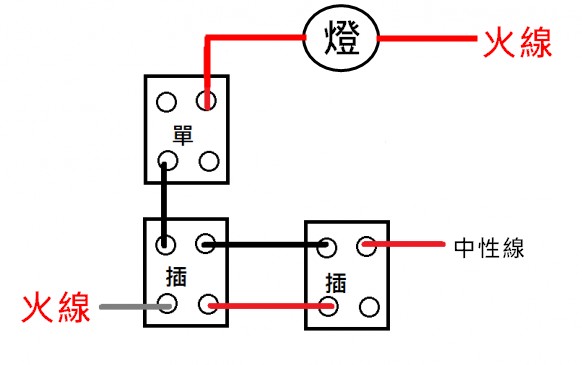

二樓正解，接線沒有什麼不妥的，這種東西是死的，誰來弄也一樣

大嫩多

大嫩多
個人積分：0分
文章編號：54956686

0分

22樓

2015-03-20 10:04

如果原先二個插座跟單切燈、雙切燈功能正常的話。
師傅接線無誤，二樓的圖才是正解。
其實不用搞那摸複雜。
首先插座就二條線，一條為火線，一條為中性線（通常為白線）
單切開關必為二條線，一為火線，一為切燈線（色線）
如果原先插座跟單切燈都能使用，單切燈那條紅線必為切燈線。
至於雙切那三條就沒問題了，二條黑線乃對切線，另一條為切燈線。
就很簡單的室內配線。over

ee4bdog

ee4bdog
個人積分：27分
文章編號：54957018

27分

23樓

2015-03-20 10:20

二樓正解
綠色那條應該也是火線
但是可能是不同相的
所以沒跟紅色接在一起

鄭紹勇

鄭紹勇
個人積分：3分
文章編號：54957155

3分

24樓

2015-03-20 10:28

用真正的負載器具去量吧……
不要用驗電筆,用驗電筆量電壓是下下策
因為地線或N相是會迴電的……

etspage1

etspage1
個人積分：19分
文章編號：54957219

19分

25樓

2015-03-20 10:31

開關要控制火線才可以在不用關閉總開關的情況下更換燈具或者安裝燈具
如果接線的時候把中性線拿來接開關…裝燈具就要帶電作業…並不合理

再來樓主po的圖中灰色應為中性電in 紅色為火線in

雙切的一端為火一端接到燈具，您可以試著再看雙切同控的另外一個開關的單點是不是紅色火線

另外，中間短接的線色並沒有特別要求，要用彩色的都沒關係，通常是拉內管線的時候，多拉了，剪下的殘線
