kinglee0308 wrote:
3.2.3.4 接地...(恕刪)
k大您好,
感謝您的回覆,謝謝
(1).今天再看一次配電箱,發現藍色那條接地線,居然不是跟其他3條線一樣從管路進線,而是從管外進線?...這樣是有效接地嗎?...
若為無效接地,還有必要把插頭換成有地線的3孔插座嗎?
(2).牆中的插座盒有的已生锈,不知需要一併更換嗎?..不更換會有影響嗎?.
brantyang wrote:
k大您好,感謝您的回...(恕刪)
1.請用三用電錶測量，藍色那條與兩條火線的相對電壓各為多少？是不是都有110V，另外就是測量他與中性線、被接地線是否有電位差，就跟火線測量方式一樣，如果沒有電位差，你再用電阻測試看看電阻值，你的三用電錶能調多大就調多大K歐姆吧！因為你也不可能去找個高阻計來量，或是絕綠電阻測試器！原則上那條藍的可能就是接在旁邊鋼筋內的線，利用鋼筋當接地極。

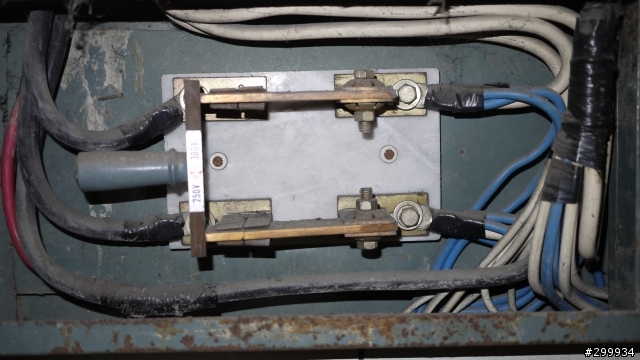

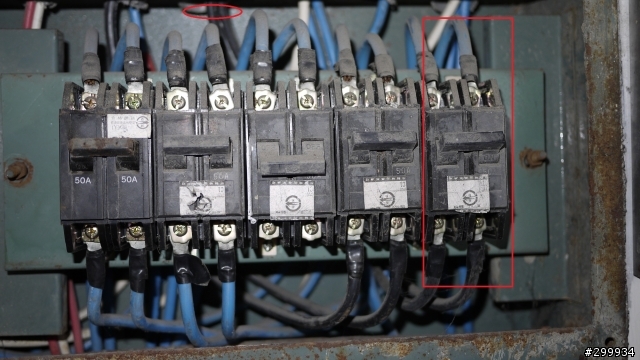

圖片給你參考牆邊出來的接地線，這個箱體內的配線亂七八槽的，就當案例！
中性線與接地線端子未依相對接點連接，且線頭用O型端子或將銅線繞成O型鎖在端子台上！如果鬆脫易造成電器損毀
2.插座盒如果沒有爛掉，只是生銹那還OK，只要能固定配件就好了，不會有什麼影響的。
brantyang wrote:
k大您好,再請問(1...(恕刪)
1.背網是為了增加附著力，當箱體埋入時與水泥附著，增加固定的強度。
2.管路沒有接地線，接地線綁在鋼筋上，那你用三用電錶測試我上頭說的嗎？分別的相對電壓為多少？如果測出的數據不錯，那就代表那段接地是ok的，屋內線路更新當然還是要拉接地線，至開關箱處時鎖在接地端子台上(同時將牆面的那條藍色的鎖在端子台上)，然後配一條綠色的線，將接地端子與中性線端子台，做電氣連接，形成共同接地，插座當然還是要用3孔接地型插座。
3.如果進屋線要拉，當然要一起拉接地線，你仔細再看看吧！在金屬箱體找一找應該會看到一條鎖在箱體上的線，看圖下方那條線未經閘刀開關的，應該是中性線(被接地線、地線)，有跟一條紅色的接在一起的，在右邊有一團白藍接在一起的，看起來像是中性線，你們那裡是不是對門戶的錶箱的電源也是從你們這閘刀接過去的，看到三條白色比較粗的。
又有問題請教您,關於士林電機漏電斷路器的安裝,我看下圖的安裝說明,不知我認知是否正確?..謝謝
[安裝說明圖]
(1).1P安裝方式
電源側直接鎖在匯流排上,NFB那條捲白線鎖在中性線銅排上,負載側上層螺絲接(紅)線至110V插座的火線孔,負載側下層螺絲接(白)線至插座中性線孔,地線則由地線銅排接出的線到插座的地線孔.
(2).2P安裝方式
電源側直接鎖在匯流排上,負載側接出的2條電線(紅黑)直接接到220V插座火線孔及中性線孔,地線則由地線銅排接出的線到插座的地線孔.
(3).另外我想請問關於開關箱上的中性線銅排及地線銅排,如果鎖的螺絲孔不夠用時,可以購買銅排,然後以跟進屋線相同的電線串接起來嗎?..
(4)吸頂燈地線也是直接從開關箱的地線銅排接線到吸頂燈座上嗎(地線銅排會不夠用)?..不需經過電燈開關嗎?..謝謝
brantyang wrote:
k大您好,又有問題請...(恕刪)
答1：將白色的像老鼠尾電線用O型端子，壓著後鎖在中性線(被接地線、地線)端台子上，該迴路的二次側上下螺絲分別鎖上該迴路的，火線及中性線(被接地線、地線)，該迴路的綠色接地線由開關箱的接地端子台連結，除特別要求外低壓室內配線接地線可以共用的，不用每迴路都獨立拉一條，避免管路空間不足。(開關箱的接地銅排引出至插座的接地孔，供插座接地使用) 接地是個專用的項目，表示該迴路已據備了該功能。實務上個人是不會稱它單叫地線。
2：如果是220V的負載，那就是專用插座，插座型式會跟一般110V的不同，除非你的220V的設備插座跟110V的一樣，經漏電斷路器二次側引出的，那就是插在220V專插的火線孔上了，這裡不會再有中性線孔，應該只有接地線孔，接地線一樣。(開關箱的接地銅排引出至插座的接地孔，供插座接地使用)
3：中性線(被接地線、地線)銅排，與接地銅排如果點數不足時，是可以擴充的，如果是用絞線壓著時，線材端子可以將線材端子，一條正一條反面兩條共鎖在一個螺線點上，這兩個端子台在開關箱裡頭可以用綠色的串連起來，不過你的中性線端子與中性線端子就用白的串接，接地端子與接地端子就用綠色的串連，然後中性線端子與接地線端子台的連接就用綠色的線連接起來。行成共同接地系統。
4：吸頂燈的外殼接地，一樣也是經由開關箱的接地銅排引出，如果管線內已有其他迴路的綠色接地線，那就就近使用吧！不用從開關箱再來過來，前面有說了，綠色的接地線你可以共用，接地線是不經開關的，如果這個電燈也是110V的那中性線也是不用經開關的。
kinglee0308 wrote:
答1：將白色的像老鼠...(恕刪)
k大您好,
幾個問題再請教..謝謝
1.請問迴路共用接地線(一般為綠色電線)的問題.
(1).1個迴路是220V單一冷氣插座,另1個迴路是110V且是4個並聯的插座,請問這2個迴路可以共用1條由開關箱接地銅排端點接出來的接地線嗎?...如果可以的話,地線是先到220V的插座再到110V插座?..還是相反?..
(2).請問共用地線的迴路,跟NFB有關係嗎?
例如:1個迴路是用一般的NFB,另個迴路是用ELCB的NFB那這樣可以共用1條接地線嗎?.
(3).請問共用接地線的迴路,有不能超過幾個迴路以上的限制嗎?.
例如:4個迴路都是裝ELCB的NFB,共用同1條由開關箱接地銅排端點接出來的接地線ok嗎?..
