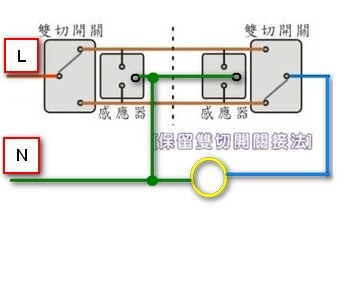

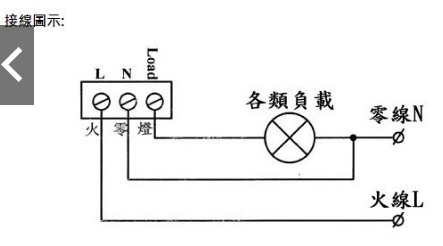

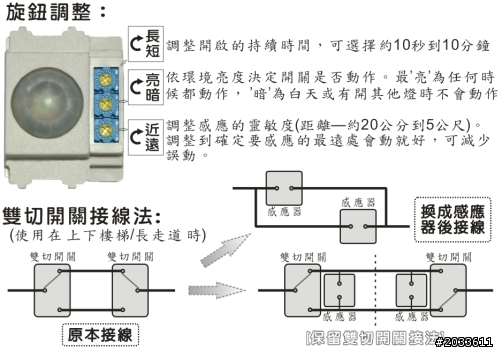

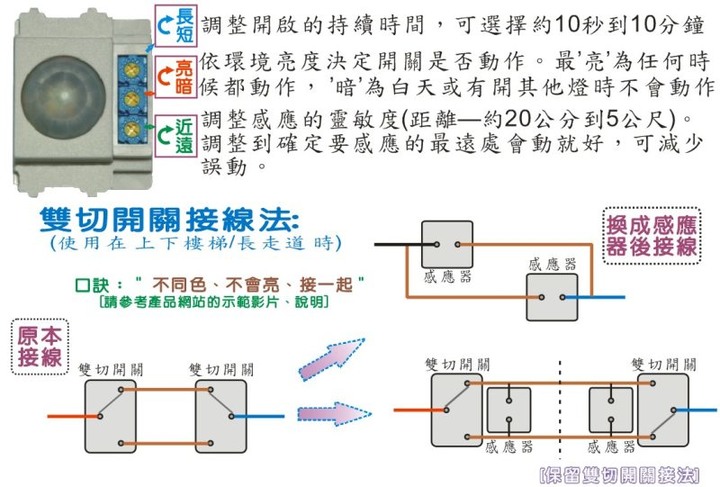

這個可以滿足大家的需要，下面有接線圖
很簡單，不用特別花$$找水電來安裝
我自己有間透天套房在出租，房客每次燈都不關，24小時亮在那
一直想換成感應的，可是想到要配線拉電源，走明線很醜，買電線也不便宜
不然就是要爬樓梯上去拆燈改裝，還要用電鑽打洞固定，想想就累(十來盞燈耶！)，
其中樓頂的還因為少一層地板挑高6m，既找不到樓梯，有樓梯我也不敢爬
寧可讓它亮著耗電，偶爾自己有過去時，就順手關一下

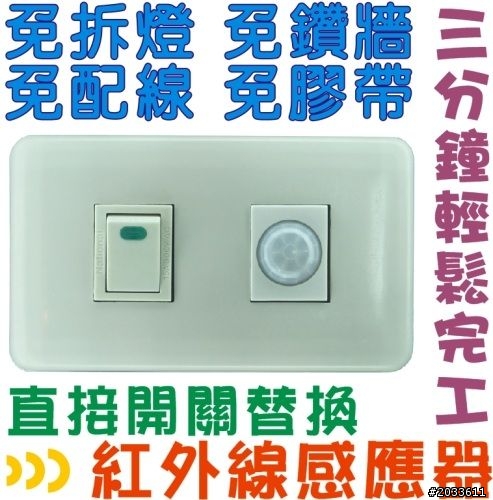

後來有找到這種可以直接替換開關的，才把問題解決
螺絲起子轉兩下打開蓋板，加上研究安裝的時間，不用一小時就全部搞定了
用力推一下下！
但小弟昨天花了好幾個小時才搞定了自家改裝感應式開關的接線，(本倫不是水電出身只是愛自己動手做的麻瓜>_<)
也是在網上扒文了很久，排除廣告之後還是沒有找到有幫助的PO文，
我相信還是有很多人會需要這方面的資訊，特地分享上來給大家~
我的狀況是打算將主臥室的更衣間的單切開關改成感應式的開關，
原因是當初在裝潢時不知道是為了美觀或是接線的問題，
所以開關設在很隱密很裡面的地方，每次要開的時候手就會卡到桿子(尤其是有帶手錶的時候…XXX)
已經忍受不便了很多年，常常也就甘脆不開燈摸黑找衣服或是真有必要再開
後來終於找出時間打算來好好改善它了！！

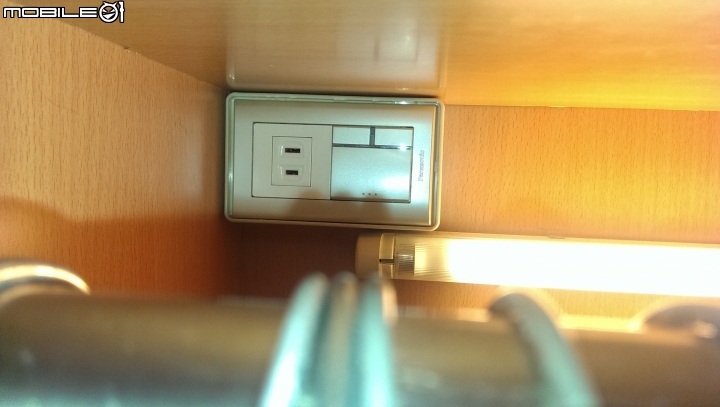

如圖：開關在很裡面，前面還有吊衣服的桿子擋住…
因為更衣間內一共有五支日光燈，所以在計算瓦數之後

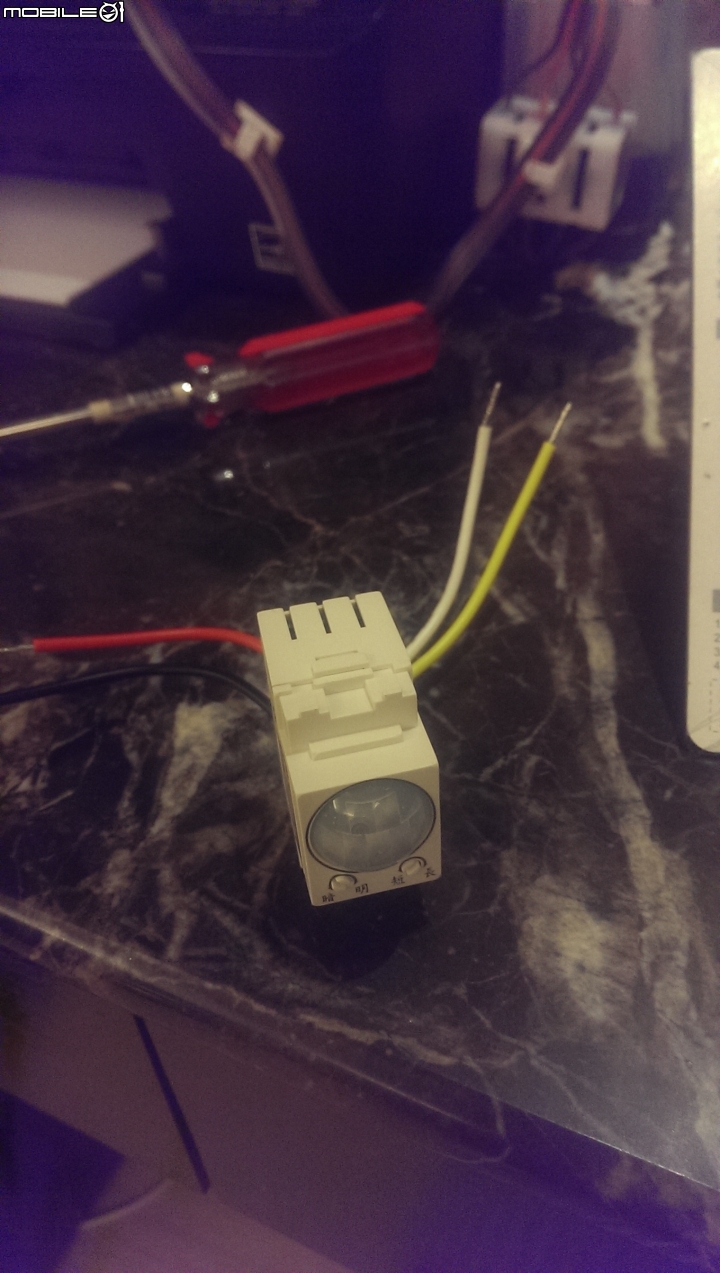

在水電材料行挑選了這款 小不點二號 WS-5410W 單孔四線式/紅外線自動感應器

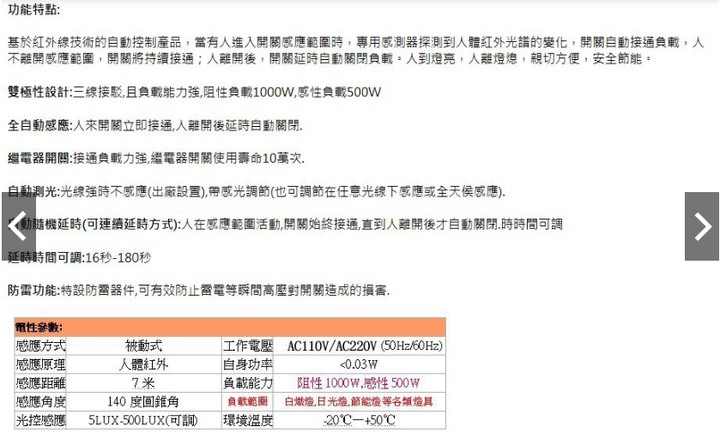

(負載和規格官網有，這裡就不幫忙廣告了)
小不點二號 WS-5410W 單孔四線式/紅外線自動感應器 接法：

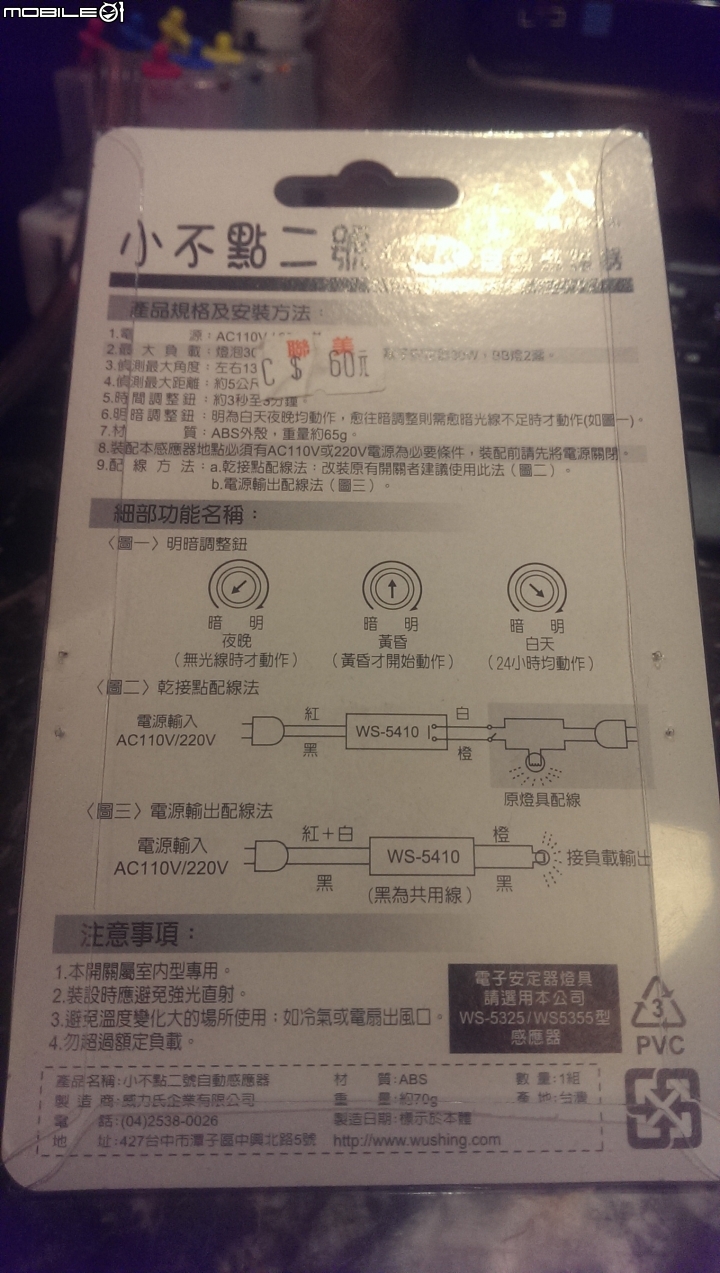

背後有附上接法的圖解，但是可能我不是水電底的，所以理解力有限…
之前我有在別的地方安裝過同一個品牌的吸頂外露式的感應器，
但用的是 <圖三>的電源輸出配線法 的這種方式也成功過
但這次不是安裝在燈具的旁邊，所以看圖解也真的是一頭霧水…
我的開關是一邊插座，一邊單切開關的組合

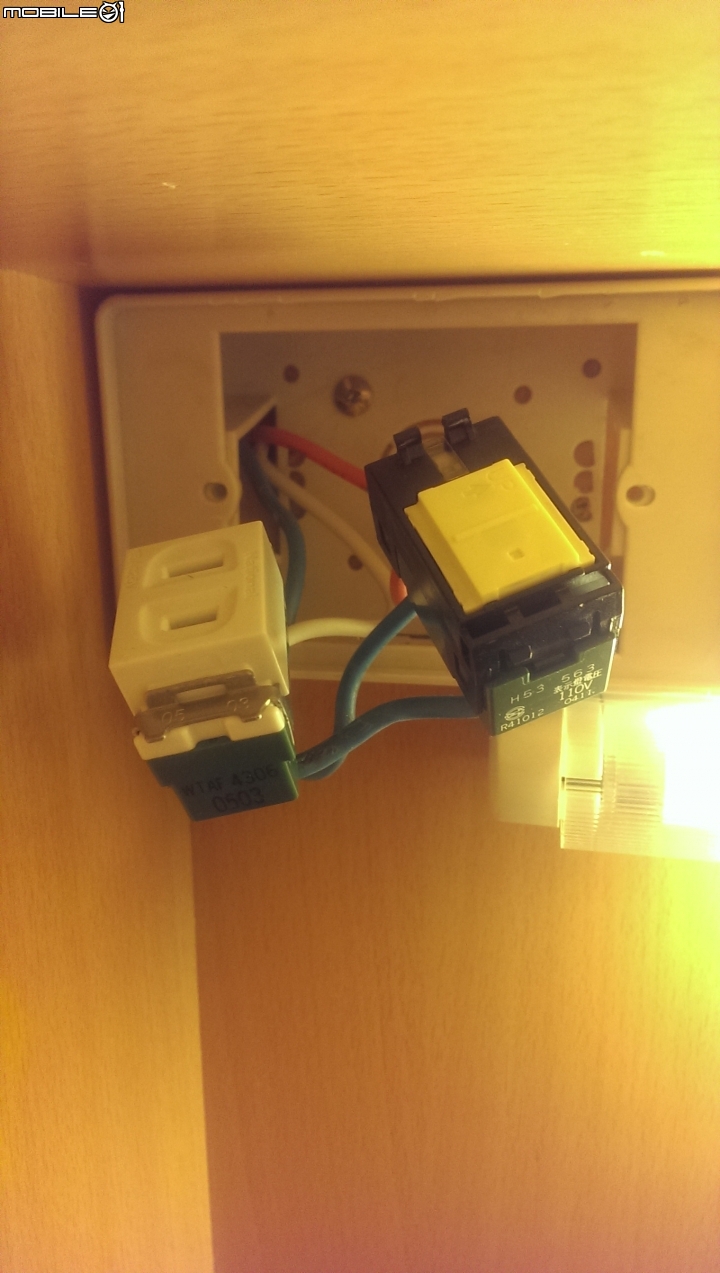

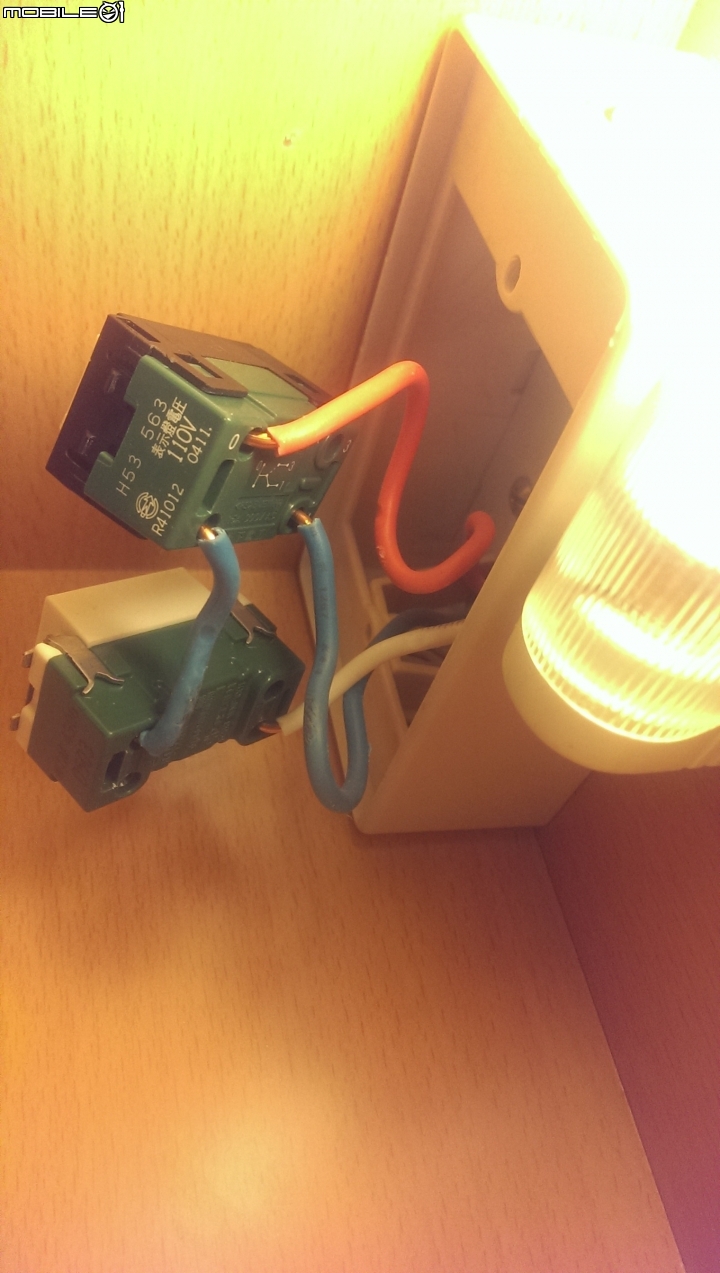

打開後裡面有紅、白、藍三種顏色的線，原本的接法如下圖
請教了做水電的朋友，提供了建議的接法也沒有成功
後來把家裡其他的開關蓋都拆開來看接法和原理，自己再摸索了很久
終於成功了！現在只要走進更衣間燈就會自動打開，
真的是很方便，花了好幾個小時的心血終於有了回報！
以下就是我的接法(開心到忘了拍照…所以用筆述的)
感應器的紅線+白線==>牆內的紅線
感應器的黑線 ==>牆內的白線
感應器的橙線 ==>插入原本插牆內紅線的開關孔
原本牆內的藍線 ==>不變
原本串連開關和插座的短藍線==>拔掉不用
今天特地去註冊了Mobile01的帳號來做回應，希望以上的分享對大家有幫助
