噬神玥 wrote:
今天來換電表，順便加...(恕刪)
在大陆直接不合格，零地共用会送不上电直接跳闸！
終於有看到比較完整的實測影片
完整演示 中性線與地線銅排 在不適當點相接後造成的接地迴路電流
coleman wrote:
今天看公司的三相配電...(恕刪)
三相有兩種...
你公司這個是三相四線有N...
另一種三相三線...沒有N...
用法不太一樣...
但肯定的是...都要有G...
而且沒有110v...要自備變壓器..
coleman wrote:
我看下面還有一個小電箱,110V就直接取一相和N來做迴路了.
所以公司這樣接地方式是對的嗎?
不負責任猜測∶

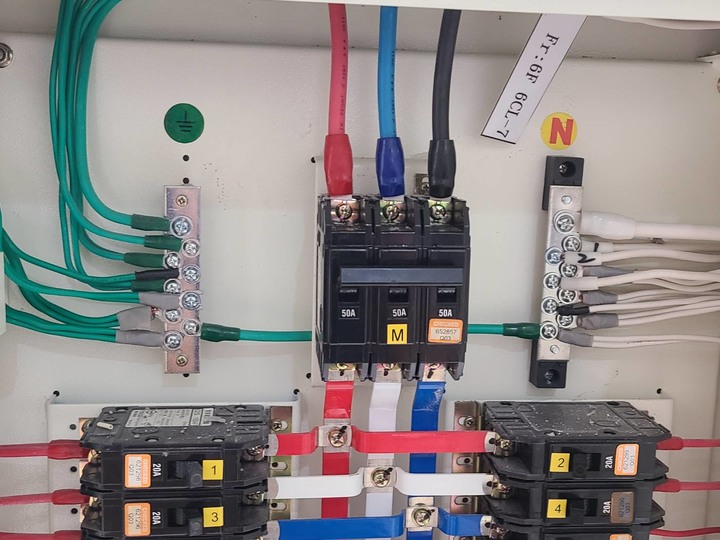

相片中，你們公司的配電盤是 3相四線式 220V/110V，如此猜測的原因是，從你的相片中，NFB都是1P而非2P，如果是3相四線式 380V/190V，因為1P又只能取得190V，而台灣使用190V的設施是少之又少。
所以在原圖面中N與G相接是完全正確，小電箱中110V就直接取一相和N來做迴路也是正確的，至於接地方式正不正確，這應該是要看G的最前頭是接那裏，而不是看這電盤裏，如果G的最前頭有確實做接地網或接地棒，那就是正確的，相片中你的接地銅排，最上面那條最粗的綠色線，看起來像是最前頭的G過來。
從你的相片中配電盤編號為6樓來看，應該整個大樓就有規劃完整的接地網或接地棒，畢竟它不是一般民宅，如果你們公司是商業大樓，變電站的相關設施，應該也是屬於這棟大樓自備的設備及財產，並非台電所提供的變電站，那完整的接地網或接地棒，你就更不用擔心了，因為變電站更需要完整的接地網或接地棒。
不過很好奇的是，你是驗收單位，還是總務人員，為何要去關心公司的配電盤接地是否正確?
