100% 正確之接地觀念! 住宅電源所有用電出線接口和金屬接線盒沒接地線隨時會有漏電造成住宅起火&觸電身亡之風險! (第26頁)

wells1018
個人積分：2分
文章編號：67494189

2分

251樓

2018-02-20 14:00

感謝樓主熱心指導, 有問題請教:
最近幾天 1F, 2F, 4F 的無熔絲漏電開關陸續跳掉
請水電過來看, 說是1F 的NVB-50L 無熔絲漏電開關壞掉
因過年期間水電材料行都沒開, 先拔3F的過來1F用確實就OK了, 要我買料自行換2-4F
我擔心會不會有其他問題沒解?! 漏電開關應該蠻耐用的不是嗎?!

我家是透天三年屋, 爬文後分析如下:
1F& 2-4F兩個獨立電表, 台電紅黑白三線進屋
1F& 2F總配電箱上的N/G 未見短接, 但斷電時阻值<1歐姆, 通電時沒有壓差0V
綠線G是以鋼筋接地, 1F獨立, 2-4F依我判斷只接在2F
(預計年後施工: 買8mm線來短接 1F& 2F 的N/G端, 並確認有無接地迴路)

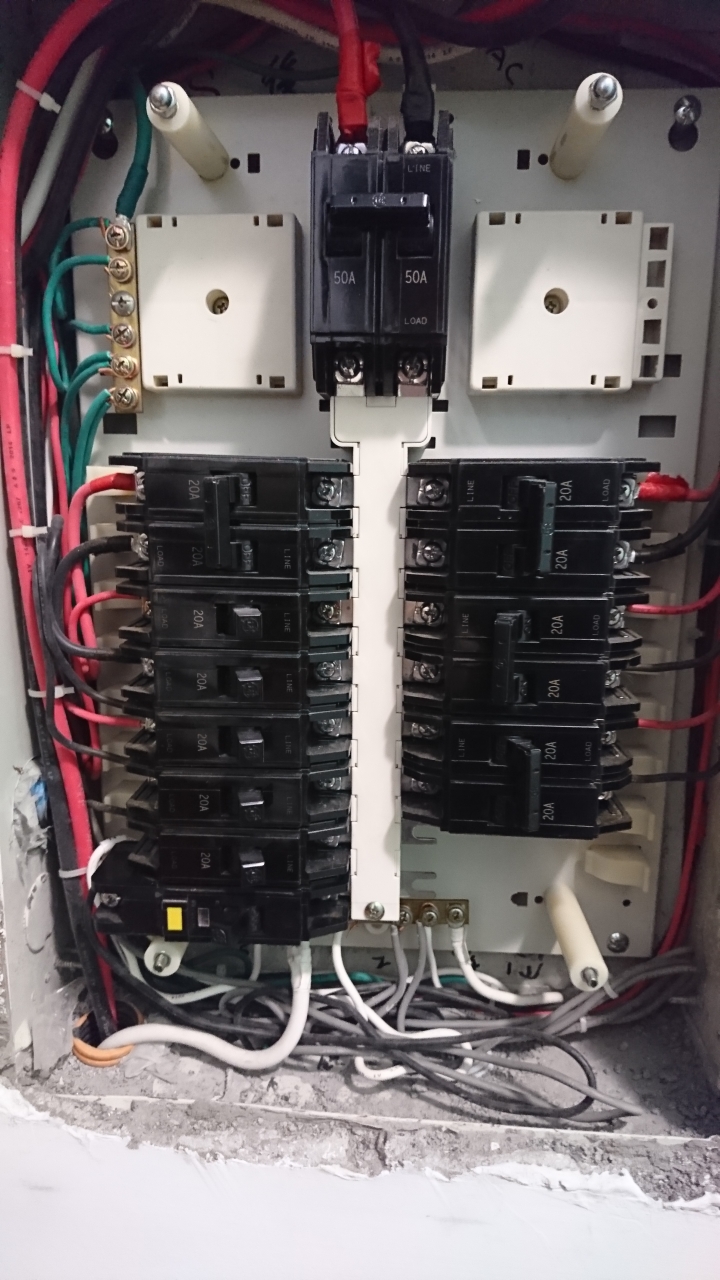

1F照片

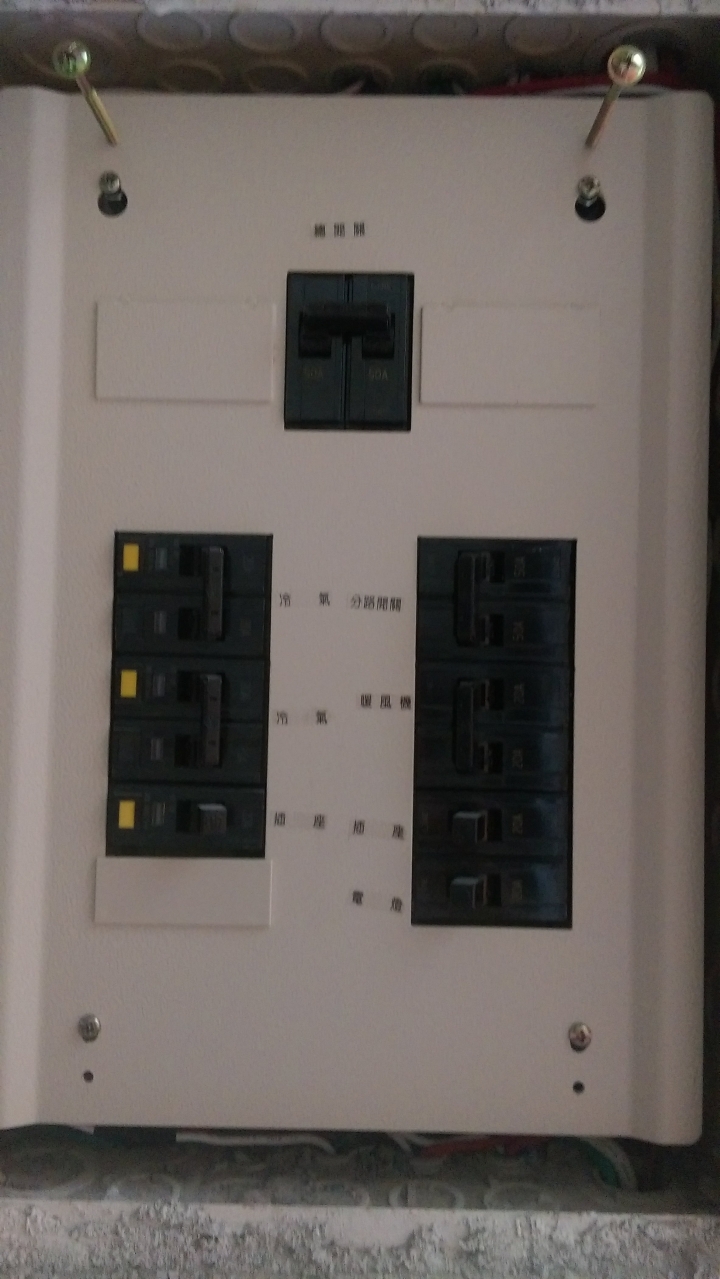

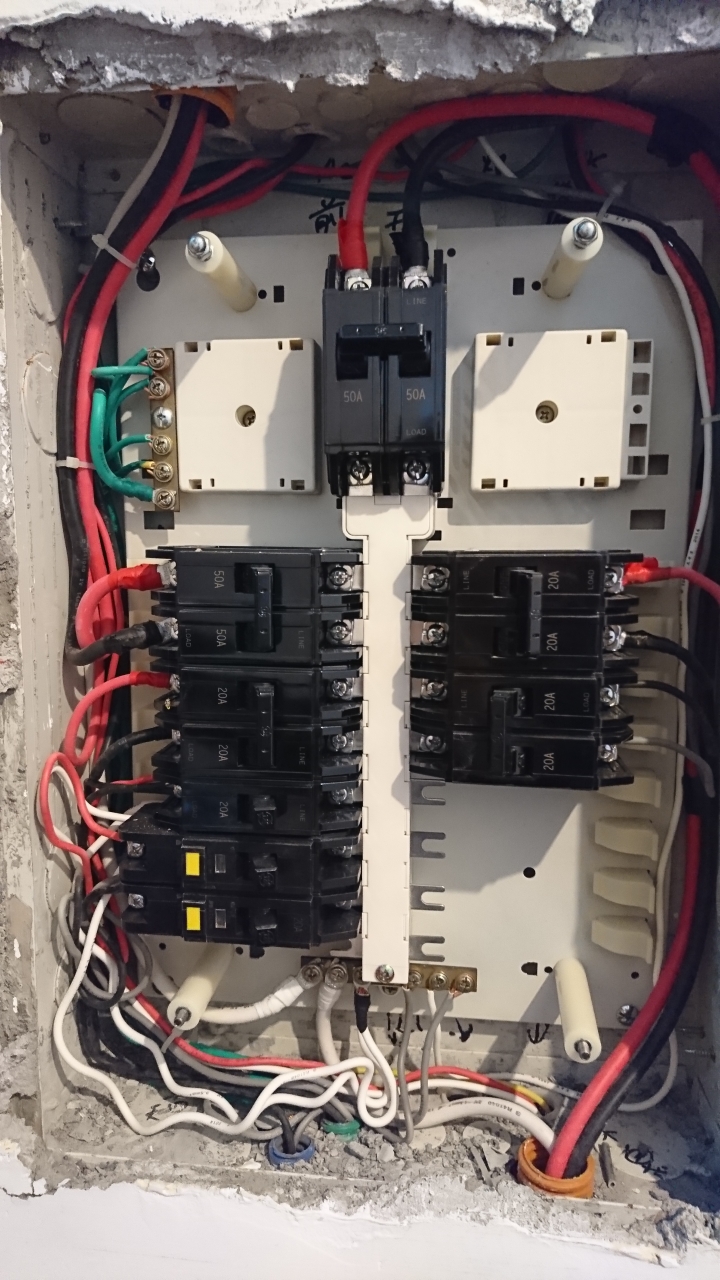

2F照片

萬分感謝!

Kudostome

Kudostome
個人積分：949分
文章編號：67504356

949分

樓主

2018-02-21 15:24

wells1018 wrote:
感謝樓主熱心指導,...(恕刪)

如果斷電量測 N-G 間之阻值為小於 1歐姆，應該就是正確地4線進屋!(雖然4條線沒有從同一管線進來)

你該注意的是有些迴路都被偷工了地線，且有20A NFB在保護 15A 安規之插座，請去詳讀一下三孔插座那篇!
還有剛剛發的這篇: 插座起火

如上述4線進屋正確，3-4F，請從2F接地極版，各拉一條地線至3-4F之接地極板，以供應接地使用，請務必用勾表量測所有地線有無乘載電流，如有請務必排除接地迴路!

wells1018

wells1018
個人積分：2分
文章編號：67505120

2分

253樓

2018-02-21 16:25

Kudostome wrote:
如果斷電量測 N-G...(恕刪)

一直有Follow版大文章, 這兩個是已知問題, 會找時間改善 rock

1. 少地線的都是燈具迴路
2. NFB 與插座不匹配

小弟是擔心無熔絲漏電開關一下壞了3個
是巧合還是有其他問題沒抓到?!

其實有沒有壞也不確定, 同一迴路只有1個漏電開關不會跳(按測試紐會跳),
其餘過電就跳
水電就說過電有跳的都是壞的

Kudostome

Kudostome
個人積分：949分
文章編號：67507049

949分

樓主

2018-02-21 19:41

wells1018 wrote:
一直有Follow...(恕刪)

Elcb 過電就會跳脫，表示已經有漏電30mA以上了，沒故障，是漏電了!

按壓測試正常就是正常

horng31208

horng31208
個人積分：18分
文章編號：67747041

18分

255樓

2018-03-15 7:43

樓主您好，我這禮拜要自己重拉線和開關箱重配置，有一個問題想請教您，我家是舊國宅只有3線進屋，開關箱有一條從水泥出來的接地線鎖在開關箱上，我要把每個迴路加接地線，請問：
1.被接地線和接地線一定要分2個銅排而不能一起接在同個銅排嗎？
2.開關箱那條從水泥出來的接地線需和接地線接一起嗎？
3.同上題，假如那條接地線有載流的話是指它(接地線)電壓比地線N還低，所電流望那邊跑嗎？
謝謝

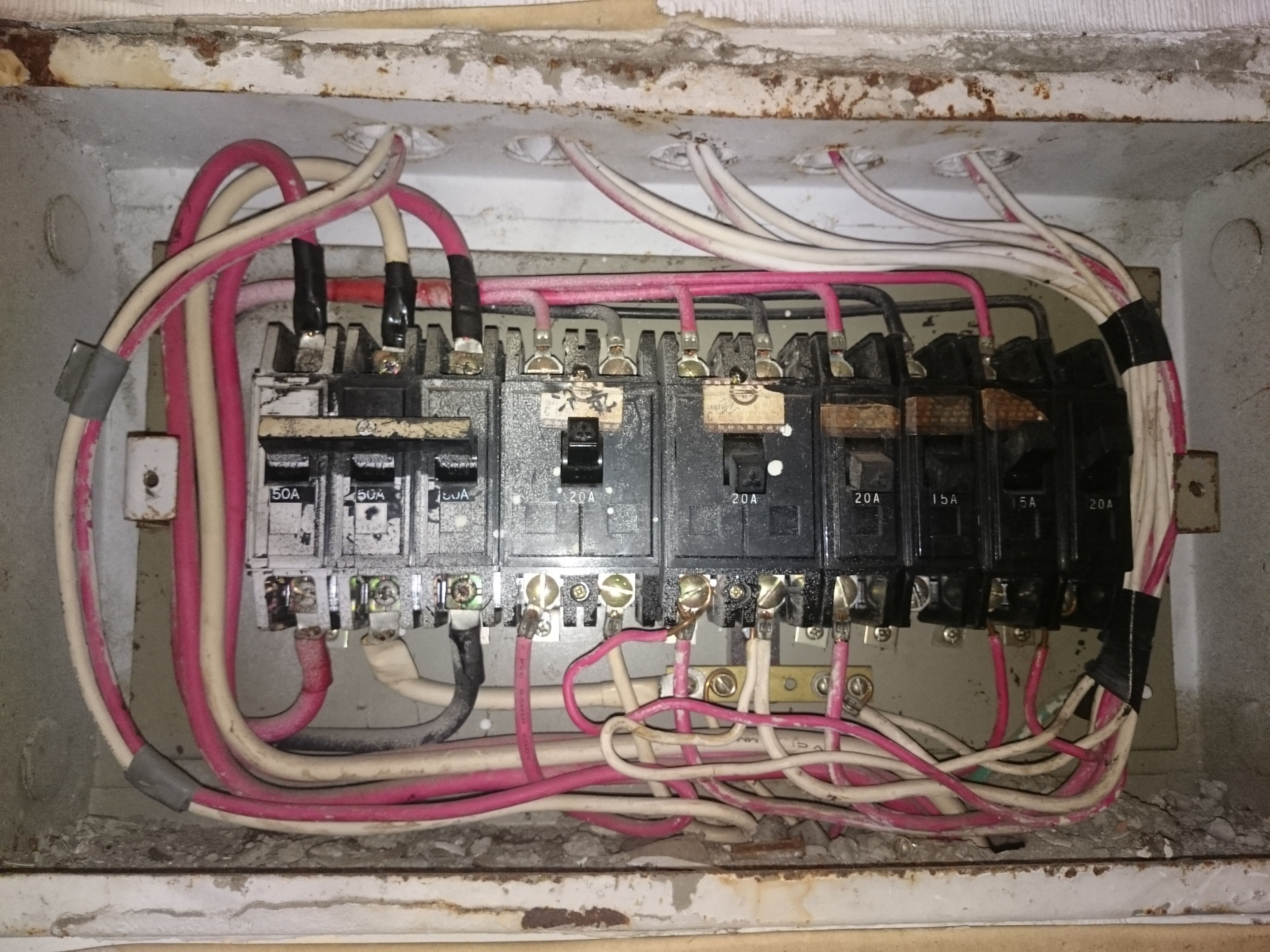

附上我家開關箱

Erin

Erin
個人積分：3分
文章編號：68421365

3分

256樓

2018-05-06 1:22

您好，目前要買的透天是使用四線進屋，還在驗屋階段想請問您:

1.四線進屋要透過量測該兩極板間之電阻值來判定(需斷電再量)，也就是要小於 1 歐姆才是正確之4線進屋配法。

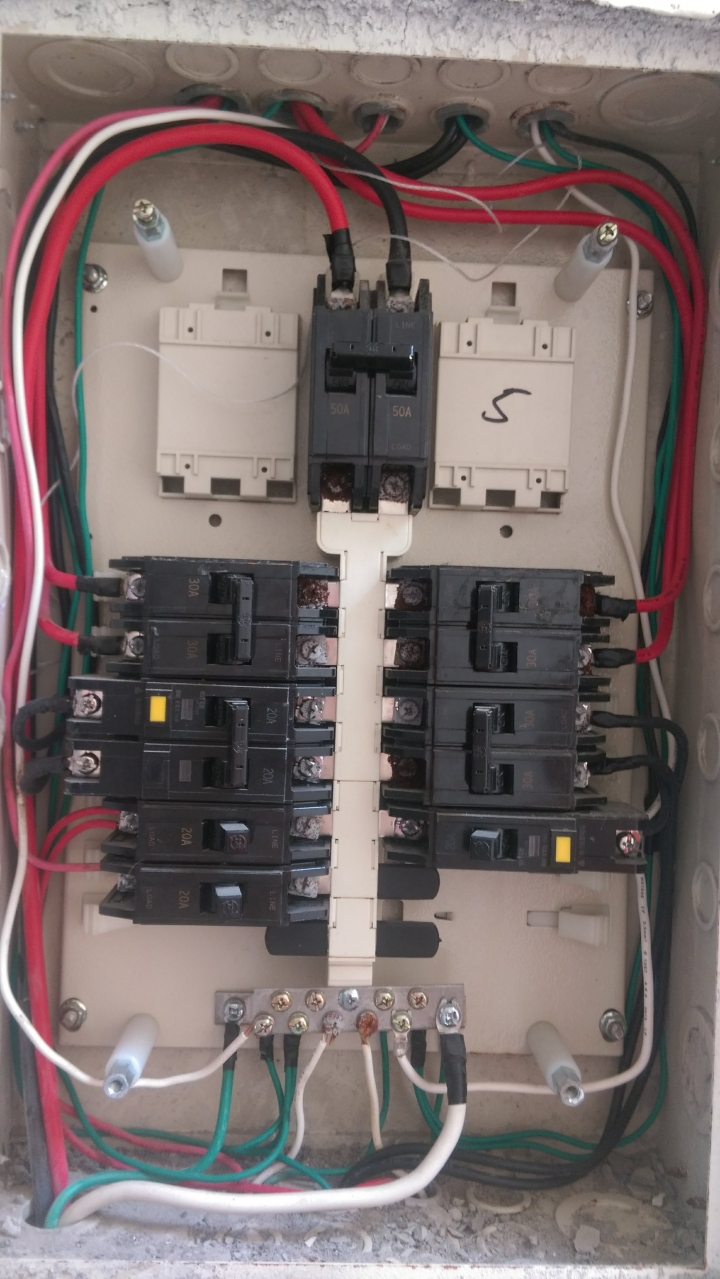

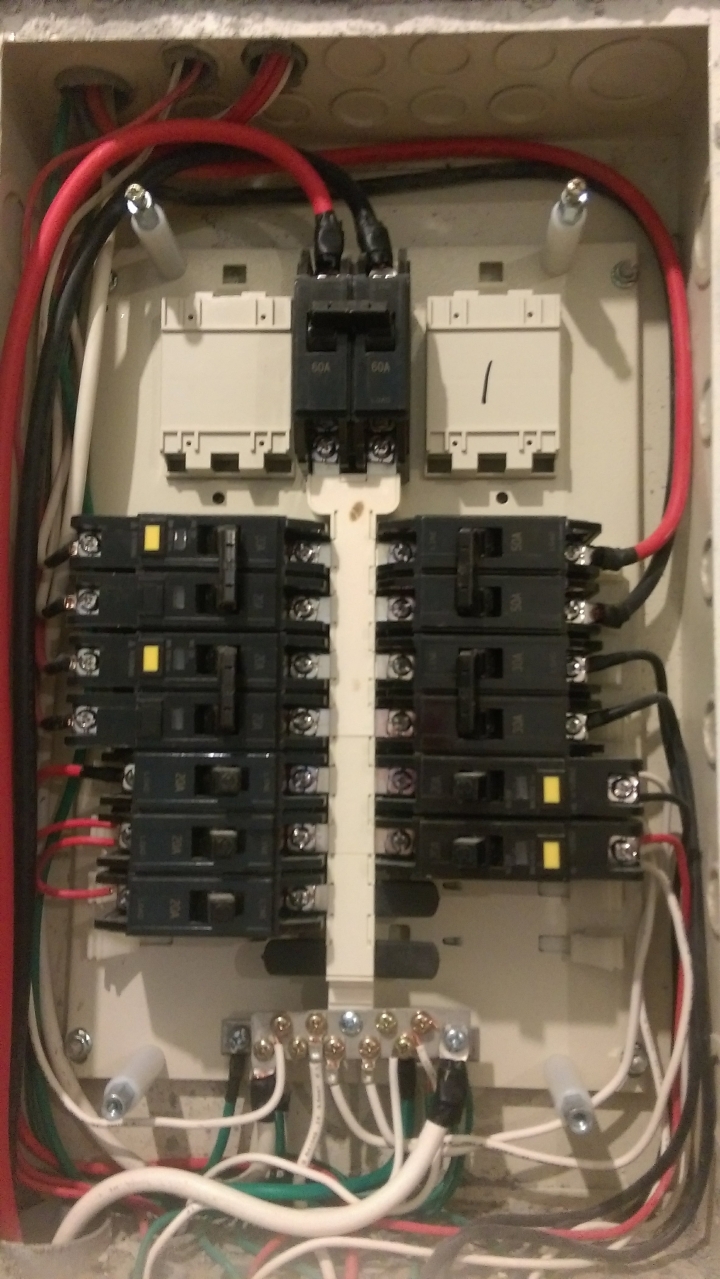

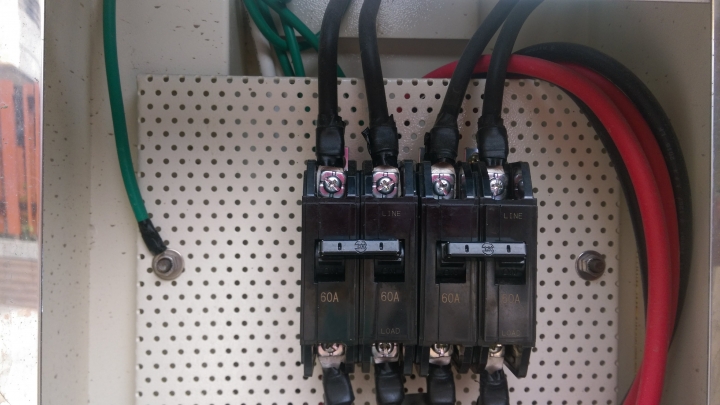

目前只拍到下列圖片:

另從台電電表(2個)小圓窗目前看到一堆綠線用"電火布"連接，這樣算嗎?還是請建商量?

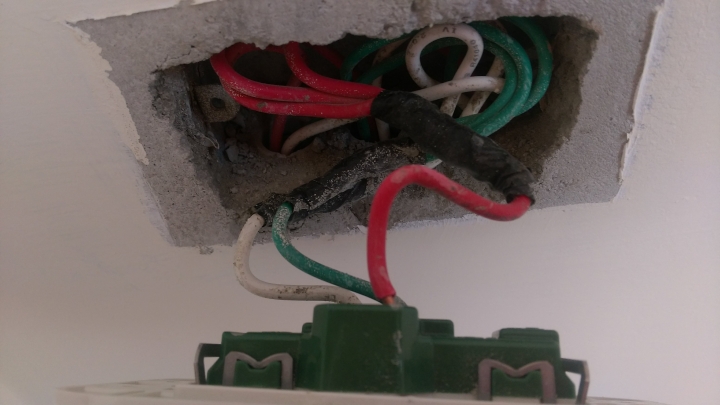

2.檢查三孔插座之接法都有接地線，另外3個孔洞也沒有電線分接出去，但是紅線再接線(此處3條)出去的方式是用"電火布"纏繞，這樣OK嗎

3.另20A NFB搭配2.0mm&15A 安規插座，迴路的第一個插頭有過載起火風險，該配法違反電工法規108條-2

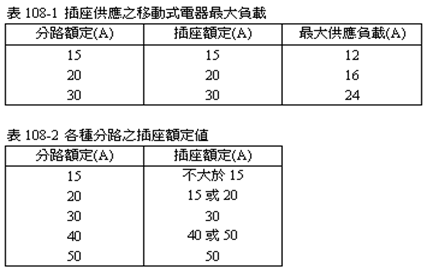

同法的3.分路如供應二個以上之插座或出線口，則插座所供應之電器負載，應依表一０八－一規定辦理。4.分路如供應二個以上之插座或出線口，則插座額定應依表一０八－二規定辦理。
看到後兩項建商工務可宣稱20A NFB是符合法規的，我可以找哪個單位來解釋請他們改善呢?(經濟部能源局?消防?)或是乾脆自費換了這些110V 20A NFB?

4.兩條分路(共有八個插座)共用20A NFB,請問該配法違反電工法規哪條呢(好請建商改善)？

5.請問廁所、廚房、室外用電，都要用漏電保護器來保護人員安全，應該包含浴室天花板中的暖氣機嗎，目前是沒有漏電斷路的?

6.另頂樓配電盤接點好多地方生鏽是會影響安全的嗎?

oiio

oiio
個人積分：2360分
文章編號：68421429

2360分

257樓

2018-05-06 1:34

Erin wrote:
6.另頂樓配電盤接點好多地方生鏽是會影響安全的嗎?

奇葩
那麼多接點生鏽
奇怪呢~我家所有接點都沒生鏽說點點點

接點生鏽電阻會增加
電阻增加就耗電不穩定生熱...
是我我會要求建商把接點生鏽的NFB及排線全部換新

李大媽

李大媽
個人積分：16分
文章編號：68836053

16分

258樓

2018-06-07 3:05

Kudostome wrote:
老舊公寓，新建成屋一定都有接地，不然你哪來的 110V。(因為中性線一定要接地)
台電有將中性線接地，到你家又有接地一次，所以這條中性線(又稱"水線")，就被叫做 "被接地(帶電)導線"。水電工沒有將這條線接地，台電絕不可能將電表裝上，水電工所裝的這條線就是你家的接地線啊!!!

問個蠢問題，我家(老舊透天)目前沒有設置接地線，若全屋電線重拉配電箱也換新，最後能不能把總接地線接到電錶的接地線"共用"它接地這段線路?

Phdlin

Phdlin
個人積分：0分
文章編號：71199480

0分

259樓

2018-12-02 0:53

很值得參考參考1515151515151515

panadog

panadog
個人積分：28分
文章編號：71317253

28分

260樓

2018-12-11 13:22

日前因為舊的即熱式電220V熱水器漏水所以自行換了台新的。結果發現：

接地線只有接到鐵盒邊的螺絲上，根本沒有接回電箱.......

熱水器旁有接30A ELB，但是新熱水器最大輸出45A，有需要換成45A的嗎？
另外請問剛好手邊有一顆對岸帶防水盒的50Hz的 40A ELB，可以直接換上嗎？爬過文有人說跳脫時間會延遲或提前之類（忘了）

然後因為新熱水器是數位恆溫式的可以看到輸出數值，會保持在20A上下，只有一次女友開大水+提高溫度導致30A的NFB跳開
（我不懂為什麼女生總是要洗那麼熱的水，然後洗完說很熱要吹電扇XD)

但是我想寒流來的時候應該會爆表，還是需要處理一下。

請問單兵該如何處置上述狀況，想要找水電來之前先做個功課～

感謝各位大大

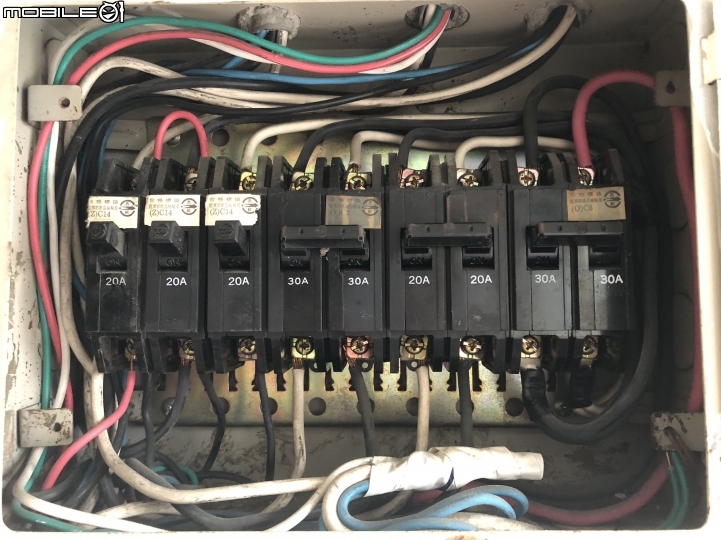

附上電箱截圖：
