Kudostome wrote:
*****未經本人...(恕刪)
請問版大有看過IEC的規範嗎?
https://en.wikipedia.org/wiki/Earthing_system
您知道TN/TT/IT之接地方式有何不同嗎?
IEC對於接地方式有明確的定義
但您的文章似乎有斷章取義的問題
這樣會誤導很多人
許多說法保證不正確

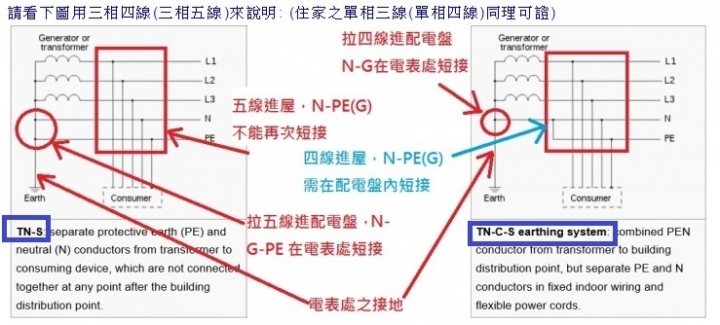

而且您誤使用TN-S與TN-C-S的圖片
這是在解釋接地系統
而非配電盤接線說明
因為TT或TN-C，在系統端也是要接地的
你必須清楚系統端為何要接地?或為什麼可以不接地或間接接地(串聯電阻或電抗)。
而設備端則一定要接地
同時
你文中只提及ANSI/IEEE/NEMA/NEC/NFPA等美規法令但卻用IEC的圖片?
ANSI/IEEE/NEMA/NEC/NFPA與IEC許多規定皆不同
因為美國人喜歡當老大
台灣很少用TN-C-S的系統,因為99.99999%的水電工弄不清楚TT/IT/TN-S/TN-C/TN-C-S
雖然屋內線路裝置規則第6條已說明:
本規則條文若與國家標準（ＣＮＳ）有關時，應以國家標準為準；國家標準未規定時，得依國際電工技術委員會（International Electrotechni-rncal Commission, IEC ）標準或其他經中央主管機關認可之標準。
接地不是只有防止感電
還有零序故障電流及其他EMI防治的問題
還有為什麼中性線要接地??
您知道台灣目前使用的1p3w220v進屋線之中性線如果斷線會發生什麼事??
這種接線方式你在IEEE或IEC絕對看不到
這似乎是日據時代留下來的餘毒
全世界只有台灣人稱MCCB為NFB
相信您在ANSI/IEEE/NEMA/NEC/NFPA & IEC 包括CNS標準絕對看不到NFB這個名詞
但您還是一再引用?
由於您非電機本科出身
其實也不忍苛責
但標題之"100% 正確之接地觀念!!"
建議修正您的標題
因為看起來已經誤導一些人了
