水路自動控制(電機電路問題) (第2頁)

kent0407

kent0407
個人積分：5分
文章編號：89570681

5分

樓主

2024-04-29 20:06

四處看看 wrote:
接線圖如下，繼電器上...(恕刪)

後來再仔細想想的確是像四處看看大所畫的這樣，兩端輸出線路中再加個繼電器即可

cyssun1

cyssun1
個人積分：227分
文章編號：89571891

227分

12樓

2024-04-30 0:41

控制火線

OMRON MY2N-GS-R

AC110V 2P繼電器即可

線路如圖

cyssun1

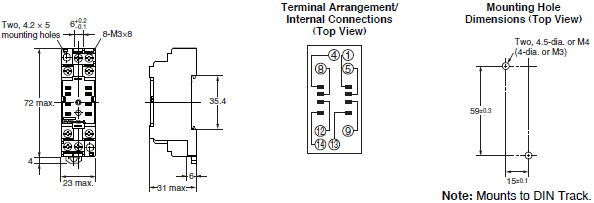

繼電器改接 A控制那就4與12不用接直通即可，加大繼電器導通電流 9與12 接在一起，5與8接在一起。

2024-04-30 8:27

s00701

B供電，直通，兩個設備都會器動

2024-04-30 9:37

shark2311

shark2311
個人積分：25分
文章編號：89572063

25分

13樓

2024-04-30 2:08

建議樓主不要這樣子接
因為控制器是直接輸出電壓
所以極有可能因為日後某台電源相序改變
二台同時輸出就直接短路

建議控制器的輸出
直接拉到接RELAY的電源

然後用RELAY 控制L相給電動閥跟幫浦

電動閥跟幫浦的N相直接接在一起
這樣才保險一些

另外這是液位控制器
我猜樓主是想
A控制放(給)水
B控制供水
若是裝在同一個水塔
各控制各的就可以

kent0407

kent0407
個人積分：5分
文章編號：89572465

5分

樓主

2024-04-30 8:03

cyssun1 wrote:
控制火線OMRON MY2N...(恕刪)

綜觀前面幾位大大們的想法後，我想到的是下面這樣

cyssun1

加大繼電器導通電流 9與12 接在一起，5與8接在一起。

2024-04-30 8:39

kent0407

kent0407
個人積分：5分
文章編號：89572525

5分

樓主

2024-04-30 8:18

shark2311 wrote:
建議樓主不要這樣子接...(恕刪)

控制器的L/N輸出相序為何有可能會改變？

會有AB二個控制器，是因為我有二個不同大小也不同高度的水塔，一個專供太陽能熱水用的水塔，一個冷水用的水塔，而它們二個是共用1樓的抽水泵浦再補水，也共用從1樓抽送到5樓的主幹管。

其實電動閥總共是有三顆，有常開也有常關的，各司其職，另外二顆都與泵浦同動即可，為了簡化線路圖，也不會影響現在要解決的問題，所以才沒畫出來標註在裡面。

shark2311

相序會改變，是怕日後維修時，有拆電線下來，這時只要有電源或是輸出有接反，就可能產生短路的可能性

2024-04-30 15:04

kent0407 樓主

基本上呢……嗯…….…謝謝………

2024-04-30 22:54

babado

babado
個人積分：361分
文章編號：89575273

361分

16樓

2024-04-30 12:36

Relay 寫錯成 realy

kent0407

kent0407
個人積分：5分
文章編號：89579852

5分

樓主

2024-04-30 23:04

babado wrote:
Relay 寫錯成 realy...(恕刪)

真的有點看不太懂…. sorry

，不過還是感謝幫忙

至於突波消除器，我這馬達也才 1/2HP 110V 6A，說真的這種家用等級馬達很多人連電磁接觸器都沒在裝，一般插座直接接電就在用了，我都已裝Timer Relay和MC了，真的還有需要再裝突波消除器？

若要說突波，我反倒還比較怕我那二顆對岸的水位控制器A/B，會不會遇雷擊時或電力公司停復電的突波所擊敗，市面上的防雷擊突波插座若裝在控制器前的輸入端不知是否可行?

再這樣搞下去，會越裝越多東西了..XD orz

tda123456

先了解一下電磁接觸器的工作原理，你就會知道我在說什麼。

2024-05-04 12:16

tda123456

電器迴路就是有去有回，就差在你要在那裡增減開關控制；開關有很多種類，主要是了解其工作原理，才能了解使用需求。

2024-05-04 12:21
