song910394 wrote:
不知道板上有沒有電子(恕刪)
我要思考一下
jk300 wrote:
我可能搞錯方向
重...(恕刪)
我有想過這個方案，但會不會變成通電但最多只亮2分鐘?
因為這個上面同時有設定亮30s、60s、120s、test的四種模式
我晚點拍一下背面給您看看，很謝謝你的幫忙
ffffps3 wrote:
買台鐘擺讓它一直感應...(恕刪)
這樣我要放好多個鐘擺 哈哈哈
tv945 wrote:

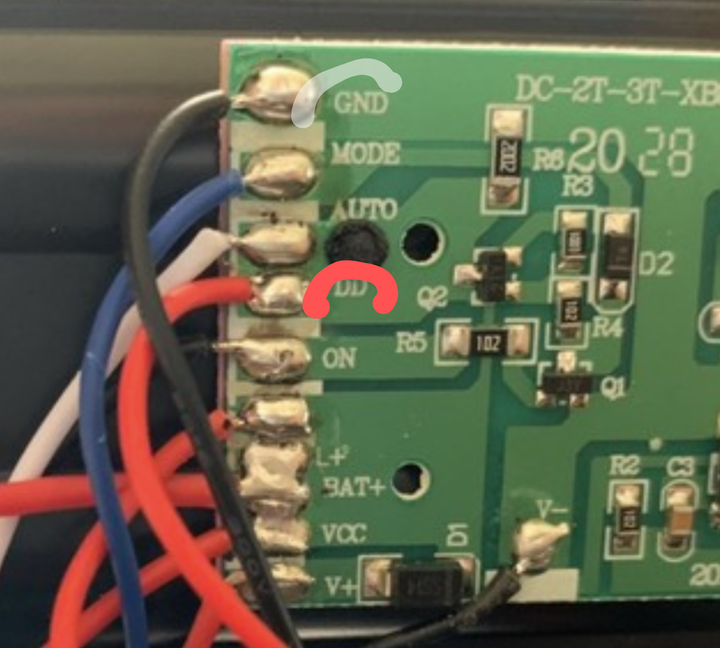

把感應電路的部分拿走...(恕刪)
不知道這樣應該從哪邊開始改起?
是把感應線路中間那個元件換成光敏電阻 5mm這樣嗎?

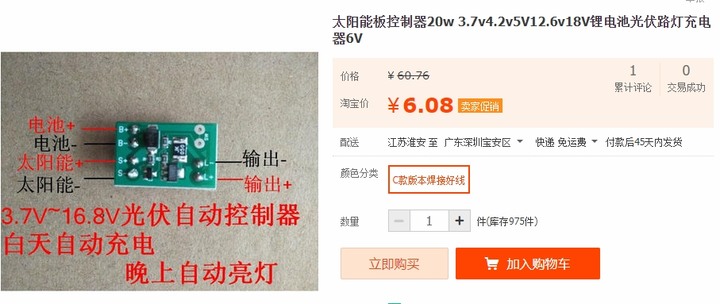

光控模組的輸出再接到led燈
但這10幾元的光控模組，可能承受的電流不會很大，要自己再加電晶體
或mos管
可以先量看看led燈吃多少電流
再來決定要用哪種電晶體，才不會過熱
用光敏電阻，碳膜電阻（或金屬膜電阻）
再加個電晶體，就可以做光控了
利用光敏電阻跟碳膜電阻分壓
晚上時，光敏電阻阻值變大
分到的電壓高
當電晶體的基極電壓高於0.7V的時候導通
led就會亮
白天時光敏電阻分到的電壓低
電晶體基極電壓低於0.7v時截止
led熄滅
碳膜電阻的阻值要選多大
要先看光敏電阻白天與晚上的電阻值是多少
再來選碳膜電阻的電阻值
還要看電池的電壓多少
電池電壓*光敏電阻/（碳膜電阻+光敏電阻）
如果大於0.7v則電晶體基極導通，led發亮
可以用excel算一下，用多大的電阻合適
但這光控電路，只能用在小電流
要用在大電流的led
要再串電晶體或mos管
最重要的要看接led的那個電晶體或mos管會不會發熱嚴重
發熱嚴重就會燒掉電晶體
如果不想外接光控電路
要直接改電路
要先查查控制ic的datasheet
腳位定義
以及電路設計
才比較好改

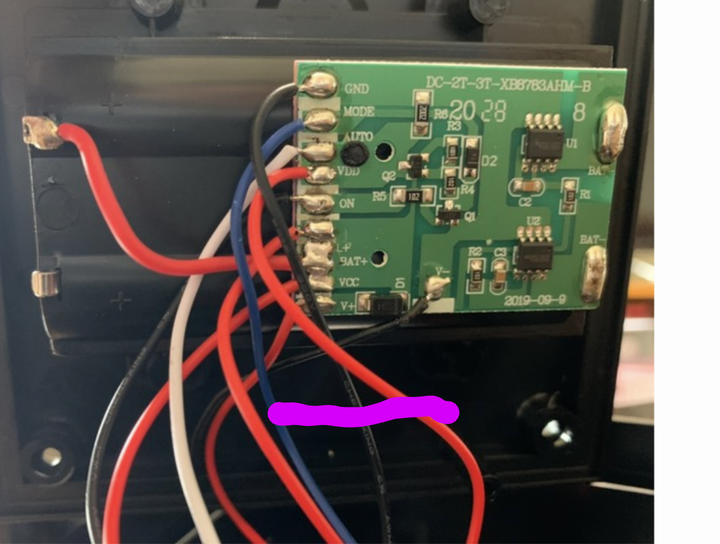

第二張圖的電路板要在拍清晰一點
最好ic上的字都要看到
