請問插座+單切開關的接法 (第2頁)

heartgame

heartgame
個人積分：4195分
文章編號：80110565

4195分

11樓

2020-12-11 20:55

開關的作用是切斷其中一條線，這樣懂了嗎？

卡住的人，真的會卡住，這麼卡腦的話，

找人比較快。

等那一天，利益不是人的主要目的，那麼我才會被別人說服....................

jk300

jk300
個人積分：5553分
文章編號：80110803

5553分

12樓

2020-12-11 21:30

無良工程師 wrote:
各位好請問一下插座+(恕刪)

不專業回文~
風險自己負責

驗電筆測試火線會有110v
中性線沒有電

火線與中性線直接碰觸會短路,產生火花,跳電

waitinge

waitinge
個人積分：1145分
文章編號：80111518

1145分

13樓

2020-12-11 23:01

那裡來的圖跟本看不懂自爆圖？

那來的插坐？跟本就沒有只看到單切跟雙切！

不會找圖直接拿手機拍你現在的東西上傳就好了阿。

隨便找個圖還找錯，而且也不知道你現在後面有幾條線。

基本的原理你都不懂，是改接？還是原來就一開一插？

改接多插坐跟本不可能，現有的話更換照原有的插不就好了。

楓無子

楓無子
個人積分：864分
文章編號：80111744

864分

14樓

2020-12-11 23:28

無良工程師 wrote:
各位好請問一下插座+(恕刪)

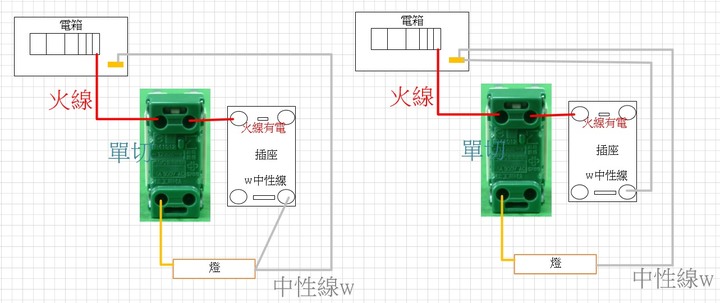

插座+單切開關.......
是下面這個嗎....？

港都狼仔

港都狼仔
個人積分：31507分
文章編號：80112088

31507分

15樓

2020-12-12 0:11

佩服有初生之犢不懼虎的勇氣

kfc1780

kfc1780
個人積分：1322分
文章編號：80113295

1322分

16樓

2020-12-12 8:42

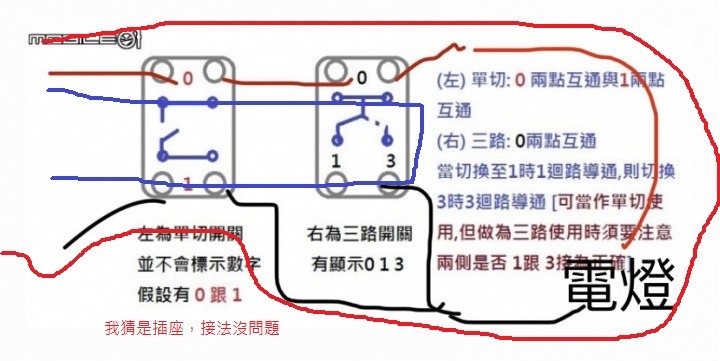

樓主左邊應該是插座，那接法沒問題，右邊開關。

樓主說當他線插在3的位置的時候燈會亮，那是因為0跟3沒導通，電燈跟開關併聯，電流走的是外圍紅色線。

當他要把電燈關掉的時候，其實是打開開關，0跟3導通，於是開關直接短路跳電(電流走內側藍色線)。

正確的接法是兩光水電兄改的圖。

無良工程師

無良工程師
個人積分：519分
文章編號：80114664

519分

樓主

2020-12-12 12:03

兩光水電 wrote:
改線吧...(恕刪)

照你的方式改接，已經可以了，感謝

無良工程師

無良工程師
個人積分：519分
文章編號：80114693

519分

樓主

2020-12-12 12:06

kfc1780 wrote:
樓主左邊應該是插座，...(恕刪)

謝謝說明，我看懂我接錯的地方了
