請教一開關兩插座如何接線連接書桌的差插座 (第2頁)

jk300

jk300
個人積分：5571分
文章編號：71992475

5571分

11樓

2019-02-07 20:23

sinnou wrote:
不好意思，可能敘述...(恕刪)

所以你現在卡在於
不知道怎插入牆壁的插座開關!?

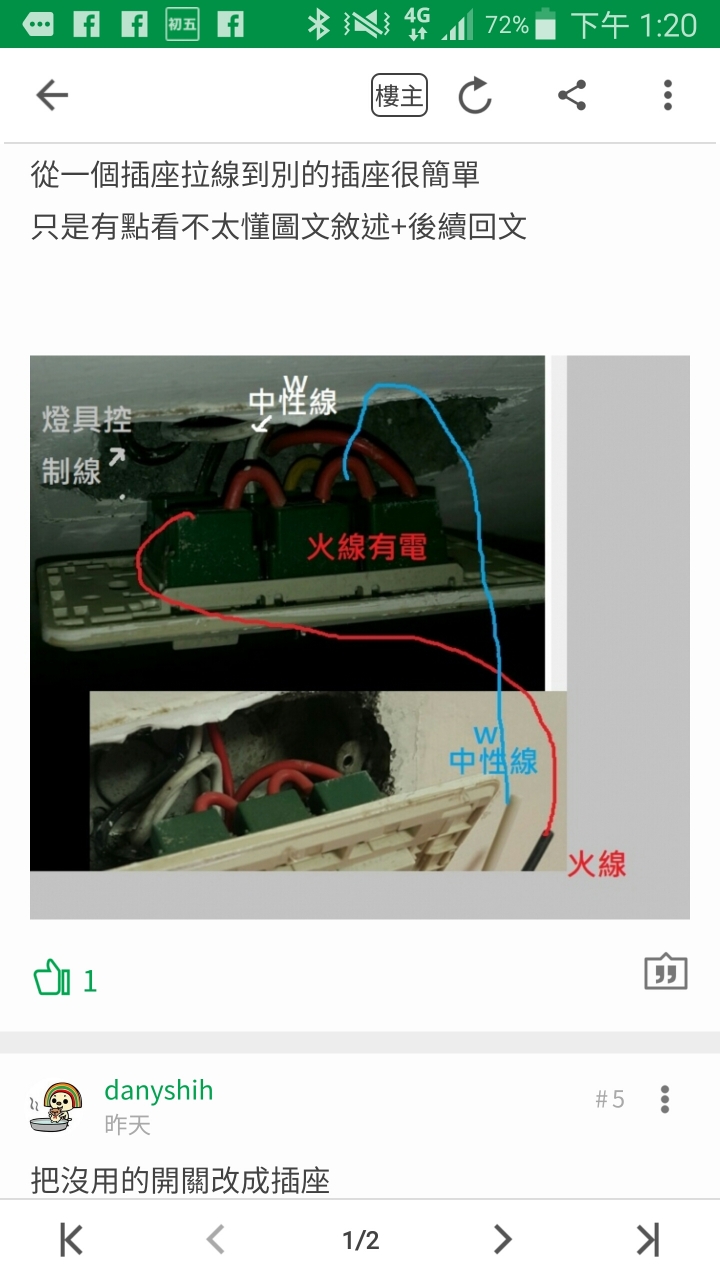

圖我不是畫了!?
插入背後的孔
只是要降!?

如果要更清楚

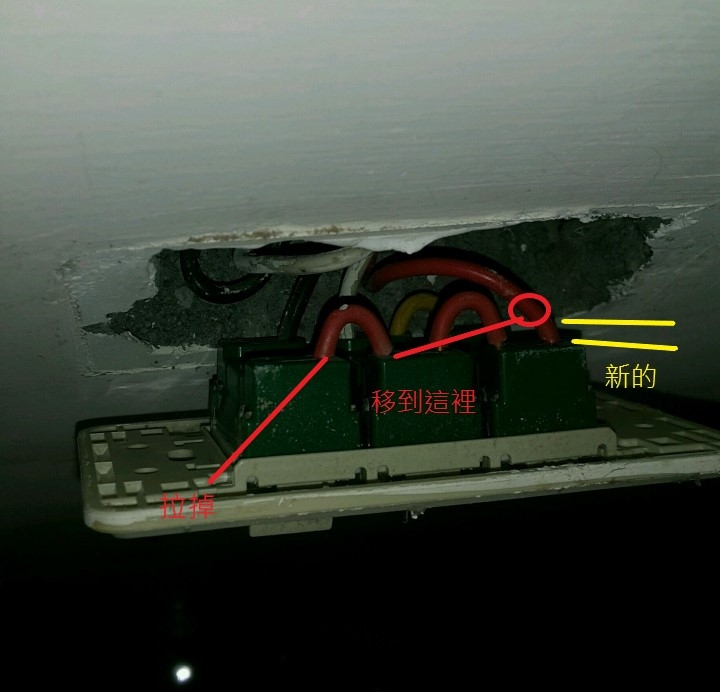

就把牆壁的插座開關拉出來
再拍一張背面的樣子

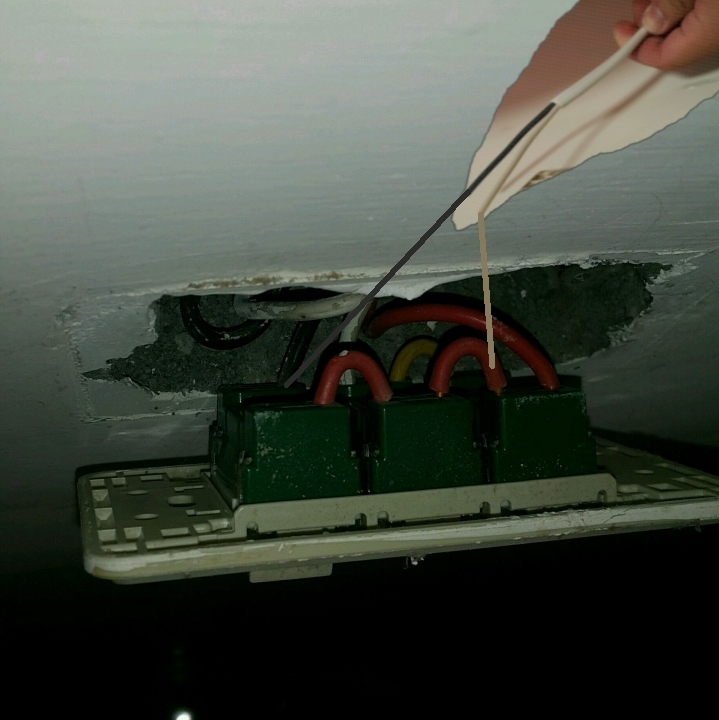

背後就剩下三個孔
你買的黑色線插紅色孔旁邊
買的白色線插黃色孔旁邊
結案~

hivsdky

hivsdky
個人積分：396分
文章編號：71992614

396分

12樓

2019-02-07 20:47

sinnou wrote:
原本想說也做個插頭就...(恕刪)

你都會擔心過熱了
但我覺得先不討論：插頭接，還是用電線插進插座背後的2.0孔(應該比用插頭接好點阻抗較小)

光是看到
你三個書桌弄得像連環船全用串接共2＊6=12個插座捏只用一條1.6還是2.0的線接
電線粗細有點疑慮啊
你這樣等同一個12插的延長線捏
市面上延長線廠商頂多做到6插而已

越前面靠近源頭牆壁插座的桌子，電線可能要承受後面數個插座的電流啊

分三路吧共三條線匯流排的感覺
你一桌4個插座，就拉一條線到牆壁插座

danyshih

danyshih
個人積分：1998分
文章編號：71992728

1998分

13樓

2019-02-07 21:04

sinnou wrote:
原本想說也做個插頭就...(恕刪)

用插頭加保險絲或斷電器才保險

weng1699

weng1699
個人積分：445分
文章編號：71993225

445分

14樓

2019-02-07 22:10

不用想太多，照#3的接法就可以了，黑線插開關上緣紅線旁那空插孔，白線插最右邊插座下方黃線旁空插孔，就是了
不用刻意還每張書桌一條線去接牆上插座電源，如那理論合理，那工程號大，豈不連牆壁裏的多要重新配置，因爲你牆上的插座裏的線也不過是2.0或1.6的且不知已串接幾個開關或插座了，只要確定原屋線路配置正確，接到開關箱無熔絲開關15A不超過，這廻路基本上安全無虞，在超過電線負荷能力前或短路時，無熔絲會安全跳脫
