這樣的樑柱需要補強嗎? (第2頁)

一葉扁舟

一葉扁舟
個人積分：944分
文章編號：68151012

944分

11樓

2018-04-15 11:03

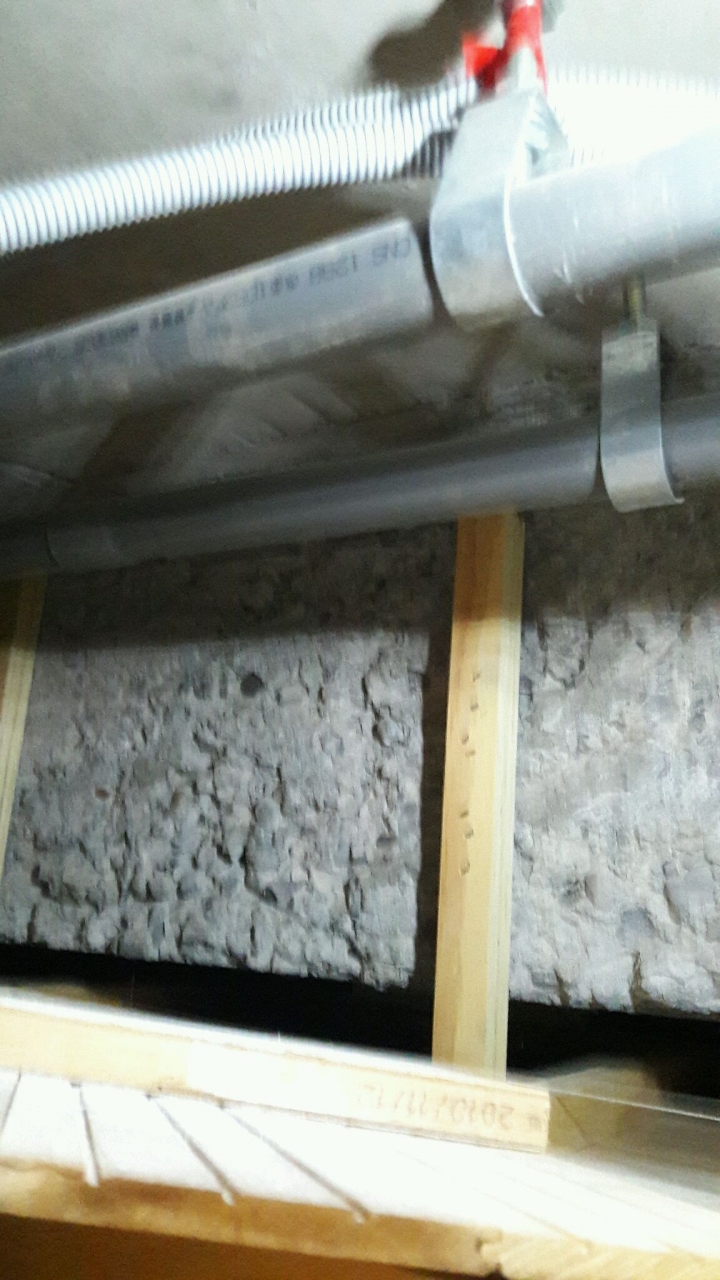

不是，意思是整根樑的其它地方也沒鋼筋，這不符合一般能見的橫樑施工方法。這個深度，應該有箍筋，大鋼筋等等一串⋯⋯

winyi

winyi
個人積分：8878分
文章編號：68151016

8878分

12樓

2018-04-15 11:03

在梁底補一支H型鋼
梁底與H型鋼間的孔隙要用無收縮水泥填滿
在牆的地方最好用H型鋼柱去支撐H型鋼梁

b03cch

b03cch
個人積分：239分
文章編號：68151201

239分

13樓

2018-04-15 11:21

sendakgg wrote:
如圖當初不知道為什...(恕刪)

這是一樓嗎?
如果是，就用H型鋼做個框架補強，怎麼看那隻樑都破壞了，除非他真正的樑身在上面。
如果不是，就要看每層樓的狀況了。光補這層樓不一定有用。

mike6314

mike6314
個人積分：54分
文章編號：68151352

54分

14樓

2018-04-15 11:32

sendakgg wrote:
如圖當初不知道為什...(恕刪)

這跟台電完全沒關係喔

是當初在蓋房子的時候，水電將管路藏在樑裡

台電：躺著也中槍

jump_huang

jump_huang
個人積分：229分
文章編號：68151645

229分

15樓

2018-04-15 11:58

首要檢查該處梁端是否有柱子
1、若是有柱子，就可能是屬於耐震抗彎矩構架設計之一環(屬重要耐震構架)，那就真得找土木OR結構技師好好耐震補強評估及設計一番點點點

2、若梁端不是柱子，那該梁就可能屬於小梁(非耐震構架，僅分擔樓板荷重)，就整體安全相對就比較不受影響(僅局部)，但局部還是有端部剪力破壞之慮，因為照片上看不到工程設計規範之最少"主筋"及"剪力箍筋"量。 orz

祝好運
以上給樓主參考~~

HermesParis

HermesParis
個人積分：48903分
文章編號：68152572

48903分

16樓

2018-04-15 13:36

一葉扁舟 wrote:
不是，意思是整根樑的其它地方也沒鋼筋，這不符合一般能見的橫樑施工方法。
這個深度，應該有箍筋，大鋼筋等等一串⋯⋯
...(恕刪)

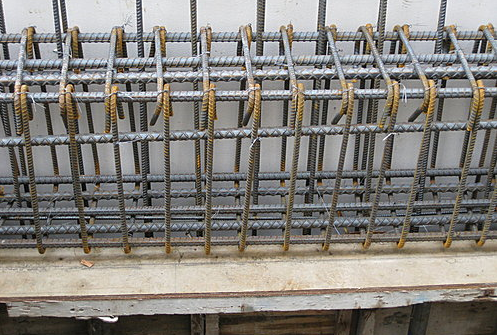

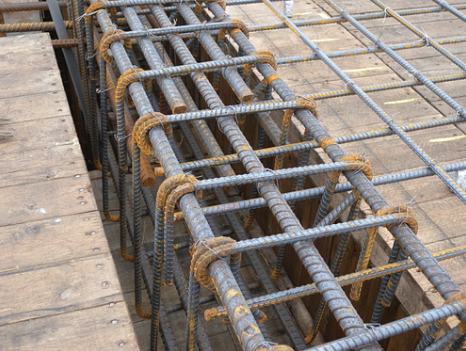

看看一般結構樑灌漿前的箍筋圖就知道了

01白虎哥

01白虎哥
個人積分：307306分
文章編號：68153013

307306分

樓主

2018-04-15 14:27

jump_huang wrote:
首要檢查該處梁端是否...(恕刪)

附近沒有柱子，調了之前的施工照來看，這隻墚用了兩個H鋼支撐，在照片的另一頭，根據建築師的講法重量是落在另一頭不是這邊，所以這邊它就沒有加強了。他用的H鋼是一隻200000的那種。

我是不懂他怎麼計算，我的認知房子應該是平均重量，不是重量好像集中在某一角（難道傾斜嗎）。

01白虎哥

01白虎哥
個人積分：307306分
文章編號：68153060

307306分

樓主

2018-04-15 14:28

一葉扁舟 wrote:
不是，意思是整根樑的...(恕刪)

我也覺得很奇怪居然看不到鋼筋

01白虎哥

01白虎哥
個人積分：307306分
文章編號：68154410

307306分

樓主

2018-04-15 17:08

jump_huang wrote:
首要檢查該處梁端是否...(恕刪)

剛又重新檢視發現大大猜對了，那根應該不是結構墚，真正結構墚在外圍，厚60公分RC,

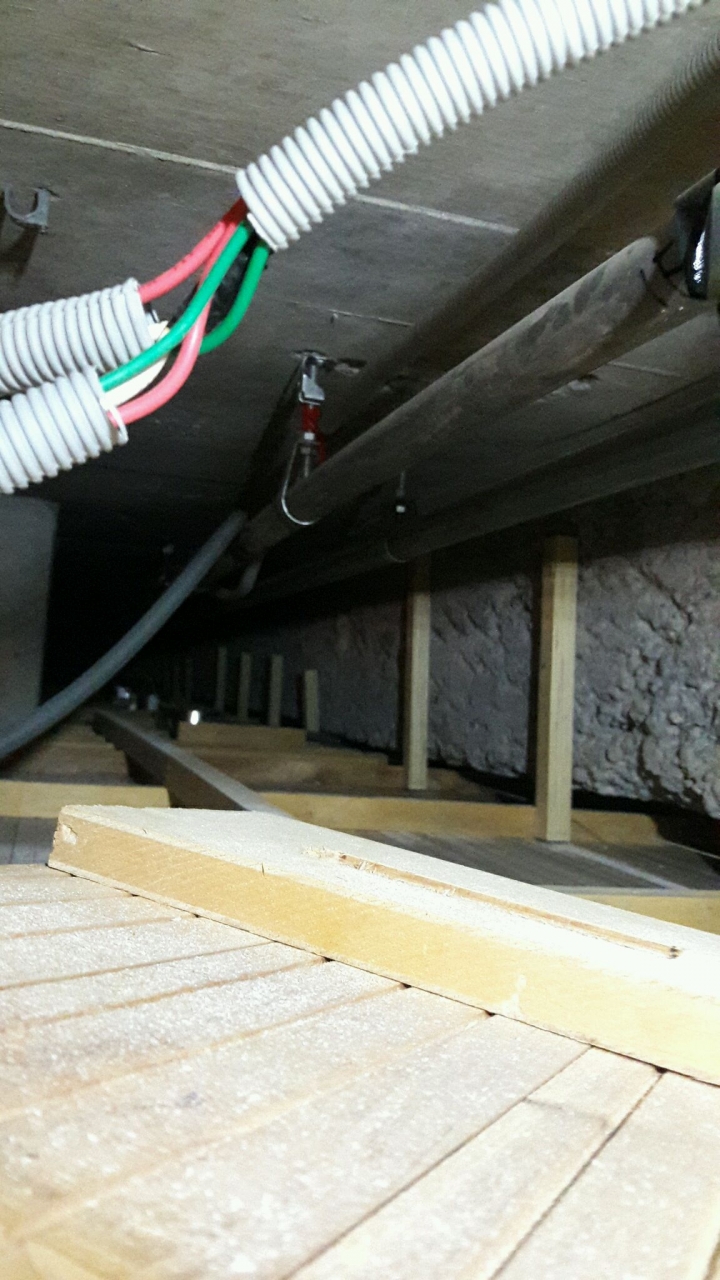

還有那個電線也不是台電的入電線是改造前的廢顯。
新的台電入電線在此

jason_uniq

jason_uniq
個人積分：1904分
文章編號：68154797

1904分

20樓

2018-04-15 17:51

sendakgg wrote:
剛又重新檢視發現大...(恕刪)

有人可以解釋一下嗎這個樑的深度應該要看得到箍筋

如果樑裏沒有箍筋只有水泥那樑的意義何在

就算不是結構樑想問是偷工減料還是這樣正常?
