三久太陽能控制箱接地問題

a778865

a778865
個人積分：7分
文章編號：67207938

7分

樓主

2018-01-22 23:16

No161 wrote:
如果我沒看錯的話左...(恕刪)

特寫我找時間再拍,我目前沒住那邊,我也沒特別注意是不是漏電開關....

我那個3F建築,配兩顆電表 (1F 一顆 2/3F 一顆)

每層樓都有電箱,一樓部分有看到一條進屋的G線接到1樓電箱 N相跟G用三用電表量為0V

但是 2F 電箱無看到進屋的G線 , N相跟G用三用電表量為10V 感覺2樓部分無接地 ...

3F 電箱為2F往上拉,有看到二樓拉一條G到 3F,N相跟G用三用電表量為5V 感覺2/3F 接地不完整..

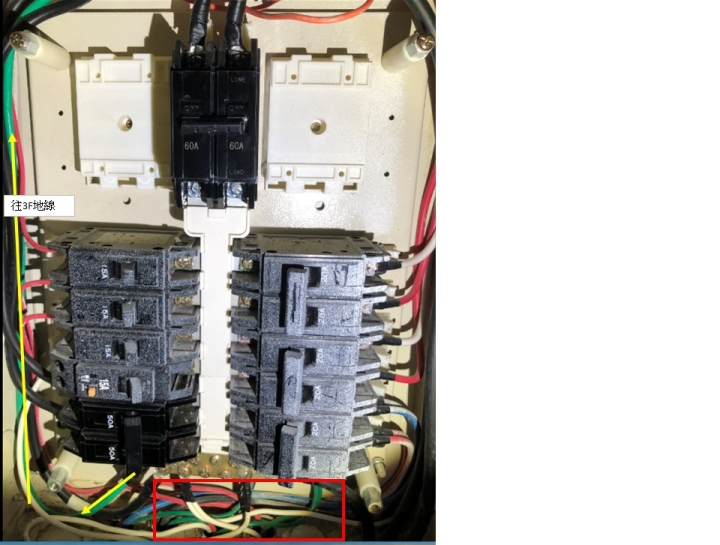

黃色箭頭為上三樓的G線,紅框處的接地排(前為N排,後為G排),無其它從外面進來的G線

No161

No161
個人積分：87分
文章編號：67208126

87分

12樓

2018-01-22 23:36

a778865 wrote:
特寫我找時間再拍,...(恕刪)

1樓的電錶是四線入屋L1、L2、N、G
而且N、G有在電錶處做短接
1樓OK

2、3樓的電錶是三線入屋，沒有G線
所以2樓的電箱處N、G排要做短接
目前沒做短接，量的N-G電壓會浮動
而且2、3樓的接地線皆無保護作用

3樓的G線是從2樓引來
所以3樓的N-G銅排不用再做短接

a778865

a778865
個人積分：7分
文章編號：67208453

7分

樓主

2018-01-23 0:14

No161 wrote:
1樓的電錶是四線入...(恕刪)

所以說我該請他把屋外地線在拉進2F 電箱,這樣應該就可以2/3F 都有地線保護對吧?

等於說我2F電箱應該要跟1F 一樣4線進屋?
