想請問220V的配電要如何接地??

rich86015
個人積分：39分
文章編號：61200706

39分

樓主

2016-08-06 0:14

喔喔大大那請問如果我就是把插頭的部分換成你說的這樣

(按鈕兩顆一個給投射燈一個給日光燈另一個就插座)

我後面配電方式..是一樣嗎????

明天我拍一下我的接法好了..煩請大大協助>"<

五路財神開店總部【創業.加盟.餐飲.餐車.賺錢.當老闆】

rich86015
個人積分：39分
文章編號：61204040

39分

樓主

2016-08-06 13:08

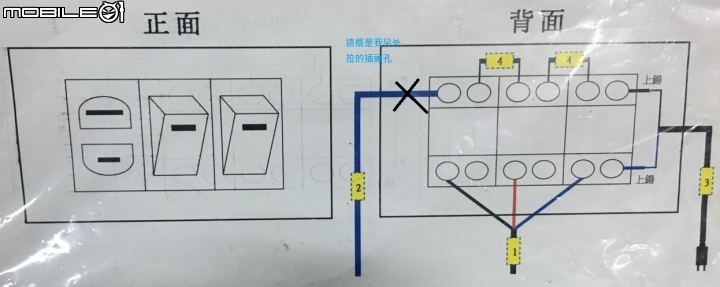

這就是我畫的 (現在這是110v的時候我都這樣配電)

一條主線(藍色) 一條崁燈的(紅色) 一條日光燈(黑色)

三號那條線(上錫的那條) 就是電源插頭線

左上角二號線本來是要另外接個插頭出來 ..現在沒用

想請問換成220v的話,要怎麼接地??(接法?求大大教學>"<

五路財神開店總部【創業.加盟.餐飲.餐車.賺錢.當老闆】

偶爾看看
個人積分：283分
文章編號：61206637

283分

13樓

2016-08-06 18:34

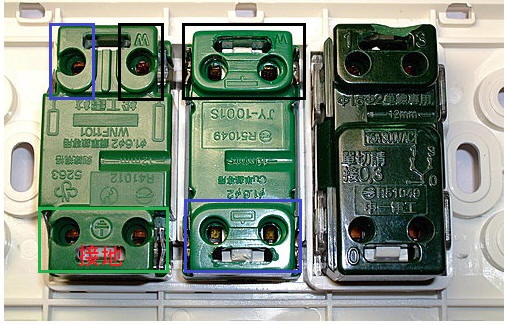

圖片中間是你原本2孔的插座黑色跟藍色框起來的2孔是互通的
圖片左邊是3孔的接地型插座黑色跟藍色框起來的孔各只有一個
綠色框起來的2個孔是互通的接地線任選一孔插上去就好了

理論上你110V跟220V的接法完全一樣只是多個接地孔給接地線使用而已

cinnamon coffee

cinnamon coffee
個人積分：20497分
文章編號：61207196

20497分

14樓

2016-08-06 19:56

rich86015 wrote:
大大我是要類似這種...(恕刪)

220V與110V的接地是一樣的，但開關、插座是不一樣的。你的照片中的開關、插座，是110V用的，不可用在220V的環境

oiio

oiio
個人積分：2360分
文章編號：61213944

2360分

15樓

2016-08-07 15:24

rich86015 wrote:
110v我不怕漏電... 但220v的不知道要怎麼弄個接地...(怕漏電有可能會出事情

又來了

為什麼110v不怕漏電怕220v漏電
