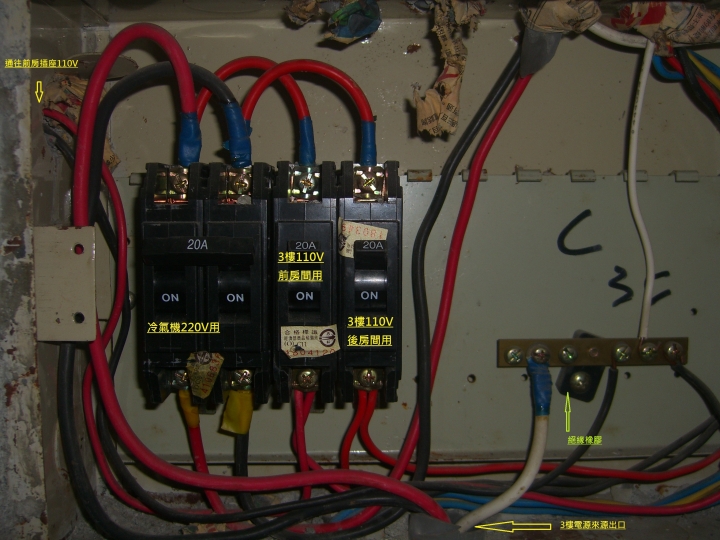

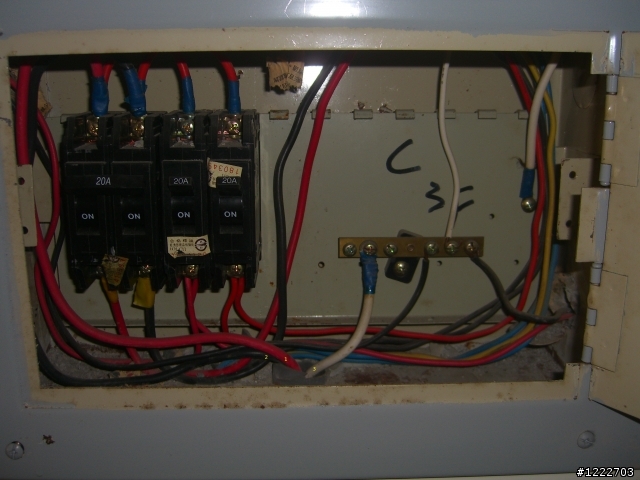

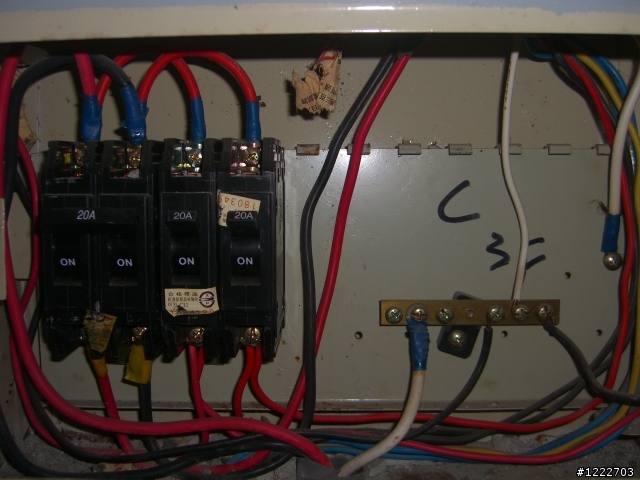

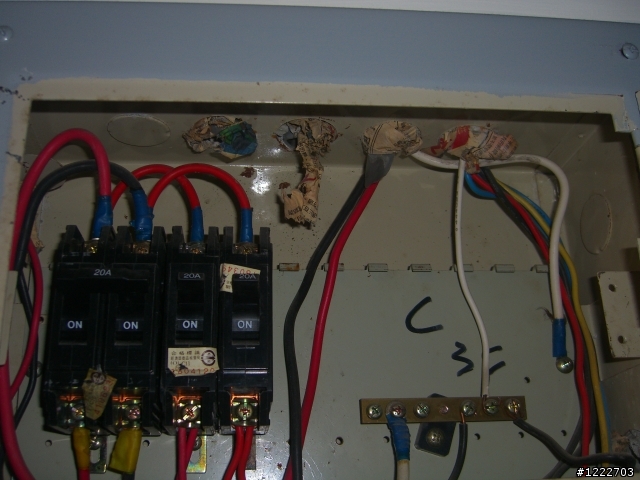

這是3樓房間總開關的配電箱,
gooddd wrote:
20年透天住宅是市電...(恕刪)
gooddd wrote:
這是3樓房間總開關的...(恕刪)
請參考: "接地觀念"
如果3F 配電盤殼對中性線極板之間的電阻值不是小於 1歐姆，則此配電盤之接地屬於無效接地(漏電時摸此配電盤會觸電)，它可能是透過鋼筋接地，或者根本沒接。
如為鋼筋接地，須把此接地線移除，另外從樓下配電盤之接地極，拉接地線上來至3F 配電盤之 接地極/機殼 才可以。
你現在要做的是從二樓配電盤之接地極拉接地線給 3樓之配電盤使用，將從二樓拉上來的接地線鎖至 3F 配電盤之 接地極/機殼 上，3F 配電盤之 中性極N - 接地極G 不可短接。 再來就是確認 2F 配電盤之接地是否正確。 (透天一般為為兩棵電錶，一樓一顆，二三四樓一顆)
2F 之配電盤之N 與 G 需視情況來決定是否短接，短接前須確認兩極間之電阻是否小於 1歐姆，小於 1 歐姆則不短接，因為已經在電表處短接 或者 已在1F 短接;
如果 N-G 已在一樓短接，則 2樓之N-G 不可短接，且 2樓之主接地線亦須從 1 樓配電盤內之接地極拉上來，並接至 2F配電盤之接地極/機殼。
(看實地情況來決定，N-G 短接可能在電表處完成，亦可能在 1 樓 或 2樓完成，只能選擇一處短接)
接地完成後，需要確認每條接地線皆無載流，如有載流表示有接地迴路，一定要排除。

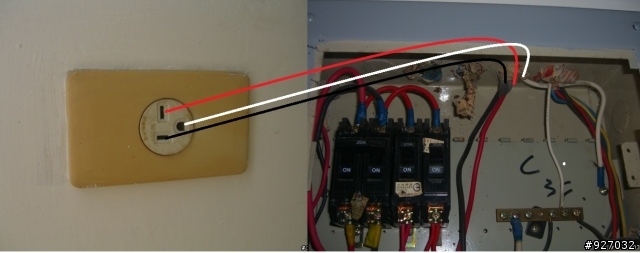

然後每個樓層的所有插座需換成 3孔式的，且從每個插座之接地極，拉接地線回各樓層之配電盤，並將之接至各樓層之配電盤之 接地極/機殼 上。
寫得有點比較攏統，我改天再來發表一篇如何確認透天厝之接地是否正確。
***請勿自行施工，請找專業人員施工***
