配電箱的配線方式哪一個比較好呢？ (第2頁)

in2002

in2002
個人積分：806分
文章編號：44398548

806分

11樓

2013-06-15 15:15

es_mato wrote:
實作過就知道第一種不...(恕刪)

以下是我實作看法

第一種只要數量不是多到壓接端子塞不進去還是可以合串壓接

第二種節點太多而且第一個節點負擔會最大

壓接端子也有分大小

圖中不過3條5.5mm而已

一般無熔絲都可以壓接50mm的電線沒問題了還三條5.5mm而已

cil123

cil123
個人積分：50分
文章編號：44398934

50分

12樓

2013-06-15 15:49

匯流排+1111111111111111111111

lpyang

lpyang
個人積分：113分
文章編號：44407773

113分

13樓

2013-06-16 4:15

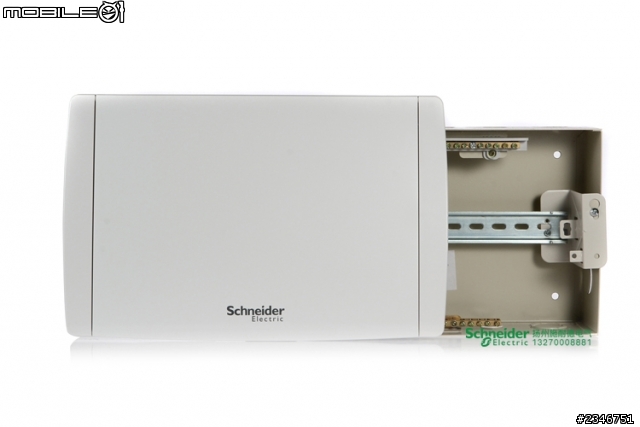

這是台芝的配電箱,個人覺得配置更為合理,可惜使用者不多,工廠竟然收掉不做了,

http://www.mobile01.com/topicdetail.php?f=168&t=1909736

kung6652

kung6652
個人積分：28分
文章編號：44407849

28分

樓主

2013-06-16 4:51

圖中3條壓接一起只是示意圖，我曾經看過8條壓接在一起，這樣正常嗎？

in2002

in2002
個人積分：806分
文章編號：44409564

806分

15樓

2013-06-16 10:10

kung6652 wrote:
圖中3條壓接一起只是...(恕刪)

只要線不是硬塞進去壓接端子8條壓接再一起也不是不行

es_mato

es_mato
個人積分：520分
文章編號：44417133

520分

16樓

2013-06-16 20:18

要把線壓在一起鎖到NFB 不是問題
問題是 NFB的接點如下圖, 它的框架 14MM
就算你用1.5 MM厚的端子, 14*1.5 = 就是 21 平方
但事實上端子的樣子及厚度都沒有那麼大
你把端子剪掉去量厚度寬度, 就知道

FLUKE的熱像儀太貴了
不過你用電磁爐+紅外線溫度計去測, 就知那會產生高溫了
端子設計有一個特性, 管徑愈大, 厚度愈厚, 頭愈大
所以要管徑大可以包覆很多條線的, 頭也很大, 你塞不進家用的 NFB 的
而且端子要配合壓著工具, 很多條線要一起包; 難! 中間的會脫落
因為壓著工具的牙咬不到它
