電磁開關&定時器&電熱水器請益 (第2頁)

叫黑皮

叫黑皮
個人積分：2分
文章編號：41233469

2分

11樓

2013-01-16 9:19

如果器具上面的符號看不懂~建議不要DIY!
區區幾條線,還是需參考很多安全規範,場所.意外的防護與保護.線徑.維修..
樓主這樣接法,如果照著接沒接錯,不會放煙火.電磁接觸器也不會動作!

ul4xjp6

ul4xjp6
個人積分：1分
文章編號：41238539

1分

12樓

2013-01-16 12:51

叫黑皮 wrote:
如果器具上面的符號看不懂~建議不要DIY!

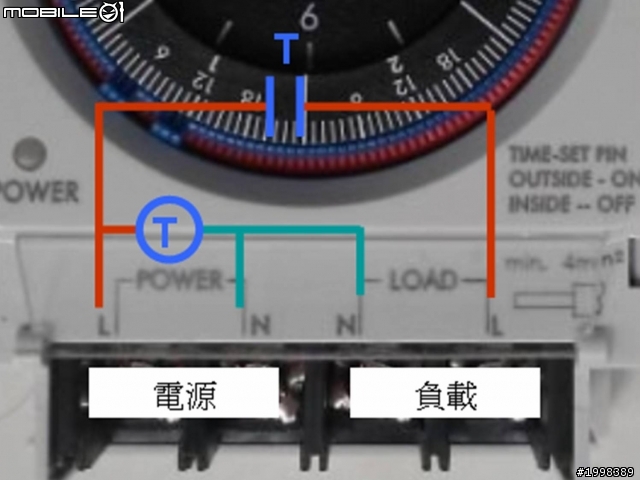

定時器上面的符號已經夠清楚了,

ON時 N通N L通L,

LOAD L和N中間有畫a接點符號才是你的接法,

到底誰看不懂?

hhgame

hhgame
個人積分：66分
文章編號：41248450

66分

13樓

2013-01-16 21:08

ul4xjp6 wrote:
定時器上面的符號已經...(恕刪)

連樓主接線圖是mc位置是上下相反當然要倒著接也看不出來
我看是不需要說太多挖鼻孔

杜瑞德

杜瑞德
個人積分：0分
文章編號：41249404

0分

14樓

2013-01-16 21:52

接觸器主接點L1.L3和T1.T3要對調沒錯，此計時器輸出是220v直接與接觸器線圈並聯

Boll-rs232

Boll-rs232
個人積分：56分
文章編號：41251650

56分

15樓

2013-01-16 23:17

叫黑皮 wrote:
如果器具上面的符號看...(恕刪)

如果器具上面的符號看不懂~建議不要DIY!

叫黑皮

叫黑皮
個人積分：2分
文章編號：41255102

2分

16樓

2013-01-17 6:54

Boll-rs232 wrote:
如果器具上面的符號看...(恕刪)

.0....0.
小弟看錯了
您是對的!

tony90025

tony90025
個人積分：5分
文章編號：41255162

5分

17樓

2013-01-17 7:17

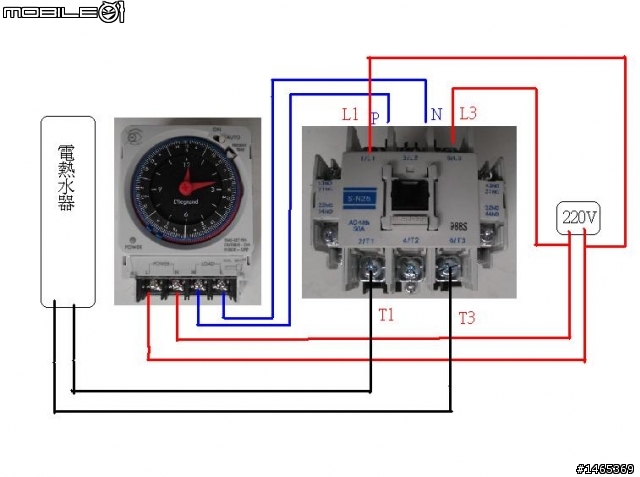

小弟修正過後畫的接線圖不知道有沒有問題!

還有接電時，應確實將220V斷路(開關要切掉)，且注意地板是不是潮濕，線是否確實鎖緊於每個接點，已免產生火花或接觸不良等問題！

如小弟圖面有問題歡迎指教～

supertakuma

TIMER的N與L，最好與接觸器線圈的N與L相對應

2024-11-04 14:29

Boll-rs232

Boll-rs232
個人積分：56分
文章編號：41270637

56分

18樓

2013-01-17 20:37

tony90025 wrote:
小弟修正過後畫的接線...(恕刪)

線路ok....

主電路的線要和原來的電熱水器-電源線,線徑要一樣粗,

接電磁開關的線,最好是壓接 O型端子比較好，

其它控制線,用1.6 m㎡白扁線就可以

kurtchen1986

kurtchen1986
個人積分：11分
文章編號：41275825

11分

樓主

2013-01-18 0:40

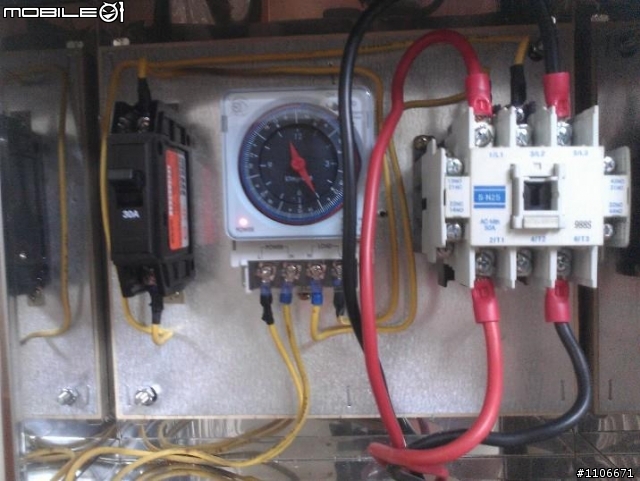

多謝板上各位大大的指導

現在初步已接好線組只是還沒整線

家中熱水器只有4KW 18A

可能料真的不需要用到那規格

應該不會有問題吧 @@

漏電斷路器沒加裝是因為看到

熱水器上已經有一顆了

所以就沒加裝了

還是說還要再裝呢?

還有一點就是說因為我線(熱水器上的線5.5mm)不夠長

家中剛好有8.0mm的線來延長

有沒有關係呢(5.5mm接8.0mm)?

控制線用2.0mm應該可以通吧

加裝那顆30A斷電開關是因為假日有時要回老家幾天

關掉總開關會連定時器都斷電

所以就只讓MC沒做動而已

接法不知對不對

畢竟不是學電的

第一次接請多多包涵

hhgame

hhgame
個人積分：66分
文章編號：41291668

66分

20樓

2013-01-18 19:25

kurtchen1986 wrote:
多謝板上各位大大的指...(恕刪)

L1 L3 主接點端子在下控制接點端子在上背對背鎖上
線材接續用中接端子壓接鉗壓接纏上自融膠帶外包電工膠帶
切220V兩條火線是要用2P NFB
1P NFB 是用於110V只有單條火線
漏電斷路器有電熱水器那顆就可以
樓主的電熱水器的綠色接地跑哪去
有真正接地接去接地匯流排
舊屋沒接地依電工法規 220V電器允許中性線充當接地線使用
電熱水器旁牆壁打上膨脹螺絲鎖上中性線與電熱水器的綠色接地線
NFB至少要用士林

Legrand牌~德製~649964計時器(定時器) .附電池停電記憶保持100小時 1480 元
是買這顆? 可以維持四天就直接切電熱水器總電源就好
