ir1166 wrote:
電路圖如圖所示，字醜請別見怪!!
單切開關做電燈火線(紅色)的開關，黑色為地線(實際需視您家裡配線顏色為準)
雙切開關需同時接上紅色及黑色(1接紅3接黑)，綠色則接到吊扇，另一端的雙切開關亦須確認，吊扇若有開關請記得打開!
這雙切是哪門子的接法...

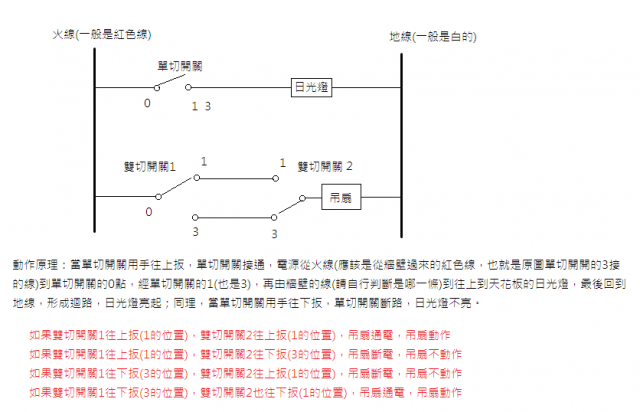

接線圖是基本的接線原理，至於哪一條線是哪一條線，要視你的接線盒來判斷，一般大概都可以用電線的顏色來判斷(除非線的顏色亂用就另當別論)
一般雙切的接線大都是

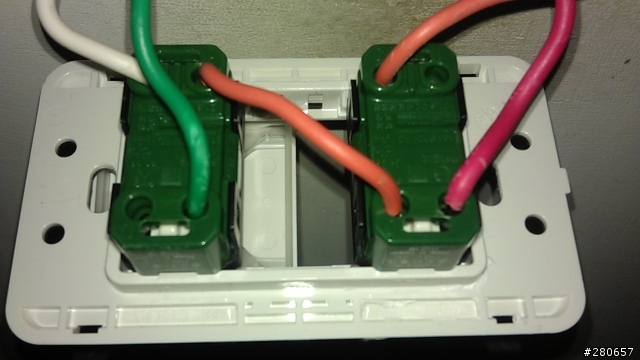

版大所用的是

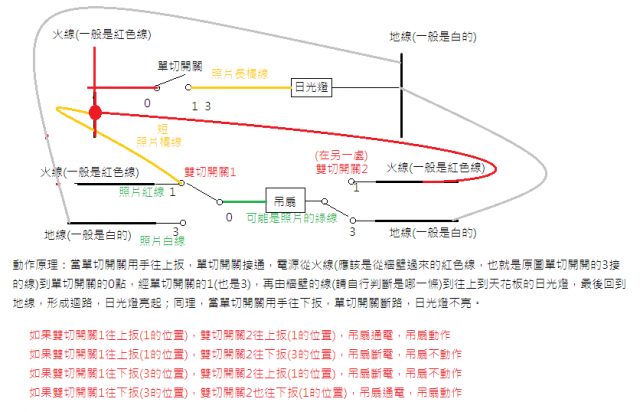

所以用圖二來說明
1.雙切開關應該有兩處，一處位於你拆下來的開關，另一處你自己應該知道在哪裡
2.附圖黑色字體用來說明接線原理
3.標註有顏色的橘色與綠色電線顏色只是猜測的，實際還需自行判斷(自行找出通到天花板日光燈線那一條，與通到吊扇的線是哪一條)
ps.雙切開關1如果向上扳到1的位置，與雙切開關2同時扳到1的位置，如接線為單相110V的電壓，而且都是同一條火線，同一迴路點的火線，所以吊扇不會轉，但是若雙切開關2的1點接的是另一迴路的火線版大圖二的接法，吊扇就被通220V的電....有「點」危險，
