這間房子是二十八年的透天，加強磚造，原本是二樓半的透天，前屋主在二十幾年前有增建成正三樓(不是蓋鐵屋頂，是水泥屋頂)，及二樓前露台增建(也是水泥的)
我要改局格的樓層位於二樓後半部，

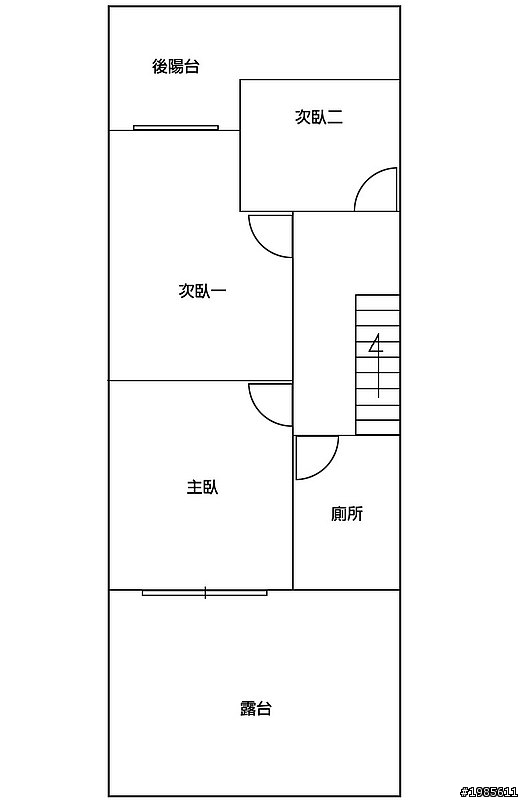

圖一：是原格局圖

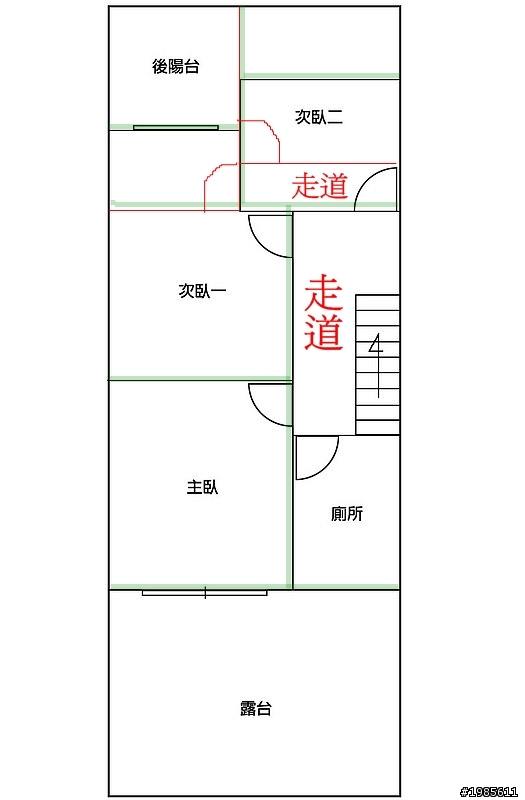

圖二：紅色是我們想改成的格局，變成二樓有四間房間，房門也不會相對或是對到樓梯，綠色部份是梁的位置，因我看不出來柱的位置，所以沒有標示
這間房子，原本是邊間，右邊還有一間，是一起蓋的，所以這排一共只有二間而已，後來左邊再蓋房子，有跟這間房子貼在一起，但不知道當初是否有預留鋼筋給後蓋的房子用....
後陽台及前陽台，都是水泥增建，所以我們想再增建上去三樓，用H鋼增建樓層，變成陽台都在三樓，二樓前露台會留2坪左右的小陽台，二樓後陽台則變成房間。
裡面我有拍很多照，但不曉得那些才台讓大大參考？
若後陽台的牆是承重牆，那麼打掉窗戶下方，兩邊不動(因為窗戶很大)，是還需要做補強？
:牆面具有良好的抵抗水平地震力之能力
------------------------------------------------------------------
1.首先因為您的是磚造,不管是否為加強磚造,基本上磚房屋超過2樓基本就比較不建議!

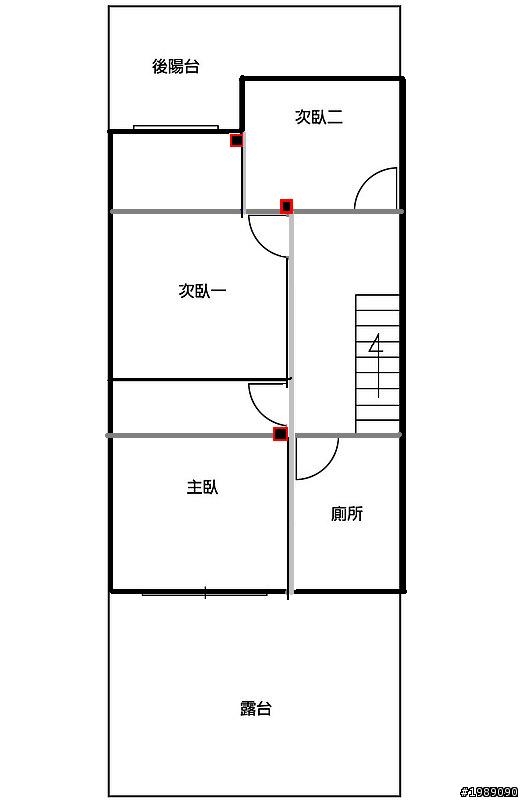

圖3
2.因為看照片以及平面,小弟我幫您畫出了基本的結構(不知道有沒有錯..)
2-1粗黑線-承重牆,上方均有樑位 1B
2-2細黑線-你原有之隔間 1/2B
2-3深灰線-主樑(橫向)
2-4淺灰線-副樑 (縱向)
2-5紅狂黑底-柱子
如果以上正確繼續...

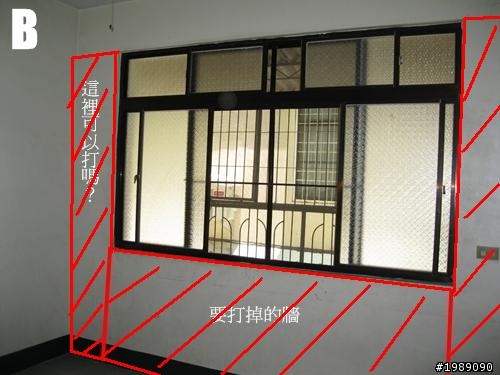

圖1 畫斜線部分是您可以切割的牆壁,上方不可切斷!
(請用切割的,如果要補強..應該也不用了!因為剪力牆是比較難以補強的!)
如果你真的想補強,就必須在提供給我您一樓的照片!

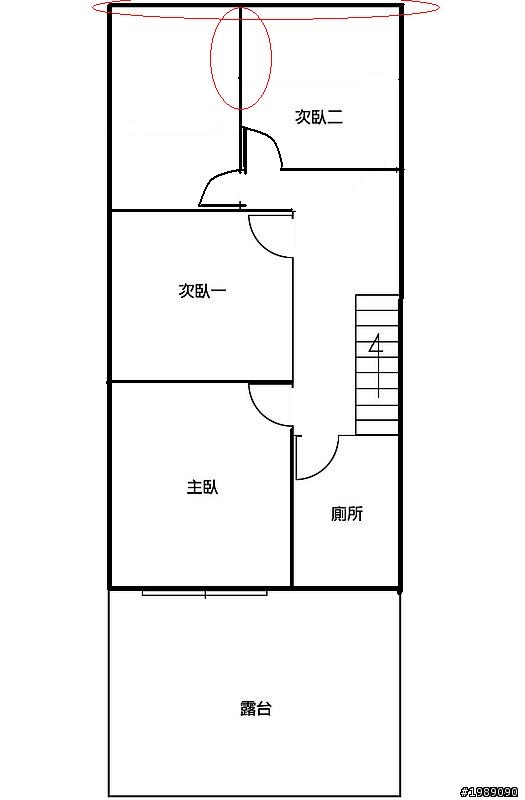

圖2 是我看你的圖後,爲了方便我的"眼睛",不要錯亂因此重劃的您想改的隔間圖。
正確嗎?
如果以上正確繼續...
圖2所標示的紅圈處,是您未來的隔間,爲了不造成樓板以結結構上的影響,請勿用磚造!
(可以使用3合1浪板搭配C型鋼作為外牆內部在包+格熱棉+輕隔間)
如果可以請拍主臥的牆壁,有樑住的地方!或是次臥二的另一個視角!
抱歉小弟不材,無法幫您更多!
如果要更詳細的可能要麻煩圖面梁柱精確位置大小..送交結構技師或是建築師看....
抱歉小弟實在不會用小畫家><" CAD習慣後 小畫家整個就是考倒我了~畫這幾條線3張圖比我畫CAD還要久.....整個就是腋下冒汗...手狂抖
