萬國 FX-60 總機系統完全DIY施工心得[多圖超容易] (第2頁)

雲哥

雲哥
個人積分：264分
文章編號：23223356

264分

11樓

2010-10-19 0:28

請問UY端子用一般的尖嘴鉗夾就可以夾緊了嗎?
不需要UY端子專用的鉗子?
謝謝~

科技來自於人性，懶惰來自於科技所以...科技來自人的惰性順發卡號：00326877 歡迎使用記得索取保固貼紙~

turbokid

turbokid
個人積分：403分
文章編號：23227274

403分

12樓

2010-10-19 8:50

若要裝7支分機要如何裝？
有7個槽可用嗎？
網路線不就要買兩條？

雲哥

雲哥
個人積分：264分
文章編號：23248761

264分

13樓

2010-10-19 23:00

turbokid wrote:
若要裝7支分機要如何...(恕刪)

你沒有把文章仔細看完...

請看
取下右邊外線連接端子[CH1 CH2][CH3 CH4]
代表他一個接頭可以接兩支電話

以及
取下數位內線埠的[CH1 CH2] [CH3 CH4]二組端子
看他的照片一共有4組接頭

一個(組)接頭可以接兩支電話，四個(組)接頭可以接8支電話...

科技來自於人性，懶惰來自於科技所以...科技來自人的惰性順發卡號：00326877 歡迎使用記得索取保固貼紙~

sinaalex

sinaalex
個人積分：19分
文章編號：23354312

19分

樓主

2010-10-24 3:24

雲哥 wrote:
請問UY端子用一般的尖嘴鉗夾就可以夾緊了嗎?
不需要UY端子專用的鉗子?

UY端子頭只要一般的鉗夾(老虎鉗、尖嘴鉗....)就可以夾，很簡單的
用UY端子只是為了讓線不會氧化或是脫落，UY端子裡面有好像油的半固態物品

基本上去皮後二條線對纏在用電工膠帶捆一下絕緣應該也可以，只是時間久了會氧化..

sinaalex

sinaalex
個人積分：19分
文章編號：23354404

19分

樓主

2010-10-24 3:41

turbokid wrote:
若要裝7支分機要如何裝？

有7個槽可用嗎？

網路線不就要買兩條？

剛剛再度看了一下露天賣家的介紹內容
容量由最小的 4 外線 8 分機基本櫃開始，依企業用戶的發展規模，只需增加內外線或自動總機卡片，可達到系統最大容量 60 埠。

所以買回去可以接到四條外線、八支分機，對於一般家庭已經很夠用了

至於網路線的部分是小弟偷懶且要把線路拉進管線內，所以才用網路線(4對線接四分機)
若要使用偷懶的方式拉線的話，基本上只要2條網路線就可以接到8支分機

雲哥

雲哥
個人積分：264分
文章編號：23374351

264分

16樓

2010-10-25 5:14

sinaalex wrote:
已經入手萬國總機FX...(恕刪)

我想問一下您拉線是拉到哪裡? 弱電箱嗎?
因為在您的文章裡只說明拉一條線，然後就變成客廳、主臥、小孩房、書房就通了
我想知道線路的跑法謝謝~

科技來自於人性，懶惰來自於科技所以...科技來自人的惰性順發卡號：00326877 歡迎使用記得索取保固貼紙~

sinaalex

sinaalex
個人積分：19分
文章編號：23387280

19分

樓主

2010-10-25 17:22

雲哥 wrote:
我想問一下您拉線是拉到哪裡? 弱電箱嗎?

因為在您的文章裡只說明拉一條線，然後就變成客廳、主臥、小孩房、書房就通了

我想知道線路的跑法謝謝~

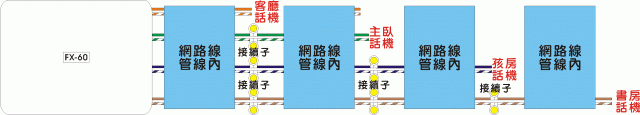

基本上公寓/華廈線路都是串接到每間房間
所以我一條網路線拉線的方式如下..

[FX-60] =線組1=[客聽話機]
　　　　=線組2=[主臥室]=[主臥室話機]
　　　　=線組3=[主臥室]=[UY端子]=[另一段網路線->小孩房]=[小孩房話機]
　　　　=線組4=[主臥室]=[UY端子]=[另一段網路線->小孩房]=[UY端子]=[另一段網路線=>書房]=書房話機

橘色標註 : 客廳到主臥室管線內用線
綠色標註 : 主臥到小孩房管線內用線
紫色標註 : 小孩房到書房管線內用線

畫的很醜..請多包含

turbokid

turbokid
個人積分：403分
文章編號：23422039

403分

18樓

2010-10-26 23:23

FX60 可以裝門口機嘛？
有沒有DIY教學？？

sinaalex

sinaalex
個人積分：19分
文章編號：23440392

19分

樓主

2010-10-27 17:50

turbokid wrote:
FX60 可以裝門口機嘛？

有沒有DIY教學？？

從賣家提供的資料看來應該是可以接門口機吧?

系統特色
◎電源採無停電設計
　　☆具電池充電功能
◎容量由12路到60路
　　☆基本容量4外線8數位分機
　　☆適用於家庭及小型企業
◎配合週邊設備使用
　　☆語音信箱
　　☆外線式門口機
　　☆計費系統
　　☆VOIP

目前好像找不到門口機相關DIY教學文
但是門口機和中繼器說明書似乎有教如何接線
下面是明谷牌中繼器使用說明截圖(詳細內容直接Google 搜尋 "門口機中繼器" 第一個就是)

T.S.O

T.S.O
個人積分：0分
文章編號：23532350

0分

20樓

2010-11-01 0:31

將對講機接到FX-60C的外線槽上，對講機的接法，通常在外盒上或所隂的說明書上都有，容易上手，只是好不好接的問題而已
