chih_haohung wrote:
所以直接用萬用電表量測任一火線 單點 不會是 220V 只會是110V
PS:這裡不得一個探筆點火線1 另一個探筆點火線2
三用電錶無法測量單點，不能測量就沒有數據。
驗電筆是讓你知道有沒有電，不是讓你量測電壓或電流數據用，你買的數位驗電筆的數據是僅供參考。
隨風浮雲 wrote:
完全不知道你在說什麼...(恕刪)
這種東西普通高中不會教...
即使講了也是輕輕帶過...
它雖然是物理的一部分...
講這麼深.
能懂也大概是能考國立理工大學的等級...
現在的教改國中三角函數都刪了...
高中教這個要虐死誰啊...
原來，我一直以為在一個正常迴路前提下，火線1的電壓(或是電流)會透過220V電器/燈具等負載"進去"到火線2裡面去，原來根本不會有這一種事情; 火線2的電壓(或是電流)會透過220V電器/燈具等負載"進去"到火線1裡面去，原來根本不會有這一種事情
------------------------------------------------------------------------------------------------------------------------------------------
回歸到本樓主題的問題，下面是最好的解釋與完美的論述

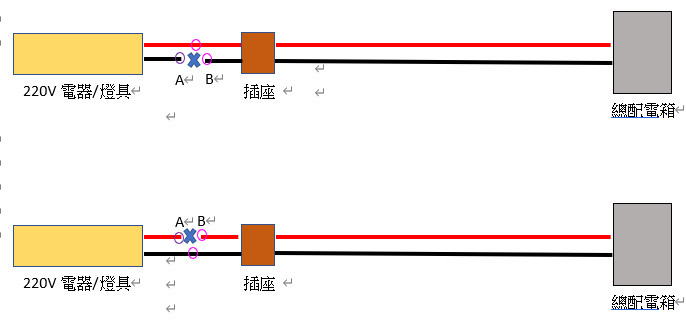

單相三線式 220V電力系統
當斷點A點與斷點B點一接通那一瞬間，就會形成一個正常的迴路了，
以火線1+火線2的搭配組合的220V這一個繪圖來說，電器/燈具等負載下面接的線，整條都會自動變成火線2，因此也沒有所謂 電器/燈具等負載~斷點A點 這一段的火線1延伸的電壓(這一段可以被視為火線1) 被 斷點B點~住家外面的台電的變壓器 這一段火線2給吃掉這種事情了。
單相三線式 220V電力系統
當斷點A點與斷點B點一接通那一瞬間，就會形成一個正常的迴路了，
以火線1+火線2的搭配組合的220V這一個繪圖來說，電器/燈具等負載上面接的線，整條都會自動變成火線1，因此也沒有所謂 電器/燈具等負載~斷點A點 這一段的火線2延伸的電壓(這一段可以被視為火線2) 被 斷點B點~住家外面的台電的變壓器 這一段火線1給吃掉這種事情了
---------------------------------------------------------------------------------------------------------------------------------------------
台灣是60Hz 也就是完成一個週期的正弦波需要1/60秒，等於每一秒完成了60個完成一個週期的正弦波

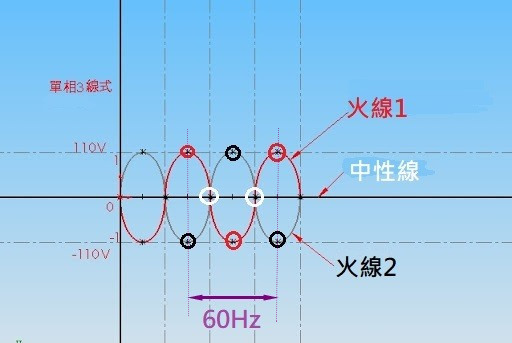

上圖是單相三線式 火線1、火線2、中性線的波形圖
我們討論單相三線式 220V的電力系統，它只有一種組合方式: 火線1+火線2
如果把交流電想像做水，線材則是水管、電壓就是所在的樓層(+110V:想像成地上第110樓、0V=想像成地上1樓的地板、-110V:想像成地下第110樓)、電流就是水流流動的速度(1A想像成時速1公里、2A想像成時速1公里，以此類推)。220V電器/燈具等負載(開啟運作時)就是接通二邊(火線1、火線2)的橋樑，可以把它想像成一條水管
火線1: 從波峰(紅色圈)到波谷(紅色圈) + 波谷(紅色圈)到波峰(紅色圈) 共花了1/60秒的時間波峰(紅色圈)到中間位置(白色圈) 中間位置(白色圈)到波谷(紅色圈)
波谷(紅色圈)到中間位置(白色圈) 中間位置(白色圈)到波峰(紅色圈)
各都花了1/60x1/4秒=1/240秒的時間
火線2: 從波谷(黑色圈)到波峰(黑色圈) + 波峰(黑色圈)到波谷(黑色圈) 共花了1/60秒的時間
波谷(黑色圈)到中間位置(白色圈) 中間位置(白色圈)到波峰(黑色圈)
波峰(黑色圈)到中間位置(白色圈) 中間位置(白色圈)到波谷(黑色圈)
各都花了1/60x1/4秒=1/240秒的時間
假設 完成一個週期的正弦波 頭尾都算(也就是火線1的前後二個波峰都算的話、火線2的前後二個波谷都算的話)，電壓差剛好在滿220V，只會有三個點:火線1:波峰(紅色圈)/火線2:波谷(黑色圈)、火線1:波谷(紅色圈)/火線2:波峰(黑色圈)、火線1:波峰(紅色圈)/火線2:波谷(黑色圈)。如果我們用一秒內來計算，六十個連續週期的正弦波等於有1+2x60=121次滿220V，有4x60=240次滿110V，還有2x60=120次0V。有1/60x1/2秒=1/120秒期間內，電流的方向是火線1流往火線2(因為電壓差的關係，此時火線1的電壓大於火線2的電壓); 有1/60x1/2秒=1/120秒期間內，電流的方向是火線2流往火線1(因為電壓差的關係，此時火線2的電壓大於火線1的電壓)。但電流的方向不論怎麼流動，火線1的電壓永遠是110V(用數位驗電筆或萬用電表來測量)、火線2的電壓永遠是110V(用數位驗電筆或萬用電表來測量)。數位驗電筆或萬用電表的測量方式是在一個週期的正弦波內也就是1/60秒(60Hz)或1/50秒(50Hz)選出最大的電壓(不管+還是-)作為顯示的電壓數值，且每1/60秒(60Hz)或1/50秒(50Hz)更新一次數值，而事實上火線1的電壓都是隨時在變化的(+110V~0V~-110V)/火線2的電壓都是隨時在變化的(+110V~0V~-110V)，而且火線1、火線2都是同步同時對稱在變化的。
假設火線1或火線2在波形圖上每移動1V的時間花費了1/240x110秒=1/26400秒
*在第0秒時，水管1(火線1)的所在的位置是在地上第110樓(+110V)，同時間，水管2(火線2)的所在的位置是在地下第110樓(-110V)，二者差了220樓(220V)，也由於水管1(火線1)的所在位置比水管2(火線2)還要高，因此此時的水流(電流)流動方向是水管1(火線1)往水管2(火線2)。
*在第1/26400秒時，水管1(火線1)的所在的位置是在地上第109樓(+109V)，同時間，水管2(火線2)的所在的位置是在地下第109樓的地板(-109V)，二者差了218樓(208V)，也由於水管1(火線1)的所在位置比水管2(火線2)還要高，因此此時的水流(電流)流動方向是水管1(火線1)往水管2(火線2)。
*在第1/240秒時，水管1(火線1)的所在的位置是在地上1樓的地板(0V)，同時間，水管2(火線2)的所在的位置是在地上1樓的地板(0V)，二者差了0樓(0V)，也由於水管1(火線1)的所在位置和水管2(火線2)是相同的高，因此此時的水流(電流)流動方向是不會流動的。
*在第1/240+1/26400秒時，水管1(火線1)的所在的位置是在地下第1樓(-1V)，同時間，水管2(火線2)的所在的位置是在地上第1樓(+1V)，二者差了2樓(2V)，也由於水管1(火線1)的所在位置比水管2(火線2)還要低，因此此時的水流(電流)流動方向是水管2(火線2)往水管1(火線1)。
*在第2/240秒時，水管1(火線1)的所在的位置是在地下第110樓(-110V)，同時間，水管2(火線2)的所在的位置是在地上第110樓(+110V)，二者差了220樓(220V)，也由於水管1(火線1)的所在位置比水管2(火線2)還要低，因此此時的水流(電流)流動方向是水管2(火線2)往水管1(火線1)。
[以下就請自行類推了............]
