幾年前請水電改雙開 都跟網路上說的接法不一樣(不依照規定來接...?)
這是網路上說的正確雙開關的接法
雙切開關 兩個開關 1、3接在一起
然後其中一個開關的0接火線
然後另外一個開關的0接日光燈 再由日光燈接水線
接法圖案
運作方式
我的房間原本為單開關 約3~4年前請水電來改雙開是這樣接的...
雙切開關 兩個開關1、3都接上水線與火線
然後兩個開關的0接上日光燈
接法圖案
運作方式
沒有依照第一種方法來接 請問這樣 用電安全?
以下是我拍的照片(有圖為證)
先不管線的顏色為何 火線與水線我都用驗電筆檢查過了

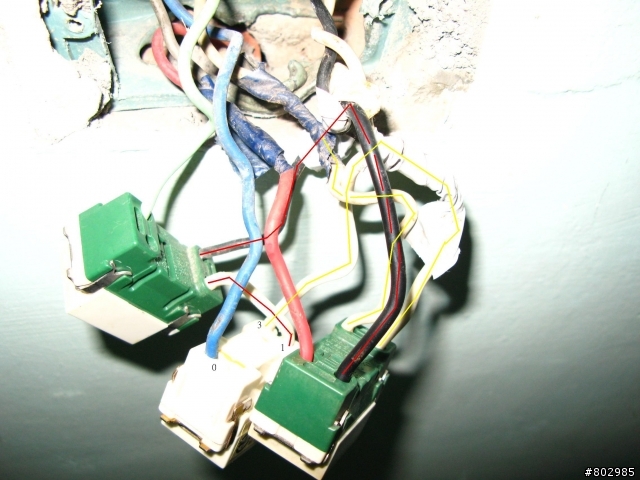

圖一 A開關(中間那個)
自己加工的顏色 黃色為水線 紅色為火線
看到開關1接火線 3接水線 0接電燈(藍色往上接)

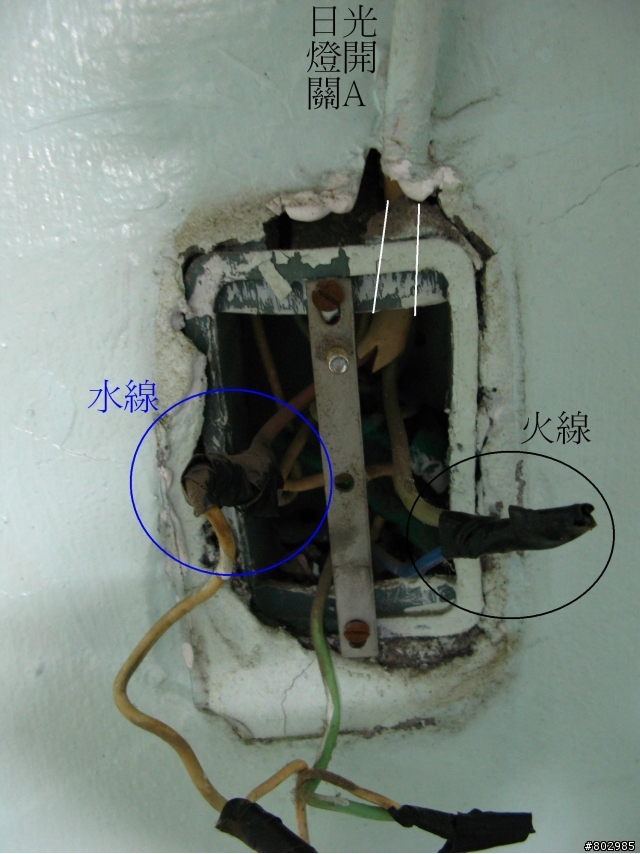

圖二 小夜燈
從小夜燈後面可以看到 藍色線接上往日光燈那邊的電線(黑色圈圈)
還看到水線也有接(藍色圈圈)

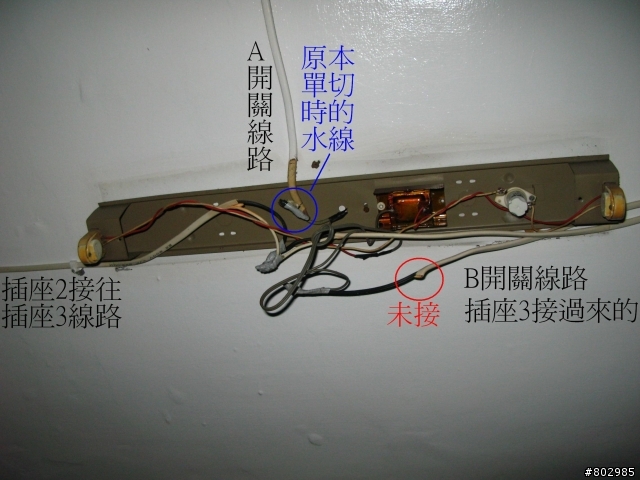

圖三 日光燈內部
可以看到A開關線路火線接上日光燈 水線用電火布包起來沒有接

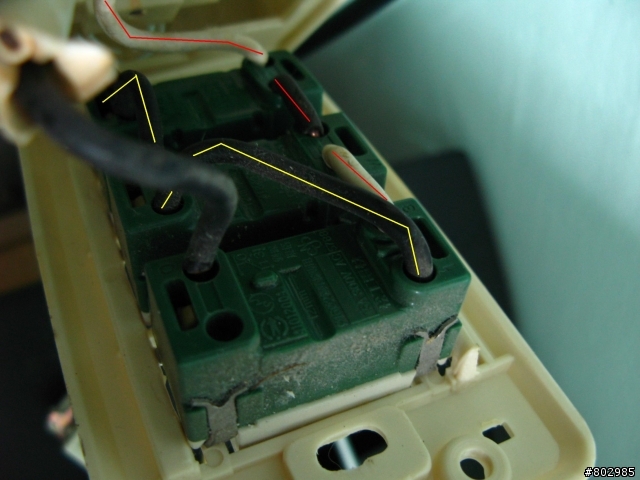

圖四 B開關(最外面那個)
自己加工的顏色 黃色為水線 紅色為火線
看到開關1接水線 3接火線 0接電燈
請問這種電燈接法...正確?
