鐵捲門改裝wifi控制問題請教

ethan42411
個人積分：4分
文章編號：90822946

4分

樓主

2024-12-18 21:23

大家好, 小弟最近家裡剛更換鐵捲門控制箱，想買一組市面上的wifi控制模組回來改裝，讓鐵捲門可以透過手機控制升降

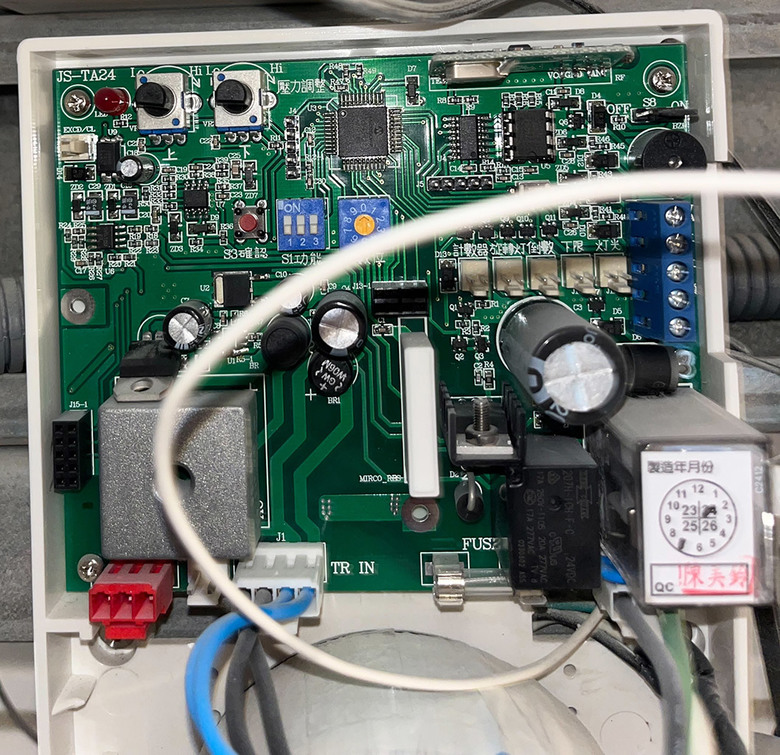

目前比對遙控器跟廠家的圖片型號應該是FB038/V238，但是打開控制箱，卻發現跟網路上的接腳不太一樣，一般控制箱電路板上面都會有可以連接牆壁按鈕(上/停/下)的端子座，而我的卻只有如下面照片：

僅看到12V、外紅、內紅、互鎖、共
鐵捲門改裝wifi控制問題請教

鐵捲門改裝wifi控制問題請教

鐵捲門改裝wifi控制問題請教

想詢問各位前輩是否有人知道上面有相關的接腳可以運用? 目前只有看到一個EXCD/CL看起來比較像是外接按鍵的接腳，只是在沒確認下不敢直接短接它

謝謝

2024-12-18 21:23 發佈

文章關鍵字鐵捲門控制箱 Wifi 控制問題家裡市面控制模組手機接腳 12V

一花一世界一草一天堂

一花一世界一草一天堂
個人積分：15960分
文章編號：90823330

15960分

2樓

2024-12-18 22:56

直接去接手動開關的上停下不就好了？
你圖片這個好像是快速捲門防壓用幫不了你

幫不了你

迷濛

別想了~~他這組~~連外蓋上的按鍵都是無線式的

2024-12-19 23:10

brabus1518
個人積分：5392分
文章編號：90824583

5392分

3樓

2024-12-19 9:16

樓上說的辦法不錯
要不就找一個人幫忙按按鈕你來測測那個腳位有電壓變化

禾口日安
個人積分：1337分
文章編號：90825083

1337分

4樓

2024-12-19 10:24

既然是剛更換, 你直接找更換的廠商確認.
我之前遇到類似情況但是機器超過15年了, 就請原廠師傅來看一下, 買個貴貴遙控器. 讓師傅告訴我腳位

分身回覆
個人積分：3495分
文章編號：90825680

3495分

5樓

2024-12-19 11:47

拿一個遙控器來接線改裝也可以

ethan42411
個人積分：4分
文章編號：90828696

4分

樓主

2024-12-19 20:00

一花一世界一草一天堂 wrote:
直接去接手動開關的上...(恕刪)

因為我的牆面開關也是走無線控制的, 所以沒有線路可以連接

分身回覆 wrote:
拿一個遙控器來接線改...(恕刪)

了解, 只是這樣就會占用掉一組遙控器了, 本來是想說如果從控制盒接線會比較穩定

分身回覆
個人積分：3495分
文章編號：90829437

3495分

7樓

2024-12-19 22:35

ethan42411 wrote:
因為我的牆面開關也是走無線控制的

那就接線改裝牆面開關

迷濛

迷濛
個人積分：184分
文章編號：90829588

184分

8樓

2024-12-19 23:09

這組主機目前就是濺~~~

外接改掉~~連面板的都改成無線式的~~~

應該是順X捲門的改成這樣~~真的是很差勁~

完全無法被替換只能換其他主機才有辦法解決

遙控器也鎖碼~~服務若還不到位時鎖行也無法用外接式作遙控替代方式

說真的倒楣的是消費者

kevinlai599
個人積分：406分
文章編號：90830881

406分

9樓

2024-12-20 9:47

我是買了一個易微聯WiFi四路開關模組，再拿一個遙控器把四個按鈕接線焊上，拉到模組NO接點上，拿一個12V電源給模組及遙控器使用，裝上一個塑膠外殼就可以用，不用200台幣
