水路自動控制(電機電路問題)

kent0407
個人積分：5分
文章編號：89560783

5分

樓主

2024-04-27 23:18

如圖，自己用小畫家簡單繪製的，請多包涵🙏

目前狀況是這樣，控制器A和B的電源輸入和輸出都是一定要並聯在一起的，控制器A電源輸出時，能啟動泵浦和電動閥，控制器B也是一樣。

但是我現在有一個特別的需求是，控制器B若輸出電源時不能去啟動到電動閥，只能輸出給泵浦就好

請問各位大大，我這樣子的需求該如何才能實現？

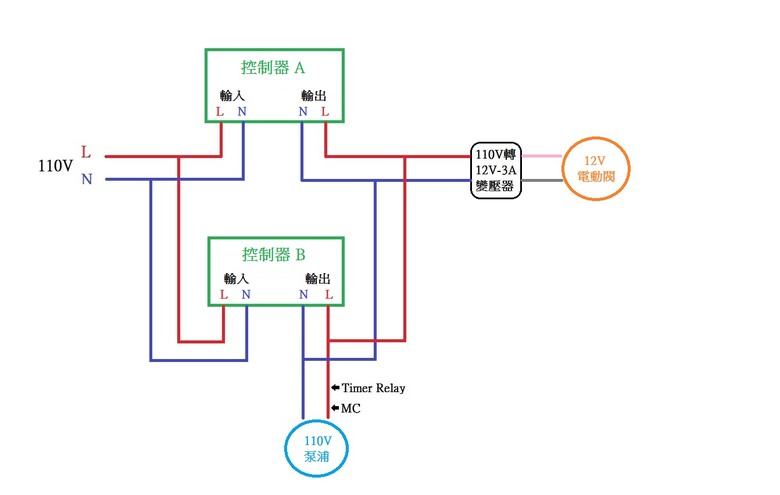

4/29 更新繪製的圖面，標註清楚一點，現況如下圖
水路自動控制(電機電路問題)

2024-04-27 23:18 發佈

文章關鍵字水路電機電路問題小畫家狀況控制器電源輸出電動閥需求一起

cyssun1

cyssun1
個人積分：220分
文章編號：89561053

220分

2樓

2024-04-28 0:41

kent0407 wrote:
如圖，自己用小畫家簡...(恕刪)

B控制器輸出去控制

一個 4P RELAY

其中2P 常態導通接電動閥當開關，作動B控制器則電動閥不輸出。

另外2P 常態不導通接B控制器輸出當開關，作動B控制器輸出給泵浦。

tda123456

tda123456
個人積分：8677分
文章編號：89561281

8677分

3樓

2024-04-28 3:23

泵浦和電動閥之間，加一顆電磁開關即可做到你要結果(高電壓)
A供電吸合，電磁開關通電
B供電至泵浦，因A不供電，電磁開關斷開，電動閥不通電

用繼電器也是一樣的道理(低電壓)
A 供電給繼電器，白金接點導通，泵浦和電動閥間的供通導通，設備可同時運行
B 供電，因繼電器白金接點不通，所以電只會啟動泵浦

babado

babado
個人積分：361分
文章編號：89561521

361分

4樓

2024-04-28 7:59

控制器A和B是什麼元件？
不是所有元件輸出都可以並聯

kent0407

kent0407
個人積分：5分
文章編號：89562112

5分

樓主

2024-04-28 10:50

babado wrote:
控制器A和B是什麼元...(恕刪)

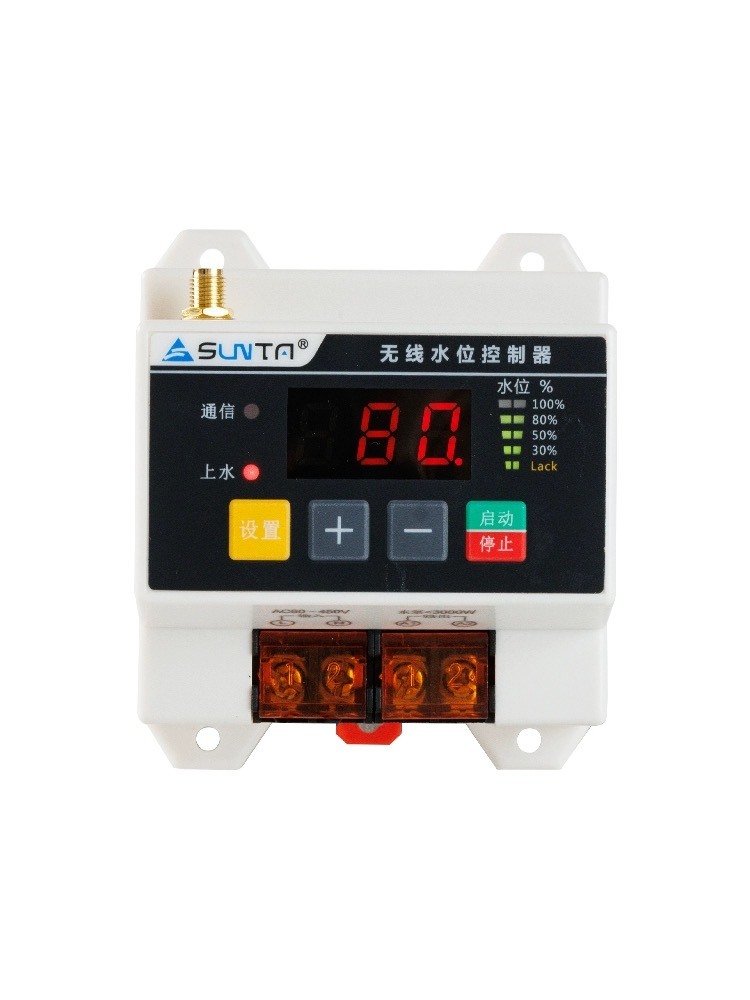

無線水位控制器，有問過製造商是可以二個或無限多個並聯使用的，目前我也是這樣在正常使用中…

kent0407

kent0407
個人積分：5分
文章編號：89562170

5分

樓主

2024-04-28 10:59

cyssun1 wrote:
B控制器輸出去控制一...(恕刪)

不好意思，才學疏淺，您意思是只要B的輸出端接4P的繼電器就可以嗎？

kent0407

kent0407
個人積分：5分
文章編號：89562187

5分

樓主

2024-04-28 11:05

tda123456 wrote:
泵浦和電動閥之間，加...(恕刪)

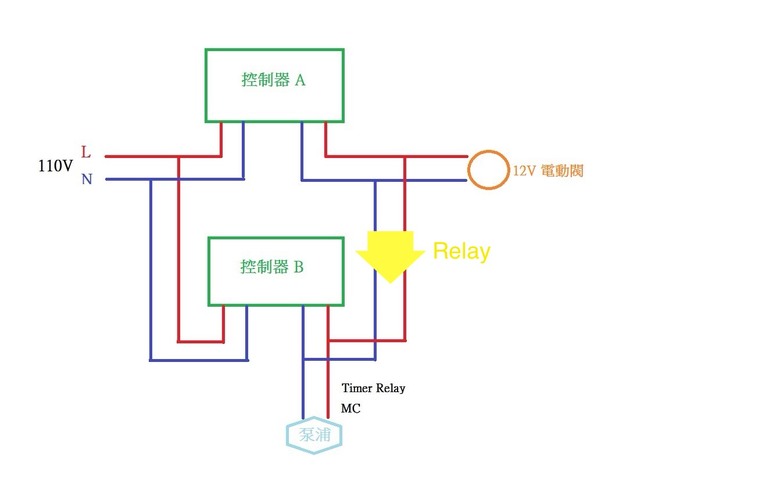

不好意思，才學疏淺，您意思是只要A與B中間相聯的輸出線路上，接上繼電器就可以了嗎？像如下這張圖

若是的話，所以繼電器是只有順向(單方向)的白金接點接合電路流向是嗎？

tda123456

主要是控制設備的火線(一條)；如上面所說，安裝電磁開關，A啟動時，電磁開關吸合，泵浦運轉，A關閉B啟動，電磁開關不吸合，火線不給電磁閥供電

2024-04-30 3:02

kent0407 樓主

中間應該不需要再加電磁開關(電磁接觸器)了，那些電動閥都只是吃12V-2A的，電流需求很小

2024-05-01 21:23

s00701

s00701
個人積分：4024分
文章編號：89564316

4024分

8樓

2024-04-28 19:45

繼電器有4個接點
線圈接點1
線圈接點2
COM
NO

控制器A通往泵浦那兩條線改接到線圈1、線圈2
控制器B電源側紅線多接一條到COM
控制器B輸出側紅線多接一條到NO

1HP以下用繼電器，往上就要用電磁接觸器

四處看看

四處看看
個人積分：172分
文章編號：89564321

172分

9樓

2024-04-28 19:46

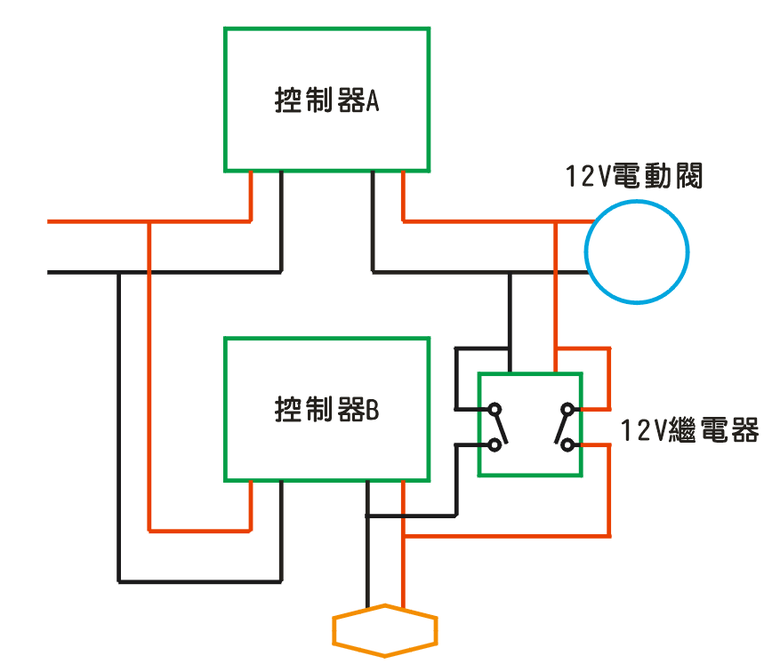

接線圖如下，繼電器上方紅黑線就是繼電器的線圈

kent0407 樓主

的確還要考量到如s00701大所說的，如果AB同時啟動…....等等的另外圖面小弟可能標示的不夠清楚，AB控制器的輸出端也是110V，至於12V電動閥一定是有110轉12V變壓器的

2024-04-29 0:12

kent0407 樓主

重覆留言，恕刪

2024-04-29 20:09

kent0407

kent0407
個人積分：5分
文章編號：89565528

5分

樓主

2024-04-29 0:31

s00701 wrote:
繼電器有4個接點線圈...(恕刪)

請問s00701大大，這樣 AB控制器若同時輸出或是同時後 A先停止輸出了….等各種狀況….皆能勝任嗎？感謝

圖面有更新了，在小弟發文處

泵浦是 1/2HP 110V 額定6A

電動球閥 12V 3A

kent0407 樓主

不是，AB同時全啟動了電動閥和泵浦是沒關係的

2024-04-29 19:57

s00701

我的版本是AB同時送電，兩個設備會全開

2024-04-30 1:23
