兩開關一插座(兩孔)換插座(三孔)

u6vu040531

u6vu040531
個人積分：2分
文章編號：89092679

2分

樓主

2024-02-01 17:13

30年透天3樓

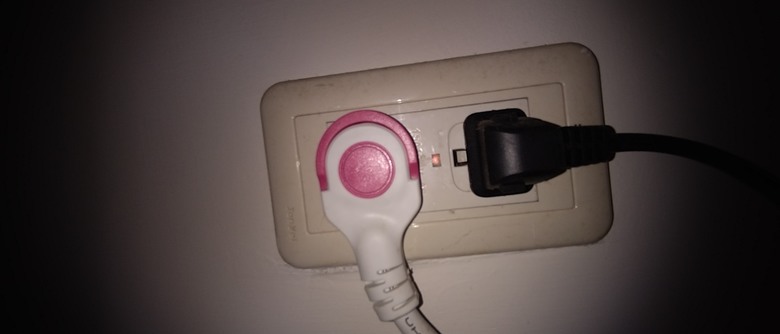

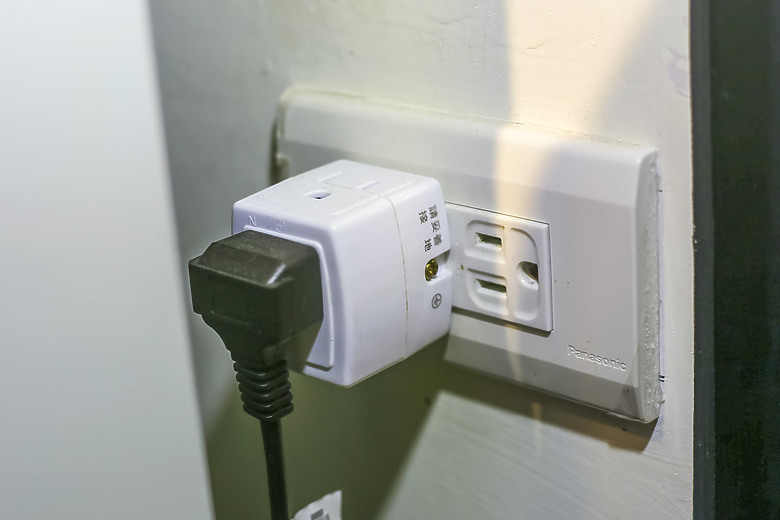

一直以來【三孔延長線】要接【三轉二插頭】再插【插座】
但延長線方向憋扭+安全性考量
兩開關一插座(兩孔)換插座(三孔)

這個插座由左到右
(兩孔)插座+雙開崁燈+單開燈泡
兩開關一插座(兩孔)換插座(三孔)

「想把插座由兩孔改三孔」就好

但網路上的教學找不到我的案例

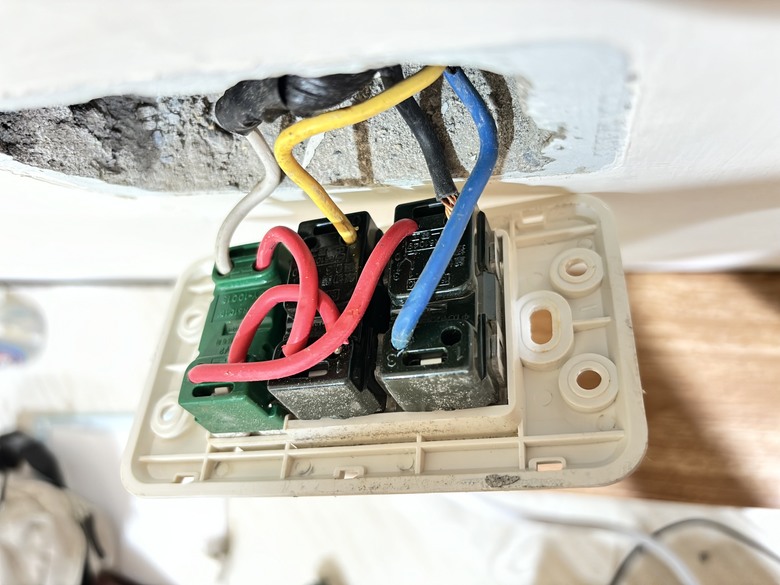

打開插座後發現線路顏色五花八門(紅白黃黑)

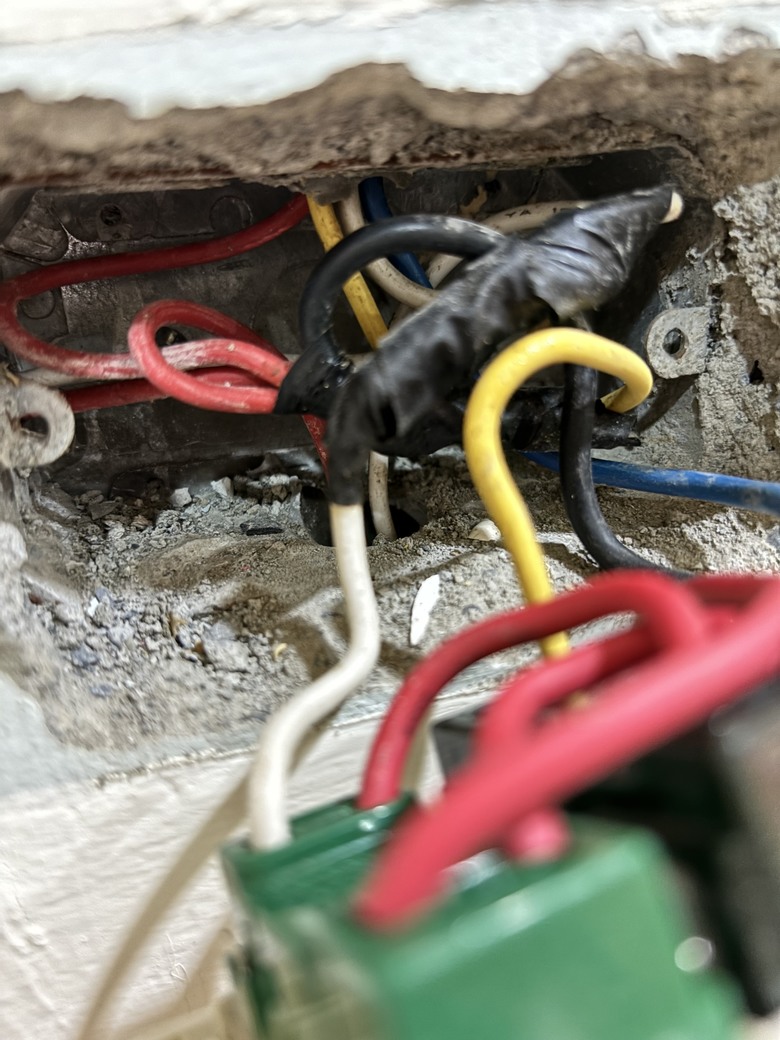

而且牆內電線來源有(上左下)三個方向
兩開關一插座(兩孔)換插座(三孔)

根本不是基本的火線中性線等

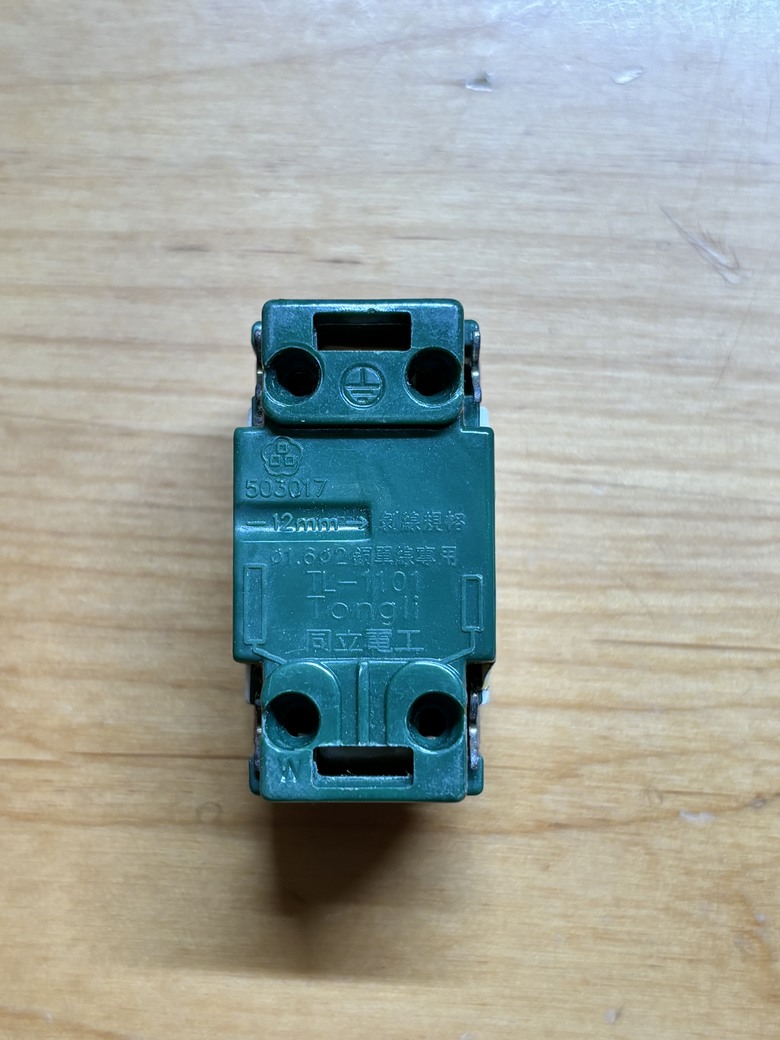

然後現有的三孔插座零件想轉180度安裝
兩開關一插座(兩孔)換插座(三孔)

看了好幾天的影片
想問這個零件是不是沒辦法換?

2024-02-01 17:13 發佈

文章關鍵字插座延長線透天3樓插頭開關紅白黃黑線方向零件左下線路顏色五花八門

leoliou

leoliou
個人積分：23473分
文章編號：89092800

23473分

2樓

2024-02-01 17:33

其實沒必要,換3孔一樣還是沒接地,
開關和插座交換一下位置就可以,
至於線,做一下記號,原來怎麼插就怎麼插
真心不騙

u6vu040531 樓主

我是想說這樣延長線就可以垂直下來，不想讓他偏右邊

2024-02-01 18:07

u6vu040531 樓主

不過就像你說的..美觀可能無法兼顧，但重點還是沒接地…

2024-02-01 18:15

tda123456

tda123456
個人積分：8682分
文章編號：89094038

8682分

3樓

2024-02-01 22:12

你會看不懂線，主要是他雙切的接法不合法規，算是舊接法
二個開關都是雙切開關

因為雙切接線較短，要換位要重新找電線

小三孔剛看一下，火、零線個只有一孔
加上你二顆開關都是雙切開關，所以沒辦法改小三孔插座
除非你要自已並接電線，就是自已在從電線上，各做出一條火、零線給雙切用

要改就只能把插頭左換到右
不然就是把插座反過來，火、零線上下對調
只是這作法不太正統，但使用上不會有問題

你也可以自已改插頭或是買其他可活動的2P轉3P

u6vu040531 樓主

感謝說明，我也在納悶這個問題，看來我基本判斷正確，真的沒辦法

2024-02-02 10:02

rex560810

rex560810
個人積分：1956分
文章編號：89094301

1956分

4樓

2024-02-01 23:24

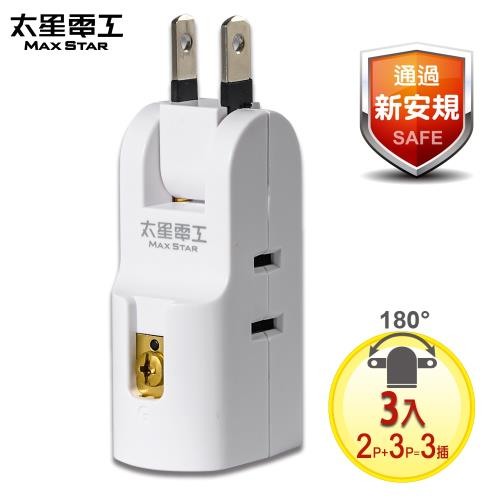

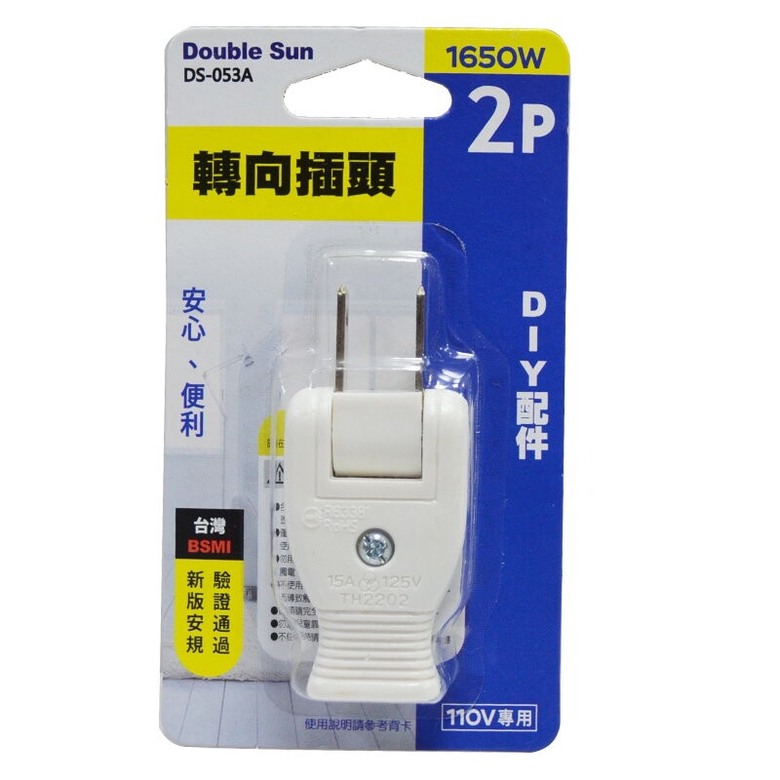

本來我也都被迫橫著插，買了這個，電線終於可以直接向下了。

點我看大圖

u6vu040531 樓主

想說老房子不要轉接再轉接

2024-02-02 10:02

星風邪宇

星風邪宇
個人積分：861分
文章編號：89094803

861分

5樓

2024-02-02 4:29

leoliou wrote:
其實沒必要,換3孔一...(恕刪)

小弟資質駑鈍
完全看不懂這張照片中
原本水電在接什麼迴路

u6vu040531 樓主

我也看不懂…線太雜了，但我是業餘的

2024-02-02 10:03

tda123456

控制電位差，非純控制火線

2024-02-02 10:58

伊森OP

伊森OP
個人積分：120分
文章編號：89096320

120分

6樓

2024-02-02 11:19

u6vu040531 wrote:
30年透天3樓一直以...(恕刪)

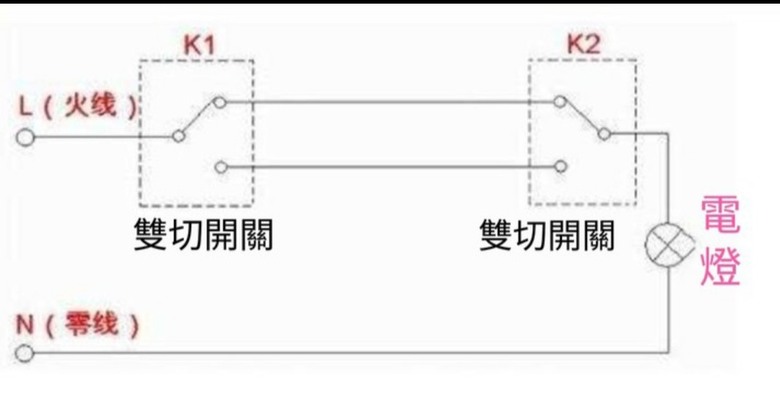

照片中雙切開關的接法是很早期的接法，現在已經沒有人這樣接，除非線重拉，要不然只能繼續沿用！

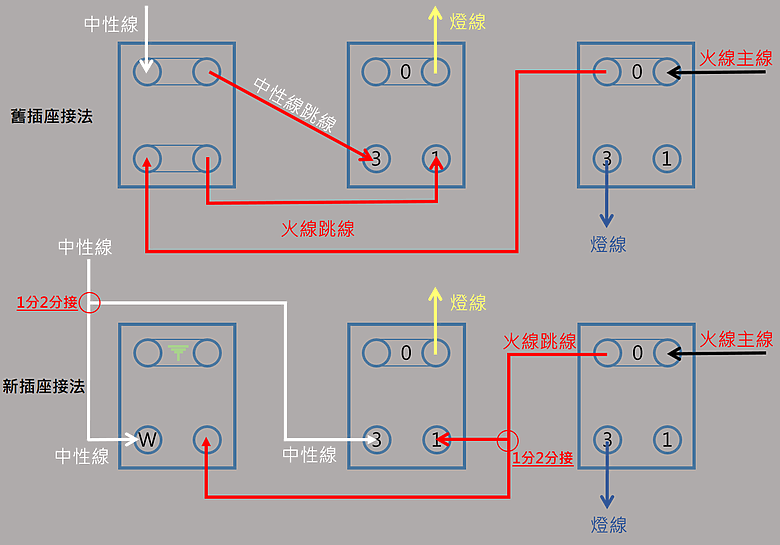

樓主要改成三孔開插座最大的問題是跳接，原本從插座跳接出去的火線、中性線會變成沒有多餘的孔可以跳，

只能看裡面有沒有多餘的火、中性線沒用到的可以用，要不然就得自己分接(黑色火線是多芯線，能不動它就別動)，

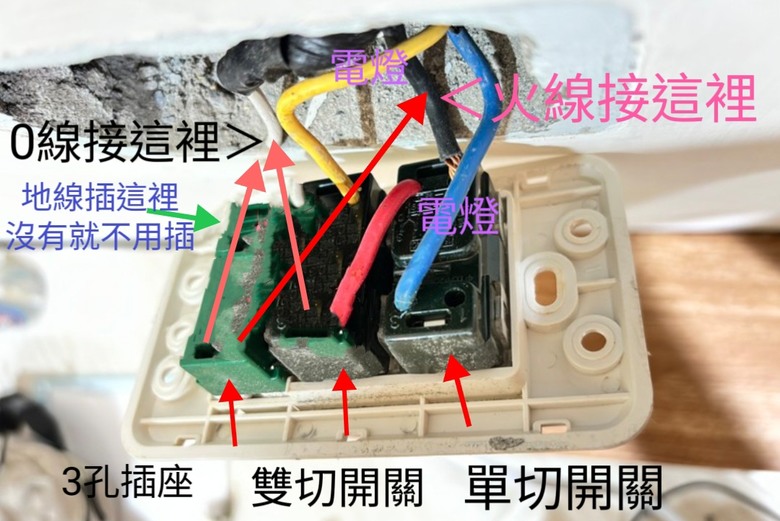

但要分接又怕你的牆壁裡面的洞不夠塞，詳細接法可以看一下圖片~

最簡單的方法就是3F大大說的把插座反過來接，這樣你的插頭就可以反過來插！

點我看大圖
